HydroFixx verdelerbalk staal
met thermische isolatie, voor 3 verwarmingscircuits, staal



  • Verwarmingscircuits: 3
  • Hartafstand: 100 mm
  • Materiaal behuizing: Staal
  • Materiaal thermische isolatie: PU-hardschuim
  • Materiaal muurbeugel: Gegalvaniseerd staal
  • Max. debiet: 2.5 m³/h
  • Aanbevolen toepassingsgebied (∆T = 20 K): 60 kW
  • Max. Bedrijfstemperatuur: 110 °C
  • Max. Werkdruk: 4 bar
Art.-Nr.: 1351569
EAN: 4026755395495
Fabrikant: Oventrop GmbH & Co. KG
Technische wijzigingen voorbehouden

Afmetingen

Afmetingen van het artikel

Lengte Breedte Hoogte Gewicht
773 mm 141,8 mm 176 mm 8,46 kg

Verpakkingseenheden

Type Aantal Lengte Breedte Hoogte Gewicht
Doos 1 880 mm 200 mm 190 mm 9,61 kg
Europallet 20 1200 mm 800 mm 1100 mm 214,24 kg

Afbeeldingen

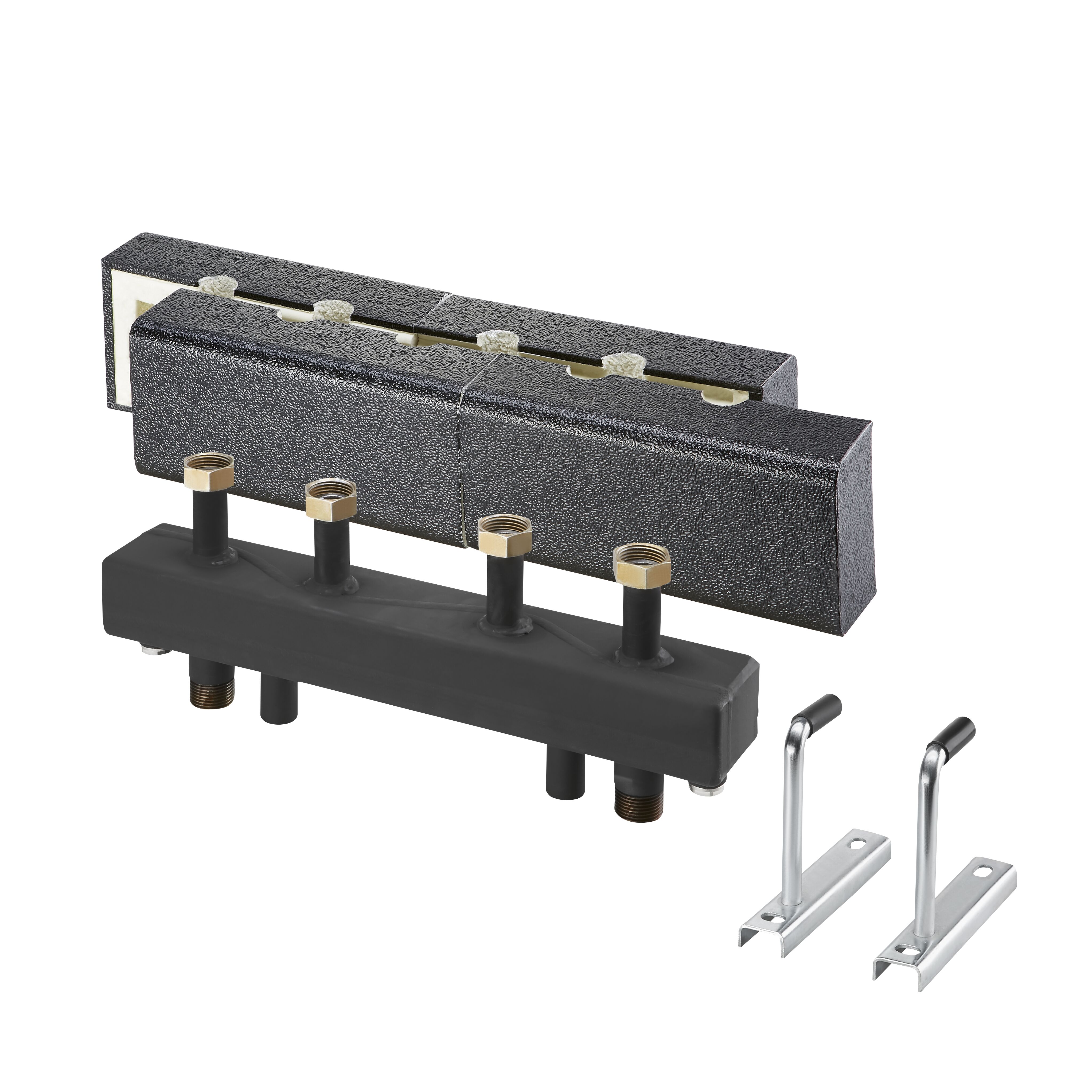

Productafbeeldingen

  Bestandsgrootte
1,18 MB
  Afbeeldingsgrootte
4505 px x 4505 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download
  Bestandsgrootte
1,02 MB
  Afbeeldingsgrootte
4088 px x 4087 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download

Tekeningen

  Bestandsgrootte
4,89 KB
  Afbeeldingsgrootte
307 px x 97 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download

ETIM

Klassifizierung
ETIM 7.0
Kenmerken Waarde
Breedte 775 mm
Hoogte 121 mm
Diepte 141 mm
Oppervlaktebescherming Overig
Met ontluchting
Aantal groepen 3
Materiaal Staal
Met bevestigingsmateriaal
Nom. binnendiameter centrale verwarming DN 20
Aansluiting groepen Binnendraad
Nom. binnendiameter groepen DN 20
Met wandbevestigingsbeugel
Aansluiting centrale verwarming Buitendraad
