Noppenplaat NP-11 voor Cofloor noppenplaat systeem
1.0 x 1.0 m, made of EPS, thermal conductivity group 035, insulation 11 mm


Noppenplaat NP 11, 1.0 x 1.0 m
voor de bevestiging van slang 14 en 16 mm
met de mogelijkheid van een 45°
diagonale installatie zonder hulpmiddelen,
Verlegafstand 5, 10, 15, 20, 25, 30 cm
met warmte- en geluidisolatie uit EPS, WLG 35,
Dikte 11 mm, met PS-folie, Bouwmaterialenklasse B2 volgens DIN 4102, Warmtedoorlatingsweerstand R = 0,314 (m² K)/W, max. druk belasting 50 kN/m²

Uitlopend
Art.nr.: 1402310
Fabrikant: Oventrop GmbH & Co. KG
Technische wijzigingen voorbehouden.

Afmetingen

Afmetingen van het artikel

Lengte Breedte Hoogte Gewicht
1025 mm 1025 mm 35 mm 1 kg

Verpakkingseenheden

Type Aantal Lengte Breedte Hoogte Gewicht

Afbeeldingen

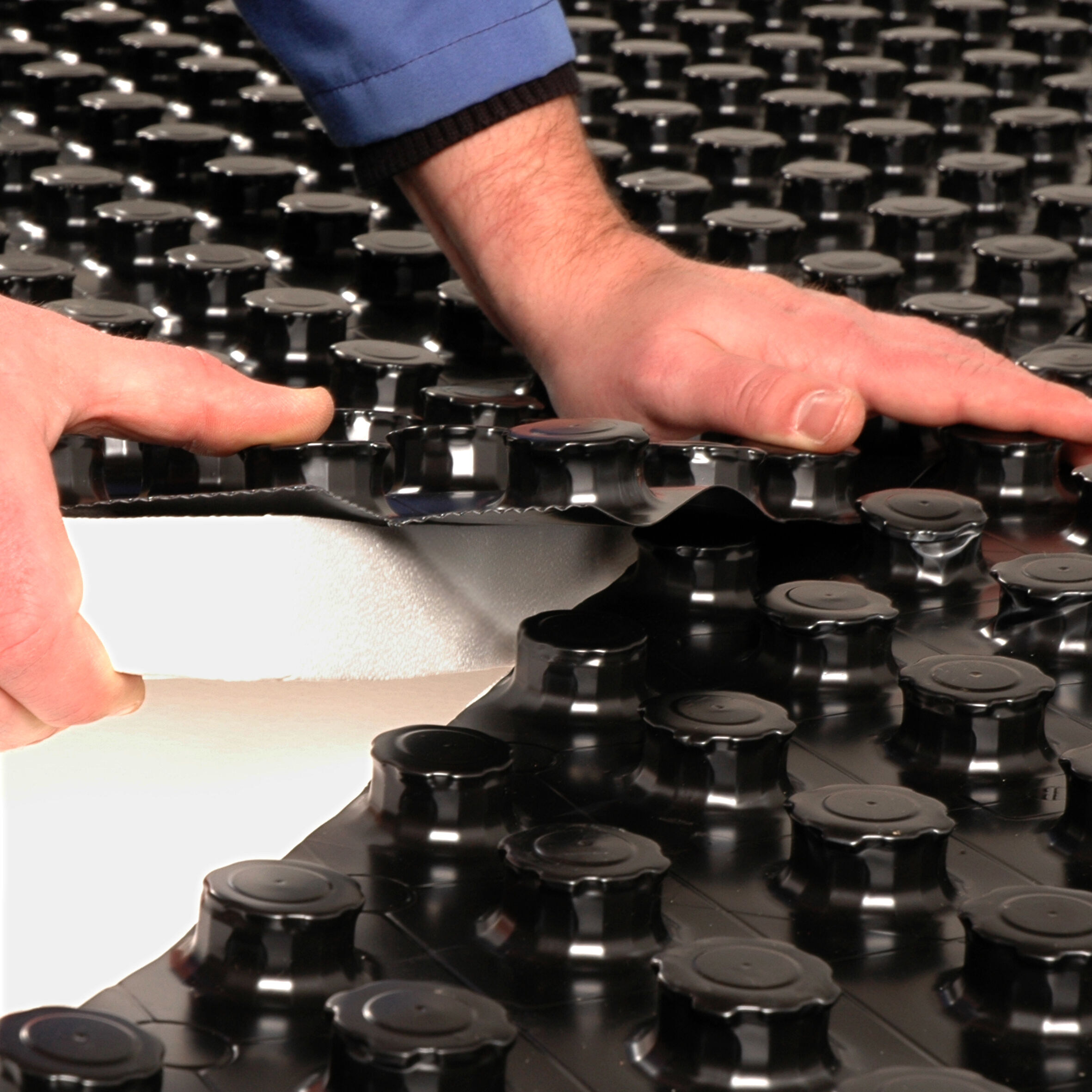

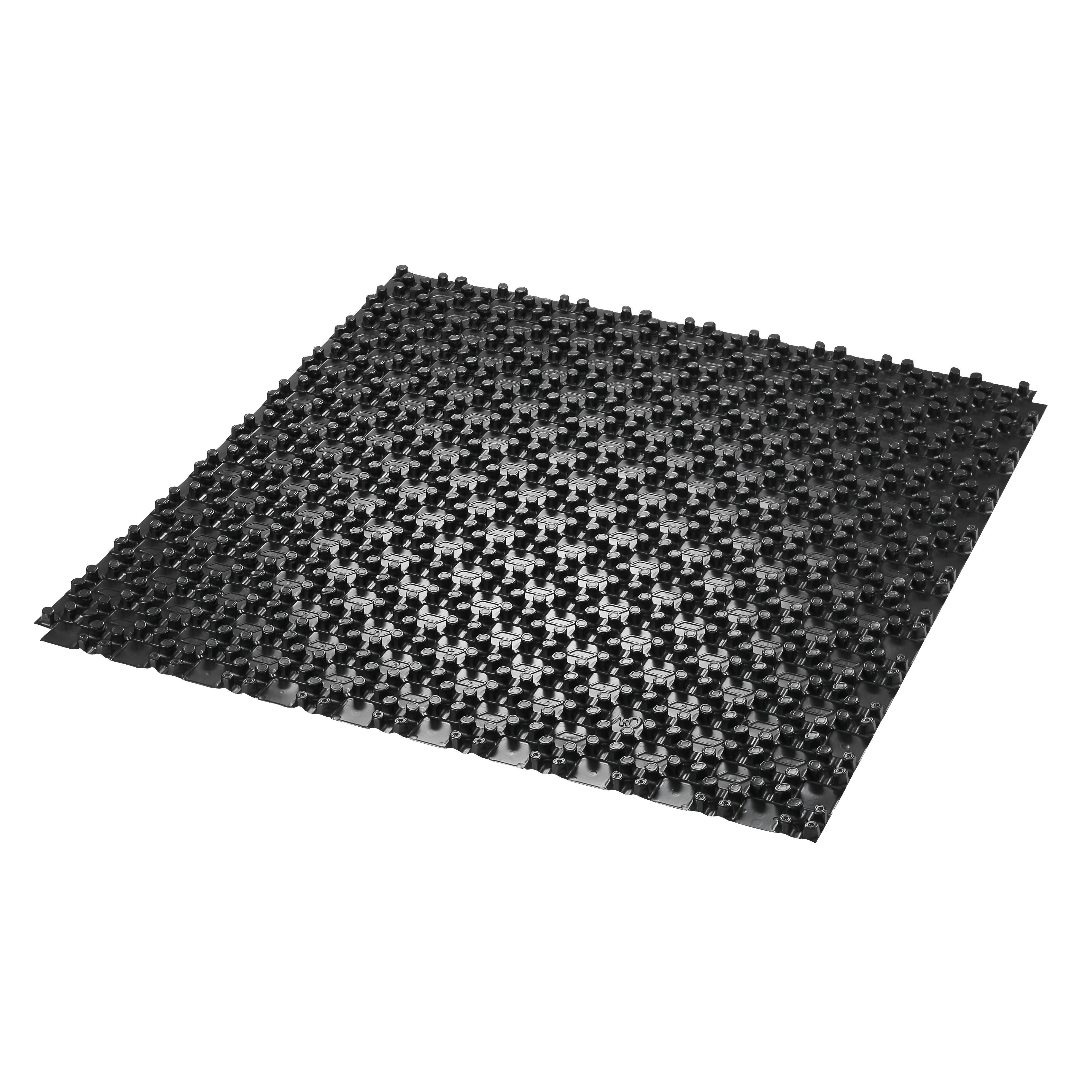

Productafbeeldingen

  Bestandsgrootte
1,01 MB
  Afbeeldingsgrootte
3963 px x 3963 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download
  Bestandsgrootte
493,53 KB
  Afbeeldingsgrootte
2362 px x 2362 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download

Tekeningen

  Bestandsgrootte
32,27 KB
  Afbeeldingsgrootte
405 px x 250 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download

ETIM

Klassifizierung
ETIM 7.0
Kenmerken Waarde
Breedte 1025 mm
Lengte 1.25 mm
Materiaal Polystyreen
Geschikt voor buisdiameter 14 - 16
Isolatiedikte 11 mm
Maxi. belasting 5000 kN/m²
Noppenplaat
Tackerplaat
Inlegplaat
Met folie
Thermische weerstand Rd 0.314 W/(m².K)
Dikte incl. noppen 29 mm
