Aquastrom KFR stopkraan met keerklep bu.dr./bu.dr.
DN 25, G 1¼ x G 1¼, met ontluchter, brons


Aquastrom KFR stopkraan met keerklep

Combinatie van stopkraan met volle doorlaat en terugslagklep, PN 16. Voor drinkwaterinstallaties.

Schuine spindel uitvoering zonder dode zone, gemaakt van brons met kunststof handwiel. Alle bedieningsfuncties op het handwiel. Onderhoudsvrije spindelafdichting door dubbele EPDM O-ring, RVS spindel in kunststof lagers.

DIN-DVGW gecertificeerd. Geluidsisolatie volgens DIN 52218: Appendagegroep 1

Met stijgende spindel

Met aftap en blindstop

Ingang: bu.dr., Uitgang: bu.dr. volgens DIN ISO 228.
Materiaal: brons
Uitlopend
Art.nr.: 4208208
EAN: 4026755157338
Fabrikant: Oventrop GmbH & Co. KG
Technische wijzigingen voorbehouden.

Afmetingen

Afmetingen van het artikel

Lengte Breedte Hoogte Gewicht
158 mm 125 mm 65 mm 1,04 kg

Verpakkingseenheden

Type Aantal Lengte Breedte Hoogte Gewicht
Doos 1 158 mm 125 mm 65 mm 1,04 kg
Doos 10 260 mm 260 mm 180 mm 10,67 kg

CAD

Download CAD-formaten
Formaat Grootte Download
Revit 532 KB
Download
DWG (3D) 178,41 KB
Download
DWG 48,41 KB
Download
DXF (3D) 993,41 KB
Download
DXF 205,39 KB
Download
STEP 187,21 KB
Download
OBJ / MTL 78,13 KB
Download

Opmerking CAD Viewer

Om de CAD-viewer te openen en de CAD-gegevens te kunnen downloaden, moet de "CAD-app" eenmaal lokaal worden geïnstalleerd.

Afbeeldingen

Productafbeeldingen

  Bestandsgrootte
663,23 KB
  Afbeeldingsgrootte
3840 px x 3840 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download

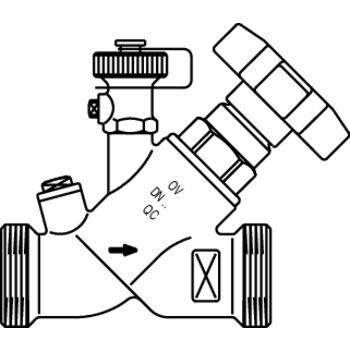

Tekeningen

  Bestandsgrootte
17,64 KB
  Afbeeldingsgrootte
321 px x 280 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download

Documenten

ETIM

Klassifizierung
ETIM 7.0
Kenmerken Waarde
Oppervlaktebescherming Geen (onbehandeld)
Materiaal behuizing Brons
Max. mediumtemperatuur (continu bedrijf) 120 °C
KIWA-keuring
Met aftapper
Hoogte handgreep/handwiel 104 mm
Lengte handgreep/diameter handwiel 65 mm
Hoek van de spil 45 °
Bediening met handwiel
Met koppelingsaansluiting 1
Met koppelingsaansluiting 2
Materiaal behuizing Brons
Met aftapmogelijkheid (aansluiting)
