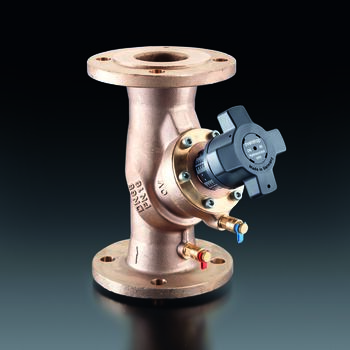

Hydrocontrol VFR рег. Вентиль
Ду50 фланц.,2 измер.вент., игольч.техника, бронза


OVENTROP-Hydrocontrol FR, регулирующий вентиль PN 16, с косой посадкой шпинделя, бесступенчатая, контролируемая в любой момент времени, блокируемая преднастройка за счет ограничения хода. Корпус вентиля из бронзы, головка и тарелка вентиля из бронзы, шпиндель из нержавеющей стали. Тарелка вентиля из PTFE, не требующее обслуживания уплотнение шпинделя с двойным уплотнительным кольцом из EPDM, преднастройка пломбируется. С набором комплектующих № 2 =2 ниппеля КИП G 1/4". Все функциональные элементы находятся со стороны маховика, ниппели КИП и F+E-шаровой кран взаимозаменяемы. С обеих сторон фланцы по DIN EN 1092-2, Max. рабочая температура: 150 C, Max. рабочее давление: 16 бар, подходят для холодной морской воды (max. 30°C) и технической воды. Ду 50

Материал: Бронза
Поверхность:
kvs: 36
Номинальный диаметр: DN 50

Максимальное рабочее давление: 16 bar
Минимальная рабочая температура: -20 °C
Максимальная рабочая температура: 150 °C

Item no.: 1062350
EAN: 4026755253832
Manufacturer: Oventrop GmbH & Co. KG
Subject to technical modifications without notice.
Скачать GAEB Скачать описание продукта
Габариты товара
Длина Ширина Высота Вес
229 mm 227 mm 164 mm 9,95 kg
Габариты упаковки
Материал Количество в упаковке Длина Ширина Высота Вес
Картон 1 285 mm 245 mm 205 mm 10,31 kg

Примечание CAD Viewer

Установите CAD-Viewer локально, чтобы открыть приложение и загрузить данные CAD.

Download CAD-Formats
Format Size Download
DXF 231,01 KB  Download
DWG 49,97 KB  Download
RFA 624 KB  Download
STEP 362,76 KB  Download
IFC 1,29 MB  Download
DWG 3D 380,82 KB  Download
DXF 3D 2,61 MB  Download
OBJ / MTL 150,95 KB  Download
Изображения продукта
  Размер файла
1,04 MB
  Размер изображения
3168 px x 2784 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
  Размер файла
2,18 MB
  Размер изображения
5315 px x 5315 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
  Размер файла
3,78 MB
  Размер изображения
5315 px x 5315 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
  Размер файла
7,61 KB
  Размер изображения
203 px x 203 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
  Размер файла
94,32 KB
  Размер изображения
709 px x 709 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
Изображения
  Размер файла
38,62 KB
  Размер изображения
595 px x 681 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
Руководство
  Имя Размер файла
L_106254683.pdf 1,35 MB
IFC File
DWG (3D) File
DXF (3D) File
Технические данные
  Имя Размер файла
Hydrocontrol VFC/VFR/VFN Технические данные 767,83 KB

Подбор вентиля

°C
°C
Вт
Classification
ETIM 7.0 EC011463
Regulating valve
Property Value
Surface protection Untreated
Connection 1 Flange
Connection 2 Flange
Type of control gear Static
Material quality Bronze (Rg 5)
With thermometer
Manual operation
Length operating element 230 mm
Diameter handwheel 70 mm
Article compression class PN 16
Max. medium temperature (continuous) 150 °C
KIWA certified
Min. medium temperature (continuous) -20 °C
With drain
With extended measuring nipples
Thermostatic
Flange compression class PN 16
Spindle angle 60 °
With measuring connector
With impulse pipe connection
Suitable for hot tap water
Suitable for tap water
Suitable for central heating water
With connection 1 coupling
With connection 2 coupling
Height operating element 145 mm
Housing material Bronze
Kvs value 36
With position indicator
With measuring nipples
Motor-controlled
Nominal inner diameter DN 50
