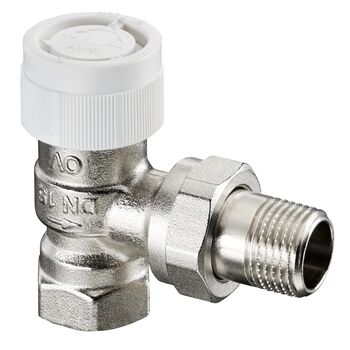

Термостатический вентиль „AV 9“
DN 10, PN 10, угловой


OVENTROP-

Термостатический вентиль "AV 9"
для ручной гидравлической увязки

Применение в двухтрубных системах центрального отопления с принудительной циркуляцией.

С внешней считываемой, бесступенчатой настройкой.

Выставление преднастройки в системе под давлением возможно с помощью специального инструмента или гаечного ключа SW 13. Замена вставки вентиля возможно без опорожнения системы.

Латунная арматура, с никелированным корпусом, шпиндель из нержавеющей стали. Для резьбового или компрессионного соединения. Проверено и одобрено в соответствии с EN 215.

Все термостатические вентили  "AV 9" имеют белый защитный колпачок с 3 торцевыми поперечинами.

Резьбовое соединение: M 30 x 1.5



Материал: Messing
Поверхность: хромированная

kvs: 1.1
Диаметр: DN 10

Максимальный перепад давления: 1 bar
Максимальное рабочее давление: 10 bar
Максимальная рабочая температура: 120 °C

Item no.: 1183703
EAN: 4026755407259
Manufacturer: Oventrop GmbH & Co. KG
Subject to technical modifications without notice.
Скачать GAEB Скачать описание продукта
Габариты товара
Длина Ширина Высота Вес
69 mm 34 mm 63 mm 0,21 kg
Габариты упаковки
Материал Количество в упаковке Длина Ширина Высота Вес
Сумка 1 69 mm 34 mm 63 mm 0,21 kg
Пакет 25 300 mm 280 mm 120 mm 5,59 kg
Европаллета 2000 1200 mm 800 mm 1010 mm 469,01 kg

Примечание CAD Viewer

Установите CAD-Viewer локально, чтобы открыть приложение и загрузить данные CAD.

Изображения продукта
  Размер файла
126,9 KB
  Размер изображения
984 px x 1024 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
  Размер файла
68,97 KB
  Размер изображения
1024 px x 1024 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
Изображения
  Размер файла
57,79 KB
  Размер изображения
1024 px x 772 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
Технические данные
  Имя Размер файла
Термостатические вентили 2,39 MB
Руководство
  Имя Размер файла
Руководство для специалистов 375,77 KB
118370380_ru.pdf 166,8 KB

Подбор вентиля

°C
°C
Вт
