Система обвязки котла "Regumat M3-180"
без насоса, с шаровым краном и универс. изоляцией


OVENTROP-Система подключения котла „Regumat S-180“ DN 25
без насоса, с шаровым краном и универсальной теплоизоляцией

Насосная группа для подключения контура котла к трубопроводам.

Комплектация:
- Запорный узел с 2-мя шаровыми кранами и 2-мя термометрами (без воздухоотводчика)
- Теплоизоляция
- Фланцевая труба
- Кронштейн для настенного монтажа
- Обратный клапан
- Шаровый кран перед насосом

С универсальной модульной изоляцией.

Подходящие для установки насосы (DN25, Строительная длина 180 мм, G 1½ НР).

Подходящие для установки энергоэффективные насосы:
- Wilo-Yonos PARA
- Wilo-Stratos PICO 25/1-4/6
- Wilo-Stratos ECO 25/1-5
- Grundfos ALPHA 2 25-40/60
- Laing Ecocirc-Baureihe
- Biral AX 13-1

По умолчанию подающая линия справа. При необходимости можно поменять подающую и обратную линию местами. Для Regumat M3 привод монтируется без специальных инструментов, по принципу „Plug & Play“.

Размеры теплоизоляции: 248 x 465 mm
Межосевое расстояние: 125 mm
Монтажная длина: 411 mm

Со стороны отопительного контура: G 1½ НР с плоским уплотнением
Со стороны котла: G 1½ НР с плоским уплотнением

Макс. рабочая температура: 95° C для энергоэффективных насосов

Номинальный диаметр: DN25



Номинальный диаметр: DN 25

Максимальное рабочее давление: 10 bar

Item no.: 1357270
EAN: 4026755419016
Manufacturer: Oventrop GmbH & Co. KG
Subject to technical modifications without notice.
Скачать GAEB Скачать описание продукта
Габариты товара
Длина Ширина Высота Вес
213 mm 248 mm 465 mm 5 kg
Габариты упаковки
Материал Количество в упаковке Длина Ширина Высота Вес
Картон 1 240 mm 265 mm 525 mm 5,4 kg
Европаллета 30 1200 mm 800 mm 1355 mm 182,97 kg
Download CAD-Formats
Format Size Download
DXF 312,12 KB  Download
DWG 64,17 KB  Download
RFA 844 KB  Download
STEP 1,16 MB  Download
DWG 3D 469,27 KB  Download
DXF 3D 3,64 MB  Download
OBJ / MTL 281,33 KB  Download
Изображения продукта
  Размер файла
1,4 MB
  Размер изображения
4643 px x 4643 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
Изображения
  Размер файла
41,61 KB
  Размер изображения
455 px x 717 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
Руководство

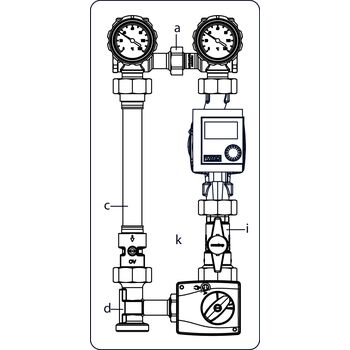

Exploded view
  Имя Размер файла
fr_1357270.svgzip 595,93 KB
DWG (3D) File
  Имя Размер файла
CAD 1357270_Oventrop_GmbH___Co__KG_Regumat_M3-180__PKG__DN_25_3D.dwg 469,27 KB
DXF (3D) File
График потерь давления

Please wait a moment...
Characteristic line is queried

Classification
ETIM 7.0 EC001110
Compact installation for heat pump
Property Value
Width 248 mm
Height 465 mm
Depth 213 mm
Connection 1 1/2 inch
With thermal insulation
With thermometer
Connection to Heating circuit
With circulation pump
With safety valve
With pressure gauge
With non-return valve
With filling- and draining valve
Max. flow rate 5.5 m³/h
With connection expansion reservoir
With automatic de-aeration
