запірно-різьбове приєднання "Combi 3", кутове
G ¾ НГ x Rp ½ ВР, для радіаторів зі вбудованою вент. вставкою


"Combi 3"

Арматура з латуні, корпус нікельований. Тарілка арматури з латуні, з кільцем ущільнювача з EPDM. Латунний захисний ковпачок із додатковим м'яким ущільненням.

Окремі різьбові з'єднання встановлюються на опалювальних приладах з вентильною гарнітурою для двотрубних систем. Для попереднього налаштування, відключення, зливу та заповнення опалювального приладу.

Приєднувальні вузли Multiflex підходять для опалювальних приладів із вбудованою вентильною гарнітурою таких виробників:

Baufa, Brötje, Brugman, Buderus, De 'Longhi, Kermi, Radel, Ribe, Vogel + Noot.
Артикул : 1016567
EAN: 4026755302585
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Розміри

Розміри виробу

Довжина Ширина Висота Вага
57 mm 51 mm 31 mm 0,22 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага
Невідомо 1 60 mm 55 mm 35 mm 0,22 kg
Картонна коробка 25 190 mm 185 mm 144 mm 5,54 kg

BIM/CAD

Завантажити CAD-файли
Формат Розмір Завантажити
Revit 492 KB
Завантажити
IFC 362,93 KB
Завантажити
DWG (3D) 105,82 KB
Завантажити
DWG 25,62 KB
Завантажити
DXF (3D) 669,41 KB
Завантажити
DXF 82,76 KB
Завантажити
STEP 173,33 KB
Завантажити
OBJ / MTL 56,62 KB
Завантажити

Повідомлення для CAD-переглядача

Щоб відкрити CAD-Viewer і завантажити CAD-дані, будь ласка, один раз завантажте та встановіть CAD-App.

Зображення

Зображення продукції

  Розмір файлу
296,78 KB
  Розмір
1715 px x 1811 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

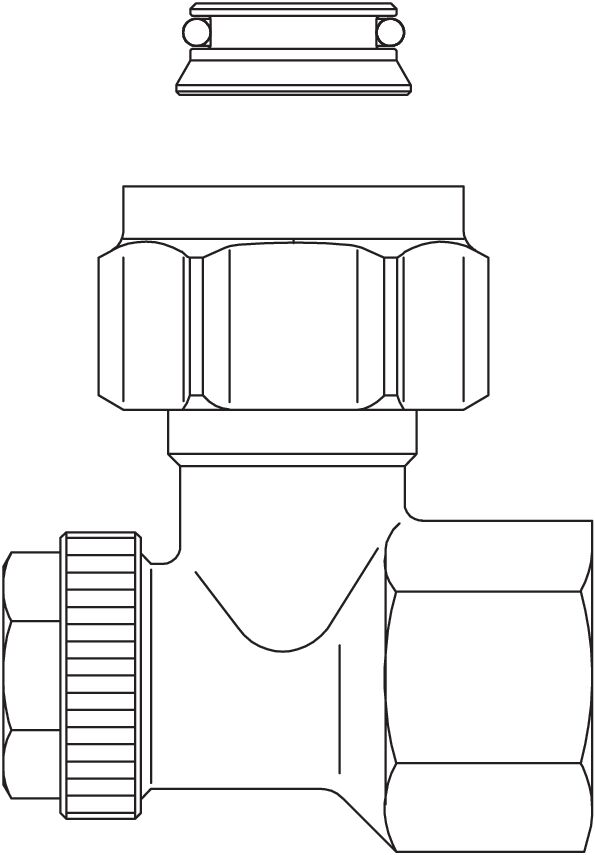

Креслення

  Розмір файлу
29,98 KB
  Розмір
595 px x 855 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
Model Tailpiece/Inner thread
Surface protection Nickel-plated
Right-angled model
Adjustable
With compression set
With drain
Size of pipe connection 1/2 inch
Size of radiator connection 3/4 inch (20)
Shortened construction length
Reverse direction of flow
Housing material Brass
