Регулювальний вентиль "Hycocon ETZ", двоходовий вентиль із зовнішніми різьбамии, PN 16
DN 15, G ¾, без накидних гайок, латунь DZR

Будь ласка, зачекайте!

Термостатичні регулювальні клапани встановлюються на трубопроводах систем гарячого водопостачання та систем охолодження і забезпечують гідравлічне балансування трубопроводів між собою. Вони також можуть комбінуватися з термостатичними або електричними приводами. Балансування здійснюється за допомогою відтворюваного попереднього налаштування. Їх можна використовувати як на подачі, так і на обратке.
Перед тим, як вставити фітінг в трубопровід, його необхідно ретельно промити. Рекомендується встановити сітчастий фільтр.
Клапан може експлуатуватися з різьбовою кришкою в період будівництва. Однак не можна використовувати кришку для постійного відключення клапана від відкритої атмосфери. У цьому випадку вихідний отвір клапана повинен бути закритий металевим ущільнювальним ковпачком.
Універсальне верхнє з'єднання M 30 x 1,5 дозволяє легко термостатувати регулюючий клапан або оснастити його приводом.

  • Основна функція: Регулюючий клапан
  • Середня: Вода, Водогліколева суміш
  • Рівень тиску: PN 16
  • Номінальний розмір: DN 15
  • Підключення: ЗР
  • З'єдн.розмір: G ¾
  • kvs: 1
  • Робоча температура: -10 - 120 °C
  • Вимірювальний ніпель: Eco
  • Метод вимірювання: Визначення витрати за допомогою вимірювання перепаду тиску
  • Дренаж: Розширювана
  • Матеріал корпуса: Латунь EZB
  • Виконання: Пряме сідло
  • Підключення приводу: M 30 x 1, 5
  • Робочий хід: 2,2 mm
  • Місце встановлення: Подача або зворотка
  • Теплоізоляція: Опціонально
Більше не виробляється
Art.-Nr.: 1063964
EAN: 4026755395815
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни
Завантажити GAEB


Завантажити текст тендерної документації

Новий товар

Регулюючий клапан Hycocon ETZ PN 16, DN 15, Внутрішня різьба, kvs: 1
Номер товару 1068364

Аксесуари

Вентильна вставка для обмеження зворотної температури
Номер товару 1026981
Вентильна вставка (для систем охл.) відкривається при підвищенні t
Номер товару 1147169
Вентильна вставка для Cocon 2TZ DN 15, kvs=0.45, з лінійною характеристикою
Номер товару 1186052
Вентильная вставка для "Cocon 2TZ" DN 15, kvs=1,0, з лінійною характеристикою
Номер товару 1186053
Вентильна вставка для Cocon 2TZ DN 15, kvs 1,8
Номер товару 1186054
Вентильна вставка для вентилів AZ вставка із нерж. сталі (особливо для систем паропостачання)
Номер товару 1186200
Вентильна вставка Combi LR з ковпачком з ковпачком для вентилів Hycocon
Номер товару 1187071
Вентильна вставка для вентилів F DN 10-DN 20, з налаштуванням, kv 0,32, M30x1.5
Номер товару 1187352

Розміри

Розміри виробу

Довжина Ширина Висота Вага
110 mm 65 mm 34 mm 0,42 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага
Картонна коробка 1 110 mm 65 mm 35 mm 0,42 kg

Зображення

Зображення продукції

  Розмір файлу
371 KB
  Розмір
3111 px x 3112 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

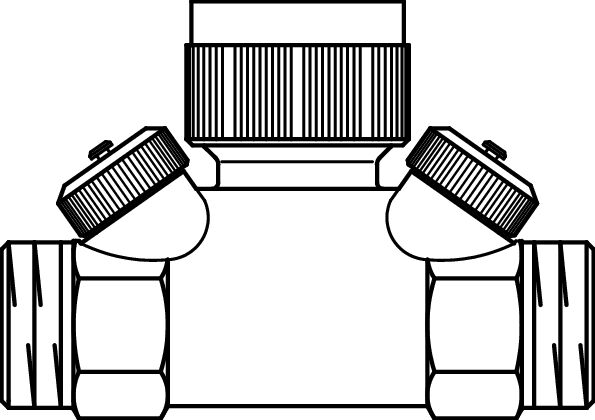

Креслення

  Розмір файлу
29,75 KB
  Розмір
595 px x 420 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
Surface protection Untreated
Type of control gear Static
Material quality Dezincification resistant brass (DZR)
With thermometer
Manual operation
Diameter handwheel 33.5 mm
Article compression class PN 16
Max. medium temperature (continuous) 120 °C
KIWA certified
Min. medium temperature (continuous) -10 °C
With drain
With extended measuring nipples
Thermostatic
Flange compression class PN 16
Spindle angle 90 °
With measuring connector
With impulse pipe connection
Suitable for hot tap water
Suitable for tap water
Suitable for central heating water
With connection 1 coupling
With connection 2 coupling
Height operating element 33 mm
Housing material Brass
Kvs value 0.9
With position indicator
With measuring nipples
Motor-controlled
Nominal inner diameter DN 15
