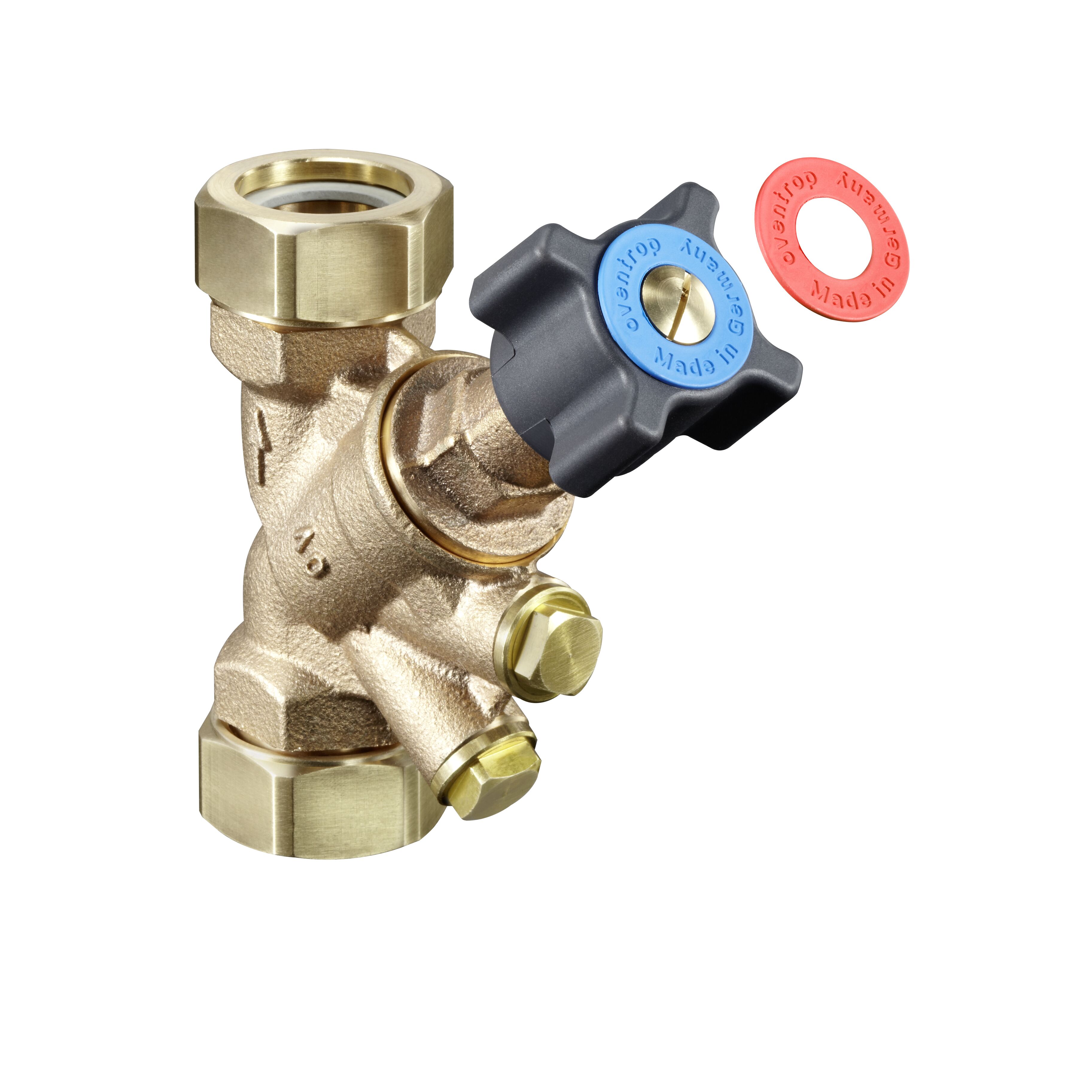

"Hydrocontrol ATR" Запірний вентиль
DN 10, G ⅝ ЗР, із заглушками, бронза


"Hydrocontrol ATR" Запірний вентиль

з косою посадкою шпинделя без попереднього налаштування. Усі будівельні розміри відповідають аналогічному запірному. Усі функціональні елементи знаходяться з боку маховика, можливість монтажу вимірювального вентиля і кульового крана. Монтаж як на подавальний, так і на зворотний трубопровід.Корпус із бронзи за DIN 1705. Шпиндель і тарілка вентиля з латуні, стійкої до вилуговування цинку.Тарілка вентиля з ущільненням з PTFE. Ущільнення шпинделя з подвійним кільцем ущільнювача, що не потребує обслуговування. З обох боків зовнішнє різьба і накидна гайка.
буде припинено
Артикул : 1067603
EAN: 4026755128017
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Розміри

Розміри виробу

Довжина Ширина Висота Вага
140 mm 115 mm 45 mm 0,7 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага
Картонна коробка 1 173 mm 107 mm 48 mm 0,77 kg
Картонна коробка 10 330 mm 235 mm 175 mm 7,83 kg

BIM/CAD

Завантажити CAD-файли
Формат Розмір Завантажити
Revit 520 KB
Завантажити
DWG (3D) 174,44 KB
Завантажити
DWG 69,26 KB
Завантажити
DXF (3D) 959,07 KB
Завантажити
DXF 304,41 KB
Завантажити
STEP 220 KB
Завантажити
OBJ / MTL 88,48 KB
Завантажити

Повідомлення для CAD-переглядача

Щоб відкрити CAD-Viewer і завантажити CAD-дані, будь ласка, один раз завантажте та встановіть CAD-App.

Зображення

Зображення продукції

  Розмір файлу
629,4 KB
  Розмір
3650 px x 3650 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
456,24 KB
  Розмір
2176 px x 2288 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
649,91 KB
  Розмір
3650 px x 3650 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

Креслення

  Розмір файлу
33,79 KB
  Розмір
595 px x 560 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
Surface protection Untreated
Material quality Bronze (Rg 5)
With flow measuring point
Automatic flow control
Article compression class PN 16
Max. medium temperature (continuous) 150 °C
Min. medium temperature (continuous) -20 °C
Flange compression class PN 16
Shaft height 98 mm
With connection 1 coupling
With connection 2 coupling
Housing material Bronze
Kvs value 2.88
