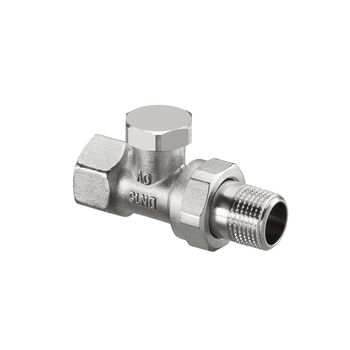

Вентиль на зворотню підводку "Combi 2"
DN 15, PN 10, з латуні, прохідний, нікелір.

Будь ласка, зачекайте!
Будь ласка, зачекайте!

"Combi 2"

Вентиль на зворотну підводку, з пропорційним попереднім настроюванням, для систем центрального опалення та холодопостачання .З латуні, корпус нікельований.Тарілка вентиля з латуні, з кільцевим ущільненням з EPDM.Латунний захисний ковпачок з додатковим м'яким ущільненням. Будівельний розмір по DIN 3842 з різьбовим з'єднанням. Max.робоча температура: 120 C, Max. робочий тиск: 10 бар, Виконання: прохідний вентиль. DN 15, різьбове з'єднання: R ½ ВР * G ½ ЗР
Артикул : 1091162
EAN: 4026755130539
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.
Завантажити GAEB


Завантажити текст тендерної документації

Розміри

Розміри виробу

Довжина Ширина Висота Вага
89 mm 31 mm 45 mm 0,23 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага
Невідомо 1 90 mm 31 mm 45 mm 0,23 kg
Картонна коробка 25 185 mm 179 mm 151 mm 5,89 kg
Європіддон 3000 1200 mm 800 mm 1000 mm 726 kg

BIM/CAD

Завантажити CAD-файли
Формат Розмір Завантажити
Revit 464 KB
Завантажити
DWG (3D) 81,18 KB
Завантажити
DWG 18,93 KB
Завантажити
DXF (3D) 455,99 KB
Завантажити
DXF 53,88 KB
Завантажити
STEP 81,22 KB
Завантажити
OBJ / MTL 35,36 KB
Завантажити

Повідомлення для CAD-переглядача

Щоб відкрити CAD-Viewer і завантажити CAD-дані, будь ласка, один раз завантажте та встановіть CAD-App.

Завантажити Setup CAD-App

Зображення

Зображення продукції

  Розмір файлу
62,75 KB
  Розмір
847 px x 630 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
310,82 KB
  Розмір
2842 px x 2842 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
2,52 MB
  Розмір
6496 px x 6496 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
1,09 MB
  Розмір
2556 px x 2048 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
702,38 KB
  Розмір
2341 px x 2040 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
198,63 KB
  Розмір
1772 px x 1772 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

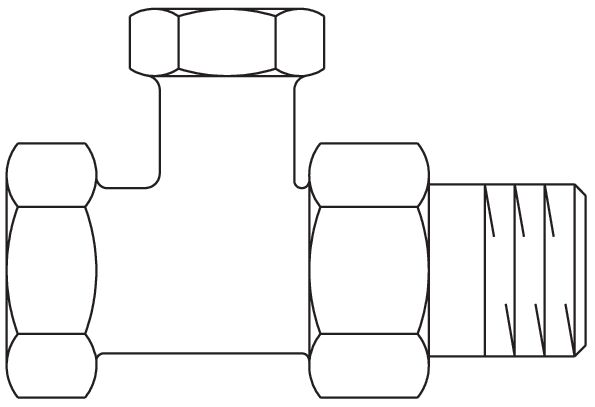

Креслення

  Розмір файлу
14,84 KB
  Розмір
595 px x 407 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

Розміри клапанів

Розміри клапанів

°C
°C
Вт
 Обчислити
Будь ласка, зачекайте!

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
Model Inner thread/outer thread
Height 34 mm
Surface protection Nickel-plated
Right-angled model
Adjustable
With compression set
With drain
Size of pipe connection 1/2 inch
Size of radiator connection 1/2 inch (15)
Kv value 0.06 - 1.7
Shortened construction length
Reverse direction of flow
Housing material Brass
Kvs value 1.7
