Запірний вентиль для манометрів
G ½ ЗР, PN 250, із сервісним краном, латунь/нерж.сталь


Артикул : 1115104
EAN: 4026755131475
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Розміри

Розміри виробу

Довжина Ширина Висота Вага
120 mm 118 mm 62 mm 0,7 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага
Картонна коробка 1 120 mm 118 mm 62 mm 0,7 kg

Зображення

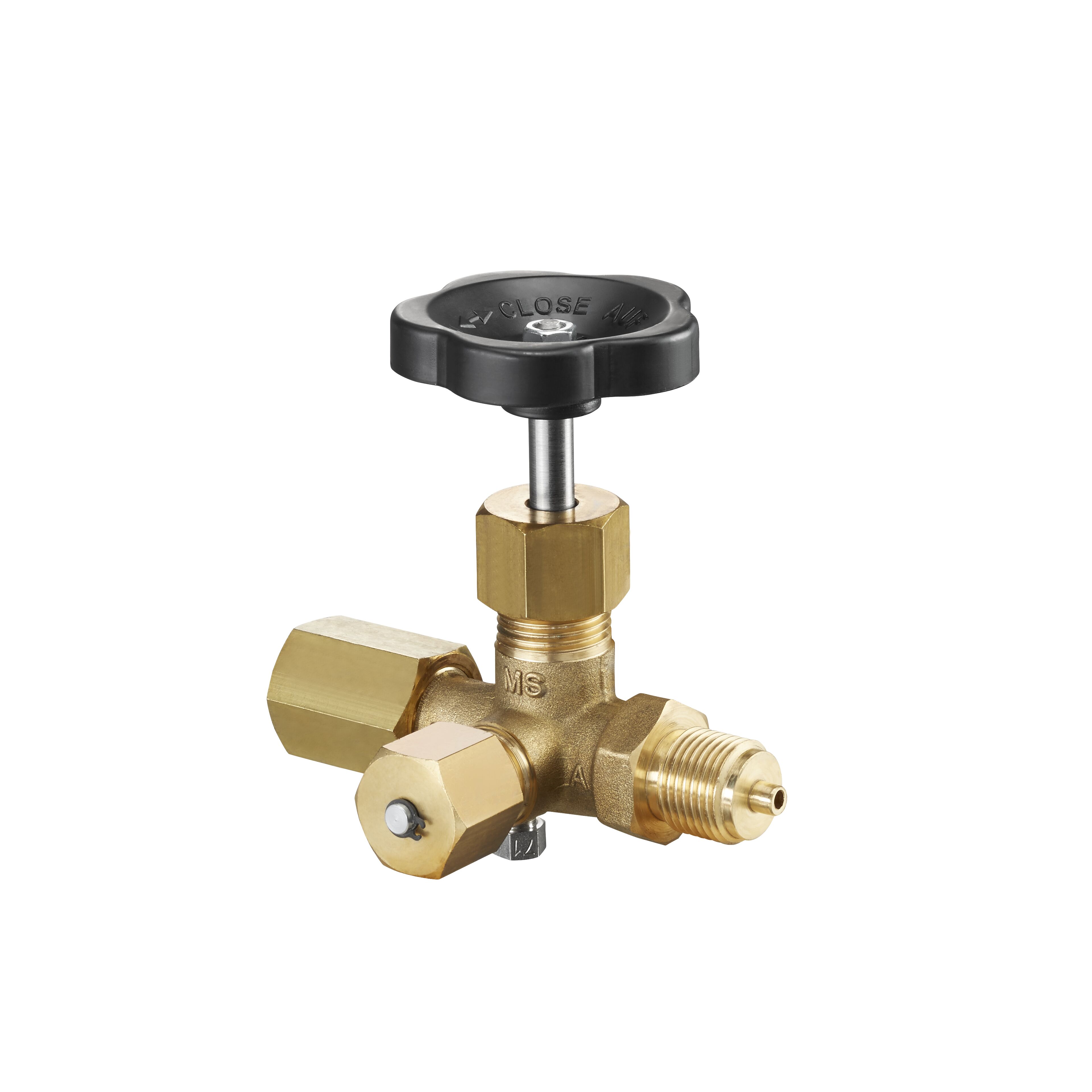

Зображення продукції

  Розмір файлу
357,14 KB
  Розмір
3840 px x 3840 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
1,79 MB
  Розмір
5392 px x 5392 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

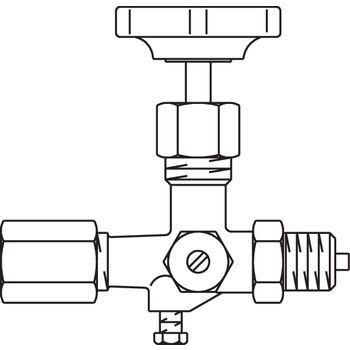

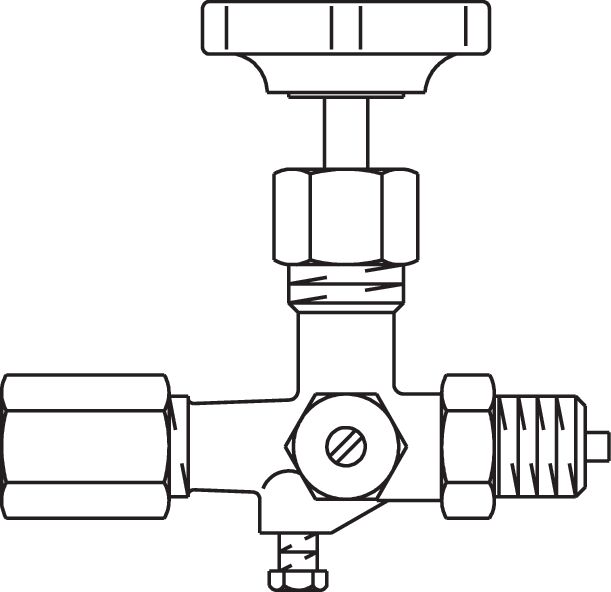

Креслення

  Розмір файлу
22,76 KB
  Розмір
611 px x 592 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
Height 95 mm
Operation Hand wheel
Article compression class PN 250
Max. medium temperature (continuous) 120 °C
Flange compression class PN 250
Length of handle/diameter of hand wheel 63 mm
Incl. gland nut and soldering pipe, connection 1
With tension socket, connection 2
With inspection flange
Housing material Brass
