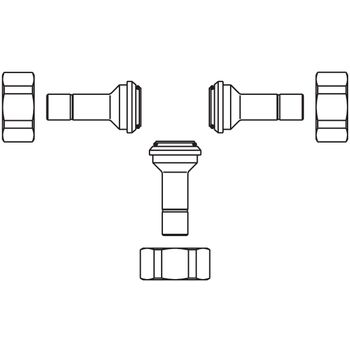

Набори приєднувальних втулок для 3-х ходових розподільчих вентилів
3 вставні патрубки, 12 мм, з конічним ущільненням, з ущільнювальним кільцем


Набір приєднувальних втулок для 3-х ходових розподільних вентилів (латунь), 3 вставні втулки, 12 мм
Більше не виробляється
Артикул : 1140391
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Розміри

Розміри виробу

Довжина Ширина Висота Вага
45 mm 65 mm 58 mm 0,22 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага

Зображення

Зображення продукції

  Розмір файлу
109,72 KB
  Розмір
1237 px x 692 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
109,19 KB
  Розмір
979 px x 739 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
73,97 KB
  Розмір
677 px x 714 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

Креслення

  Розмір файлу
12,23 KB
  Розмір
595 px x 362 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
Model Other
Shape Straight
Wrench width 30 mm
Connection 1 Insert
Connection 2 Union nut
Bend angle 0 °
Surface protection connection 1 Untreated
Surface treatment connection 1 Untreated
Surface protection connection 2 Untreated
Surface treatment connection 2 Blasted
Max. medium temperature (continuous) 120 °C
Capped
Bend radius 0 mm
With gaskets
Nominal inner diameter of connection 2 3/4 inch (20)
Eccentric
Gastec QA
KIWA certified
Min. medium temperature (continuous) -10 °C
With drain
With de-aerator
Outer pipe diameter connection 1 12 mm
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Seal material Ethylene-propylene diene monomer rubber (EPDM)
Reducing
Max. operating pressure at 20 °C 10 bar
Material connection 1 Brass
Material connection 2 Brass
Material quality connection 1 Other
Material quality connection 2 Other
