Logo Oventrop GmbH & Co. KG

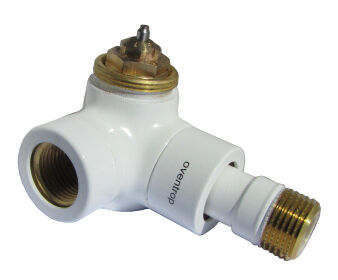

Серія E термостатичний вентиль триосьовий лівий
DN 15, Rp ½ x R ½, PN 10, білий


Термостатичний вентиль серії „E“ , для двотрубних систем опалення PN 10 з примусовою циркуляцією. Корпус із латуні, ущільнююче кільце та ущільнення тарілки вентиля із EPDM, шпіндель із нержавіючої сталі, підключення приховані. Ексклюзивний вентиль для сучасних приміщень, поверхня спеціально оброблена. Значення kv: 0.95 Виконання: кутовий вентиль різьбове з'єднання під термостат M30 x 1, 5 Макс. робоча температура: 120 C Макс. робочий: 10 бар Макс. перепад тиску: 1 бар Діаметр: DN 15 Приєднувальна різьба: R ½ ВР x R ½ ЗР
Артикул : 1163462
EAN: 4026755172164
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Аксесуари

Подовжувач "Unibox" Для термостатичного вентиля, довжина 20 мм
Номер товару 1022698
Приєднувальні набори зі стяжними кільцями для термостатичних клапанів E, G ½ ЗР x 15 мм, хромовані
Номер товару 1169093
Приєднувальні набори зі стяжними кільцями для термостатичних клапанів E, G ½ ЗР x 15 мм, біле порошкове покриття
Номер товару 1169193
Приєднувальні набори зі стяжними кільцями для термостатичних клапанів E, G ½ ЗР x 15 мм, антрацит
Номер товару 1169493
Комплект для настінного монтажу серії "E" DN 15, білий
Номер товару 1169563
Приєднувальні набори зі стяжними кільцями для термостатичних клапанів E, G ½ ЗР x 15 мм, покриття з нержавіючої сталі
Номер товару 1169593
Ключ для налаштування для серії AV 6, ADV 6, RFV 6 та вставок GH/MH
Номер товару 1183961
Ключ для налаштування вентилів серії AV 9
Номер товару 1183962
Спеціальний інструмент, прочистка для всіх вентилей
Номер товару 1188400

Приводи

Термоелектричний привід "Aktor T 2P" "H NC", 230 В, НЗ, 2-х поз., M 30 x 1,5
Номер товару 1012415
Термоелектричний привід „Aktor T 2P“ "L NC", 24 В, НЗ, 2-х поз., M30 x 1,5
Номер товару 1012416
Термоелектричний привід „Aktor T 2P“ "H NO", 230 В, НВ, 2-х поз., M 30 x 1,5
Номер товару 1012425
Термоелектричний привід „Aktor T 2P“ "L NO", 24 В, НВ, 2-х поз., M 30 x 1,5
Номер товару 1012426
Термоелектричний привід „Aktor T 2P“ "H NC", 230 В, НЗ, M 30 x 1,5, допоміжний вимикач
Номер товару 1012435
Термоелектричний привід „Aktor T 2P“ "L NC", 24 В, НЗ, довжина кабеля 2 м
Номер товару 1012442
Термоелектричний привід „Aktor T 2P“ "H NC", 230 В, НЗ, 2-х поз., M 30 x 1,5, довжина кабеля 2 м
Номер товару 1012452
Термоелектричний привід „Aktor T 2P“ "H NC", 230 В, НЗ, 2-х поз., M 30 x 1,5, довжина кабеля 5 м
Номер товару 1012455
Термоелектричний привід „Aktor T 2P“ "H NC", 230 В, НЗ, довжина кабеля 10 м
Номер товару 1012459
Електромоторний сервопривід "Aktor M" без функції антиблокування
Номер товару 1012710
Електромоторний привід 24В, 2-позиційний
Номер товару 1012711
Електромоторний привід "Aktor M" ST L, 24 В, пропорційний привід 0 - 10 В
Номер товару 1012717
Електромоторний привід "Aktor M" Aktor M ST L, 24 В, привід 0-10 В
Номер товару 1012725
Електромоторний привід "Aktor M" 24 В змінного / постійного струму, модулюючий пропорційний привід зі зворотним зв'язком по положенню, приєднувальна різьба M 30 x 1,5
Номер товару 1012726
Електромоторний привід "Aktor M" Aktor M 3P H, 230 В, 3-позиц.
Номер товару 1012729
Електромоторний сервопривід 21 - 32 В (від шини KNX), з'єднувальна різьба M 30 x 1,5
Номер товару 1012746
Термоелектричний привід Aktor T ST 24 В змінного струму, нормально закритий, з'єднувальна різьба M 30 x 1,5
Номер товару 1012953
mote 320 Бездротовий привід з двостороннім радіозв'язком, для "R-Tronic", живлення від батарейок
Номер товару 1150665

Розміри

Розміри виробу

Довжина Ширина Висота Вага
85 mm 85 mm 90 mm 0,55 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага
Картонна коробка 1 93 mm 90 mm 100 mm 0,59 kg
Картонна коробка 10 385 mm 300 mm 110 mm 6,2 kg

BIM/CAD

Завантажити CAD-файли
Формат Розмір Завантажити
Revit 472 KB
Завантажити
DWG (3D) 71,65 KB
Завантажити
DWG 22,28 KB
Завантажити
DXF (3D) 491,21 KB
Завантажити
DXF 71,93 KB
Завантажити
STEP 107,31 KB
Завантажити
OBJ / MTL 51,85 KB
Завантажити

Повідомлення для CAD-переглядача

Щоб відкрити CAD-Viewer і завантажити CAD-дані, будь ласка, один раз завантажте та встановіть CAD-App.

Зображення

Зображення продукції

  Розмір файлу
9,9 KB
  Розмір
338 px x 280 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
205,7 KB
  Розмір
3384 px x 3384 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
184,57 KB
  Розмір
3840 px x 3840 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

Креслення

  Розмір файлу
17,83 KB
  Розмір
595 px x 381 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

Документи

Розміри клапанів

Розміри клапанів

°C
°C
Вт

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
Model Tailpiece/Inner thread
Shape Double right angle left
Surface protection Other
Colour button White
Operation Thermostatic with button
Automatic flow control
With dust cap
With compression set
Suitable for single pipe system
Suitable for two pipe system
Size of radiator connection 1/2 inch (15)
Shortened construction length
Reverse direction of flow
Size of thermostatic adjustment element M30 x 1.5
Can be preset
Housing material Brass
Kvs value 1
Thermostatically prepared
With bent tailpiece
