Logo Oventrop GmbH & Co. KG

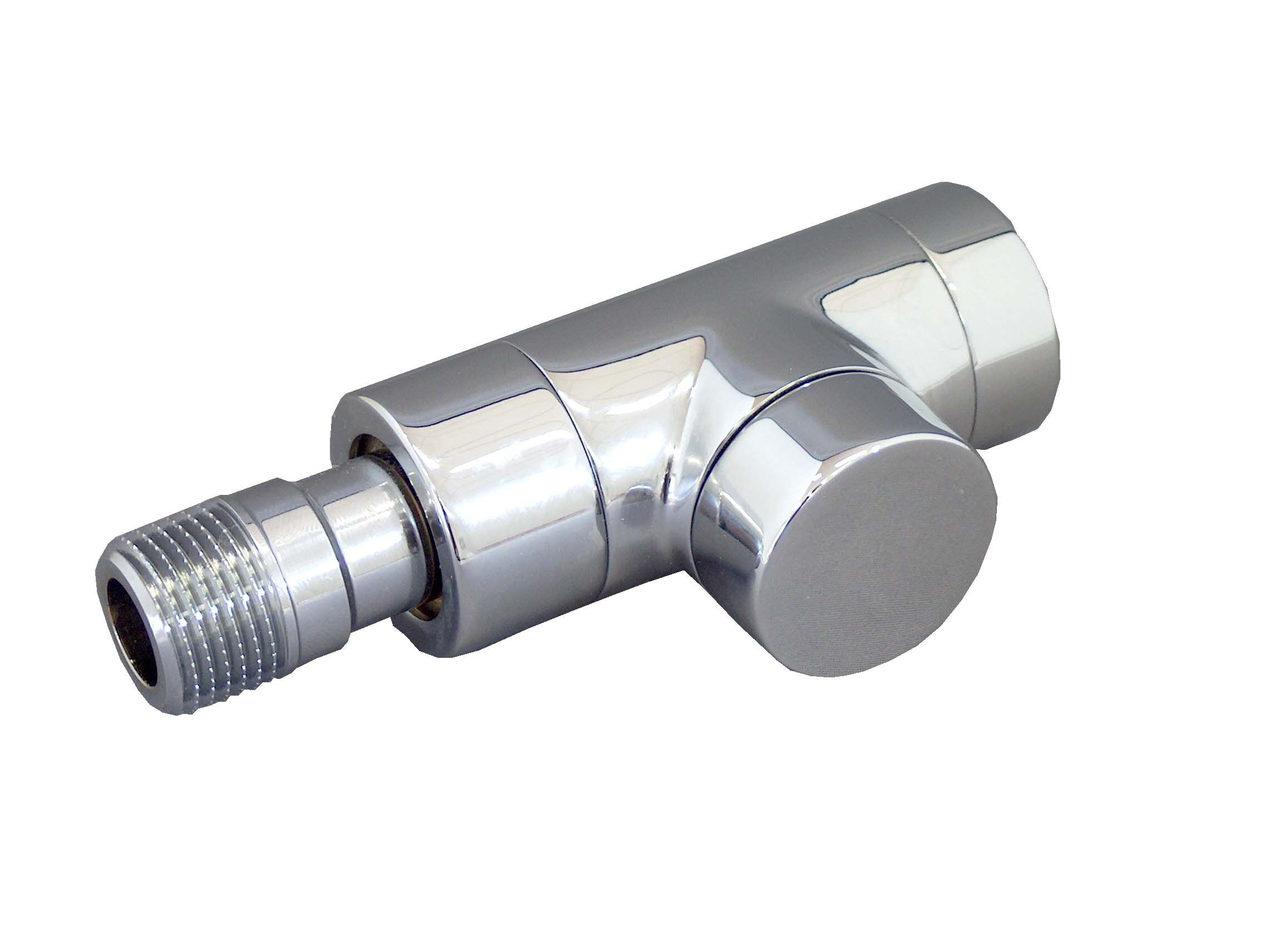

Combi E вентиль на зворотню підводку
DN 15, PN 10, хромований


Combi E вентиль на зворотну підводку з пропорційним регулюванням, з відтворюваним попереднім налаштуванням, для використання в системах центрального опалення і холодопостачання для відключення, заповнення та дренажу опалювальних приладів без зміни налаштування. Арматура з бронзи/латуні. Тарілка вентиля з латуні з кільцем ущільнювача з EPDM. Латунний захисний ковпачок із додатковим м'яким ущільненням. Верхня частина спеціально оброблена. Max. робоча температура: 120 ° C, Max. робочий тиск: 10 бар, Виконання: прохідний. DN 15, приєднувальна різьба R ½ ЗР * R ½ ЗР, хромований.
Артикул : 1167052
EAN: 4026755133189
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Розміри

Розміри виробу

Довжина Ширина Висота Вага
112 mm 52 mm 33 mm 0,57 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага
Картонна коробка 1 95 mm 90 mm 90 mm 0,61 kg
Картонна коробка 10 380 mm 300 mm 115 mm 6,42 kg

BIM/CAD

Завантажити CAD-файли
Формат Розмір Завантажити
Revit 460 KB
Завантажити
DWG (3D) 60,2 KB
Завантажити
DWG 17,59 KB
Завантажити
DXF (3D) 352,72 KB
Завантажити
DXF 48,01 KB
Завантажити
STEP 67,36 KB
Завантажити
OBJ / MTL 41,93 KB
Завантажити

Повідомлення для CAD-переглядача

Щоб відкрити CAD-Viewer і завантажити CAD-дані, будь ласка, один раз завантажте та встановіть CAD-App.

Зображення

Зображення продукції

  Розмір файлу
112,54 KB
  Розмір
2272 px x 1712 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
341,43 KB
  Розмір
3788 px x 2432 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
2,08 MB
  Розмір
3810 px x 3044 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

Креслення

  Розмір файлу
9,55 KB
  Розмір
595 px x 301 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

Розміри клапанів

Розміри клапанів

°C
°C
Вт

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
Model Tailpiece/Inner thread
Height 33.5 mm
Surface protection Chromium-plated
Right-angled model
Adjustable
With compression set
With drain
Size of pipe connection 1/2 inch
Size of radiator connection 1/2 inch (15)
Kv value 0.06 - 1.7
Shortened construction length
Reverse direction of flow
Housing material Brass
