Приєднувальний вузел Multiblock TQ прохідний
двотрубний G ½ ЗР x G ¾ ЗР з вентильною вставкою QA

Будь ласка, зачекайте!

Приєднувальний вузел Multiblock TQ

з Q-Tech для автоматичної гідравлічної ув'язки.

Для регулювання, відключення, зливу та заповнення двотрубних систем опалення, з плавним налаштуванням, міжосьова відстань 50 мм.

Попереднє налаштування виконується за допомогою спеціального ключа, що додається.
Діапазон налаштування зчитується зовні. Для арматури з Q-Tech витрата безпосередньо налаштовується на арматурі.
Він залишається постійним навіть при коливаннях перепаду тиску.

Корпус з латуні, нікельований, шпиндель з нержавіючої сталі з подвійним кільцем ущільнювача.

Multiblock TQ має світло-сірий захисний ковпачок.

Макс. робочий тиск: 10 бар (PN 10)
Робоча температура: від 2 °C до 110 °C
Діапазон витрати: 10 - 170 л/год
Артикул : 1184073
EAN: 4026755423457
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.
Завантажити GAEB


Завантажити текст тендерної документації

Аксесуари

Декоративна кришка для Multiblock T/TU/TQ прохідна антрацит
Номер товару 1184088
Декоративна кришка для Multiblock T/TU/TQ прохідна матова сталь
Номер товару 1184090
Декоративна кришка для Multiblock T/TU/TQ прохідна білий
Номер товару 1184095
Декоративна кришка для Multiblock T/TU/TQ прохідна хромований
Номер товару 1184097

Запасні частини

Перехід, приєд. елемент для "Multiflex F" G ½ ЗР x G ¾ ЗР, латунь без покриття, набір = 10 штук
Номер товару 1028252

Розміри

Розміри виробу

Довжина Ширина Висота Вага
128 mm 61 mm 33 mm 0,57 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага
Невідомо 1 129 mm 62 mm 34 mm 0,57 kg
Картонна коробка 5 250 mm 185 mm 100 mm 3,02 kg

BIM/CAD

Завантажити CAD-файли
Формат Розмір Завантажити
Revit 528 KB
Завантажити
DWG (3D) 202,34 KB
Завантажити
DWG 33,65 KB
Завантажити
DXF (3D) 1,31 MB
Завантажити
DXF 142,88 KB
Завантажити
STEP 296,58 KB
Завантажити
OBJ / MTL 127,07 KB
Завантажити

Повідомлення для CAD-переглядача

Щоб відкрити CAD-Viewer і завантажити CAD-дані, будь ласка, один раз завантажте та встановіть CAD-App.

Завантажити Setup CAD-App

Зображення

Зображення продукції

  Розмір файлу
638,8 KB
  Розмір
3324 px x 2292 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

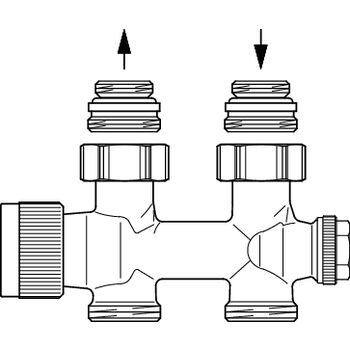

Креслення

  Розмір файлу
14,41 KB
  Розмір
363 px x 304 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

Документи

Інструкція

  Імʼя Розмір
L_118407380.pdf
більше мов
L_118407380.pdf
Einbauanleitung
964,75 KB

Брошура

  Імʼя Розмір
З'єднувальні фітинги Multiblock
більше мов
Connection fittings for radiators and surface temperature regulation - Multiblock
Raccords pour radiateurs et la régulation de la température de surfaces - Multiblock
Multiblock Anschlussarmaturen für Heizkörper und die Kombination von Heizkörper und Flächentemperierung
Racores de conexión “Multiblock” para radiadores y combinación de radiador y equilibrado de temperatura de superfi cie
„Multiblock“ aansluitappendages voor de radiator en voor de combinatie radiator en vloerverwarming
Priključni fiting “Multiblock T” za jednocevne i dvocevne grejne sisteme
„Multiblock” – armatura do grzejników i do równoległego podłączenia grzejnika i pętli ogrzewania płaszczyznowego
Вентили „Multiblock“ за радиатори и комбинация от радиатор и повдово отопление
«Multiblock» - присоединительная арматура для отопительного прибора и комбинации отопительного прибора и контура панельного отопления
Robineţi „Multiblock“ pentru conectarea radiatoarelor şi conectarea combinată a radiatoarelor cu încălzire prin pardoseală
4,67 MB
Автоматичне гідравлічне балансування з Q-Tech
більше мов
Automatic hydronic balancing with Q-Tech
Équilibrage hydraulique automatique: par Q-Tech
Q-Tech
Автоматическая гидравлическая увязка с помощью „Q-Tech“
Automatisk indregulering med „Q-Tech“
Automatisch waterzijdig inregelen met Q-Tech
Автоматичен хидравличен баланс с Q-Tech
Reglarea temperaturii și climatului camerei Echilibrarea hidraulică automată
Helyiséghőmérséklet- és klímaszabályozás - Automatikus hidraulikai kiegyensúlyozás
2,29 MB
Гідравлічне балансування? Швидко та надійно з Oventrop.
більше мов
Hydronic balancing? Quickly and reliably done with Oventrop.
Équilibrage hydraulique ? Avec Oventrop c’est fait rapidement et de manière fiable.
Hydraulischer Abgleich? Mit Oventrop schnell und zuverlässig geregelt.
Waterzijdig inregelen? Snel en betrouwbaar geregeld met Oventrop
Echilibrarea hidraulică? Soluții rapide și fiabile cu Oventrop.
563,38 KB

Розміри клапанів

Розміри клапанів

°C
°C
Вт
 Обчислити
Будь ласка, зачекайте!

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
Colour Other
Type H support block
Connection direction, pipes Towards floor
Suitable for single pipe system
Suitable for two pipe system
Centre-to-centre distance 50 mm
Control element H, support block right
Control element H, support block left
Controllable
Size of pipe connection 3/4 inch Euro conus
Suitable for filling/drain tap
Size of radiator connection 1/2 inch
Radiator valve preset
With thermostat button
With design cover
