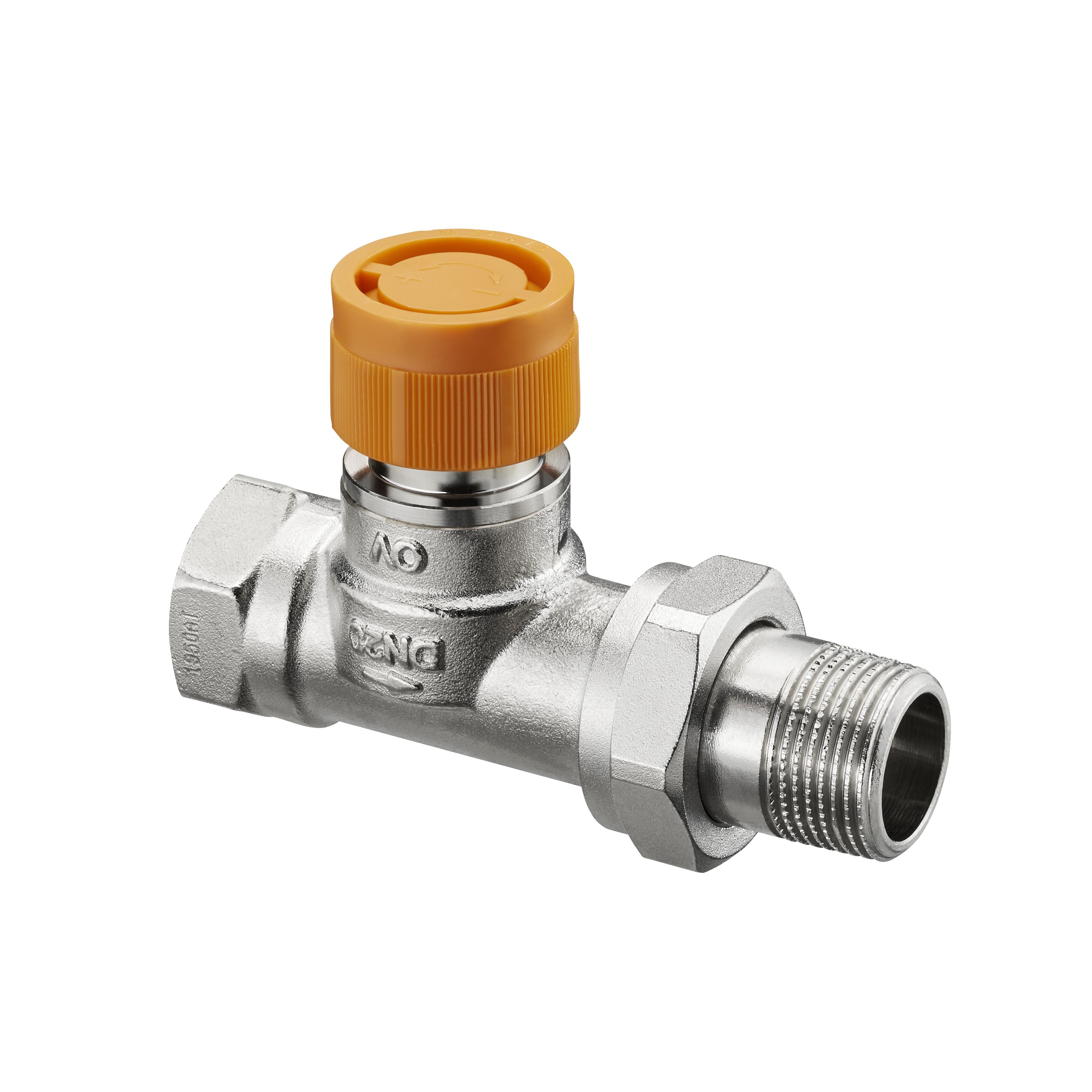

Термостатичний вентиль AZ H прохідний
DN 20, PN 10


Більше не виробляється
Артикул : 1188406
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Приводи

Термоелектричний привід "Aktor T 2P" "H NC", 230 В, НЗ, 2-х поз., M 30 x 1,5
Номер товару 1012415
Термоелектричний привід „Aktor T 2P“ "L NC", 24 В, НЗ, 2-х поз., M30 x 1,5
Номер товару 1012416
Термоелектричний привід „Aktor T 2P“ "H NO", 230 В, НВ, 2-х поз., M 30 x 1,5
Номер товару 1012425
Термоелектричний привід „Aktor T 2P“ "L NO", 24 В, НВ, 2-х поз., M 30 x 1,5
Номер товару 1012426
Термоелектричний привід „Aktor T 2P“ "H NC", 230 В, НЗ, M 30 x 1,5, допоміжний вимикач
Номер товару 1012435
Термоелектричний привід „Aktor T 2P“ "L NC", 24 В, НЗ, довжина кабеля 2 м
Номер товару 1012442
Термоелектричний привід „Aktor T 2P“ "H NC", 230 В, НЗ, 2-х поз., M 30 x 1,5, довжина кабеля 2 м
Номер товару 1012452
Термоелектричний привід „Aktor T 2P“ "H NC", 230 В, НЗ, 2-х поз., M 30 x 1,5, довжина кабеля 5 м
Номер товару 1012455
Термоелектричний привід „Aktor T 2P“ "H NC", 230 В, НЗ, довжина кабеля 10 м
Номер товару 1012459
Електромоторний сервопривід "Aktor M" без функції антиблокування
Номер товару 1012710
Електромоторний привід 24В, 2-позиційний
Номер товару 1012711
Електромоторний привід "Aktor M" ST L, 24 В, пропорційний привід 0 - 10 В
Номер товару 1012717
Електромоторний привід "Aktor M" Aktor M ST L, 24 В, привід 0-10 В
Номер товару 1012725
Електромоторний привід "Aktor M" 24 В змінного / постійного струму, модулюючий пропорційний привід зі зворотним зв'язком по положенню, приєднувальна різьба M 30 x 1,5
Номер товару 1012726
Електромоторний привід "Aktor M" Aktor M 3P H, 230 В, 3-позиц.
Номер товару 1012729
Електромоторний сервопривід 21 - 32 В (від шини KNX), з'єднувальна різьба M 30 x 1,5
Номер товару 1012746
Термоелектричний привід Aktor T ST 24 В змінного струму, нормально закритий, з'єднувальна різьба M 30 x 1,5
Номер товару 1012953

Розміри

Розміри виробу

Довжина Ширина Висота Вага
105 mm 37 mm 75 mm 0,41 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага

Зображення

Зображення продукції

  Розмір файлу
216,79 KB
  Розмір
2272 px x 1712 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
636,93 KB
  Розмір
3639 px x 3640 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
638,32 KB
  Розмір
3584 px x 3584 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
636,93 KB
  Розмір
3639 px x 3640 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

Креслення

  Розмір файлу
8,29 KB
  Розмір
301 px x 212 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
Model Tailpiece/Inner thread
Shape Straight
Surface protection Nickel-plated
Colour button Other
Operation Thermostatic with button
Automatic flow control
With dust cap
With compression set
Suitable for single pipe system
Suitable for two pipe system
Size of pipe connection 3/4 inch
Size of radiator connection 3/4 inch (20)
Kv value 0.68 - 1.35
Shortened construction length
Reverse direction of flow
Size of thermostatic adjustment element M30 x 1.5
Can be preset
Housing material Brass
Kvs value 4
Thermostatically prepared
With bent tailpiece
