HRV Ручний радіаторний клапан, кутовий
DN 10, Rp ⅜ x R ⅜, PN 10


Серія HRV з ручним приводом для двотрубних систем опалення PN 10 з примусовою або природною циркуляцією. Попереднє налаштування за допомогою шпинделя, складається з вентиля і головки ручного приводу, білої. Головку можна замінити термостатом. Виконання: кутовий, Макс. робоча температура: 120 ° C, Макс. робочий тиск: 10бар, Макс. перепад тиску: 1 бар, для пари низького тиску Макс. робоча температура: 110 ° C, Макс. робочий тиск: 0.5 бар
Артикул : 1191503
EAN: 4026755251678
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Розміри

Розміри виробу

Довжина Ширина Висота Вага
75 mm 75 mm 45 mm 0,25 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага
Невідомо 1 80 mm 80 mm 50 mm 0,26 kg
Картонна коробка 25 295 mm 290 mm 115 mm 6,66 kg
Європіддон 2000 1200 mm 800 mm 1100 mm 529 kg

Зображення

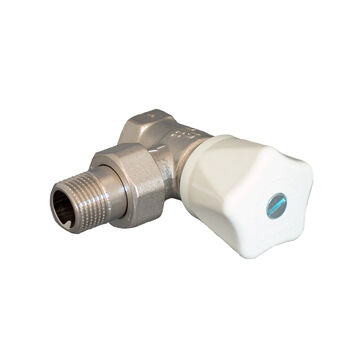

Зображення продукції

  Розмір файлу
225,94 KB
  Розмір
1656 px x 2052 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
180,02 KB
  Розмір
2272 px x 1712 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

Креслення

  Розмір файлу
20,78 KB
  Розмір
595 px x 595 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

Документи

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
Model Tailpiece/Inner thread
Height 76 mm
Shape Right-angled
Surface protection Nickel-plated
Colour button White
Operation Manually operated
Automatic flow control
With dust cap
With compression set
Suitable for single pipe system
Suitable for two pipe system
Size of radiator connection 3/8 inch (10)
Shortened construction length
Reverse direction of flow
Size of thermostatic adjustment element M30 x 1.5
Can be preset
Housing material Brass
Kvs value 3.2
Thermostatically prepared
With bent tailpiece
