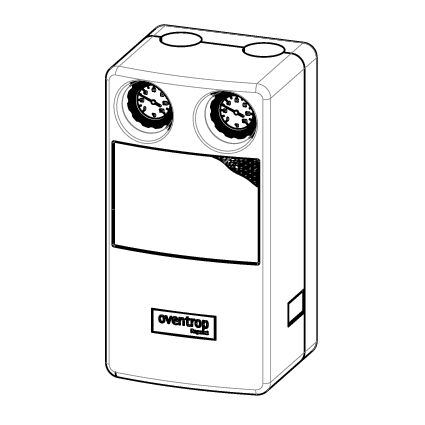

Станція зі змішаним контуром опалення Regumat M3-180 без насоса і приводу, з кульовим краном насоса і універсальною теплоізоляцією

Опис Розміри Зображення Документи Лінійні характеристики ETIM

Станція зі змішаним контуром опалення Regumat M3-180
без насоса і приводу, з кульовим краном насоса і універсальною теплоізоляцією

Система підключення котла Regumat M3-180 DN 25
без насоса і приводу, з кульовим краном насоса і універсальною теплоізоляцією

Виріб в зборі для підключення котла до трубопроводу.

Складається з:
- Запірний пристрій з 2 кульовими кранами і 2 термометрами (без переливної вставки)
- Настінний кронштейн
- Фланцева труба
- Теплоізоляція
- Триходовий змішувальний кран із зворотним клапаном
- Кульовий кран насоса на вході в насос

З універсальною теплоізоляцією модульної конструкції. Можна встановлювати серійні насоси (DN 25, загальна довжина 180 мм, зовнішня різьба G 1½).

Підходить для установки наступних високоефективних насосів:
- WiloYonos PARA
- Wilo-Stratos PICO 25/1-4/6
- Wilo-Stratos ECO 25/1-5
- Grundfos ALPHA 2 25-40/60
- Laing серії Ecocirc
- Biral AX 13-1

При поставці підведення знаходиться справа. Однак, подачу і налаштування можна поміняти місцями на місці. Привід монтується без інструментів за принципом plug & play.

Теплоізоляція: 248 x 465 мм
Міжосьова відстань: 125 мм
Довжина виробу в зборі: 411 мм

Підключення до опалювального контуру: Зовнішня різьба G 1½, пласке ущільнення
Підключення до теплогенератора: Зовнішня різьба G 1½, пласке ущільнення

Тип	Кількість	Довжина	Ширина	Висота	Вага
Картонна коробка	1	530 mm	280 mm	250 mm	4,86 kg
Європіддон	30	1200 mm	800 mm	1370 mm	168,92 kg

	Розмір файлу 41,61 KB Розмір 455 px x 717 px Властивості Чітке зображення продукту Виріз Завантажити
	Розмір файлу 11,95 KB Розмір 425 px x 425 px Властивості Чітке зображення продукту Виріз Завантажити
	Розмір файлу 14,76 KB Розмір 425 px x 425 px Властивості Чітке зображення продукту Виріз Завантажити

	Розмір файлу 83,41 KB Розмір 1684 px x 1191 px Властивості Чітке зображення продукту Виріз Завантажити
	Розмір файлу 43,43 KB Розмір 560 px x 811 px Властивості Чітке зображення продукту Виріз Завантажити

	Імʼя	Розмір
	Installation and operating instructions for the specialised installer більше мов Notice d’installation et d’utilisation pour les professionnels Einbau- und Betriebsanleitung für Fachpersonal Manuale d’uso per il personale specializzato Инструкция по монтажу и эксплуатации для специалистов Instrucțiuni de instalare și utilizare pentru specialist	2,85 MB
	L_135727081.pdf більше мов L_135727081.pdf Beiblatt Sicherheitshinweise für Stationen L_135727081.pdf	616,17 KB
	L_135727281.pdf більше мов L_135727281.pdf Beiblatt Montagehinweis Regumat DN25 (2015) L_135727281.pdf	832,19 KB

Власність	Значення
Width	248
Model	Mixed heating circuit
Height	465
Depth	213
With thermal insulation
With thermometer
With servomotor
With pump ball valve
Max. operating pressure	10
With three-way valve
Temperature setting range	0 - 95
Suitable for servomotor
Suitable for heating
