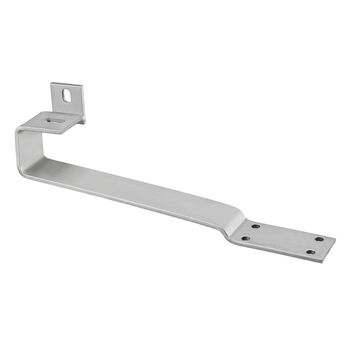

Покрівельні кронштейни для прямокутної черепиці
нержавіюча сталь, комплект = 4 дахових гака


Покрівельні кронштейни з нержавіючої сталі OKP для плоскої черепиці або сланцю, базовий комплект = 4 покрівельні кронштейни.

Покрівельні кронштейни для кріплення на крокви. Кронштейни витримують високі навантаження та стійкі до деформації. Монтажні шини трубчастих вакуумних колекторів мають легкий доступ збоку для їх кріплення на покрівельних кронштейнах.

Максимально допустима відстань між кронштейнами при монтажі залежить від снігового та вітрового навантаження у конкретному регіоні та визначається на один колектор. Розрахунки згідно з DIN 1055-4 та DIN 1055-5. Будь ласка, зверніться до Oventrop з питань, пов'язаних з більш високими навантаженнями. Умовою для використання за призначенням завжди є здатність поверхні кріплення витримати діючі сили (вага, вітер та снігове навантаження).
Більше не виробляється
Артикул : 1361264
EAN: 4026755356007
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Розміри

Розміри виробу

Довжина Ширина Висота Вага
380 mm 210 mm 55 mm 3,95 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага
Картонна коробка 1 420 mm 270 mm 100 mm 4,35 kg

Зображення

Зображення продукції

  Розмір файлу
260,15 KB
  Розмір
4676 px x 2638 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

Креслення

  Розмір файлу
5,64 KB
  Розмір
596 px x 220 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
With mounting plate
Adjustable
Material Stainless steel
Roofing material Slate
Bracing Screwing
Orientation Horizontal/vertical
Hook width 50 mm
Material thickness hook 5 mm
Suitable for pitched roof mounting
Roof perforation necessary
Width mounting plate 50 mm
Length of mounting plate 100 mm
