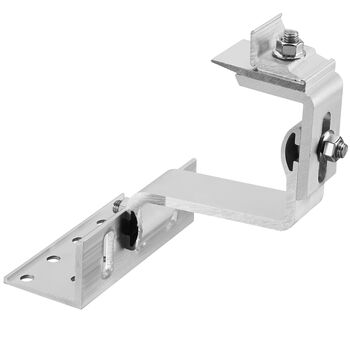

Покрівельні кронштейни OKP для черепиці бобровий хвіст
нержавіюча сталь, регульована висота, комплект = 4 дахові гаки


Покрівельні кронштейни з нержавіючої сталі OKP для голландської черепиці, регульовані по висоті, базовий комплект = 4 покрівельні кронштейни.

Покрівельні кронштейни для кріплення на крокви. Кронштейни витримують високі навантаження та стійкі до деформації. Монтажні шини трубчастих вакуумних колекторів мають легкий доступ збоку для їх кріплення на покрівельних кронштейнах.

Максимально допустима відстань між кронштейнами при монтажі залежить від снігового та вітрового навантаження у конкретному регіоні та визначається на один колектор. Розрахунки згідно з DIN 1055-4 та DIN 1055-5. Будь ласка, зверніться до Oventrop з питань, пов'язаних з більш високими навантаженнями. Умовою для використання за призначенням завжди є здатність поверхні кріплення витримати діючі сили (вага, вітер та снігове навантаження).
Більше не виробляється
Артикул : 1361266
EAN: 4026755405132
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Розміри

Розміри виробу

Довжина Ширина Висота Вага
370 mm 325 mm 185 mm 2,39 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага
Картонна коробка 1 370 mm 325 mm 185 mm 2,82 kg

Зображення

Зображення продукції

  Розмір файлу
270,15 KB
  Розмір
2848 px x 2688 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

Креслення

  Розмір файлу
16,56 KB
  Розмір
598 px x 572 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
With mounting plate
Adjustable
Material Aluminium
Roofing material Pan
Bracing Screwing
Orientation Horizontal/vertical
Hook width 40 mm
Suitable for pitched roof mounting
Roof perforation necessary
Width mounting plate 140 mm
