Пресовий трійник
для підключення трубопроводу, 20 х 2,5 мм


Коліно для підключення труб

Для легкого підключення Unibox до труби подачі або опалювального контуру через монтажний канал. Труби повинні бути вкорочені відповідно до необхідної висоти установки.

Труба з нержавіючої сталі, фітінг з латуні

Висота: 321 мм
Труба з нержавіючої сталі: 15 x 1,0 мм
З'єднання: 20 x 2,5 мм
Артикул : 1515356
EAN: 4026755407600
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Розміри

Розміри виробу

Довжина Ширина Висота Вага
335 mm 24 mm 150 mm 0,27 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага
Невідомо 1 335 mm 24 mm 150 mm 0,29 kg

Зображення

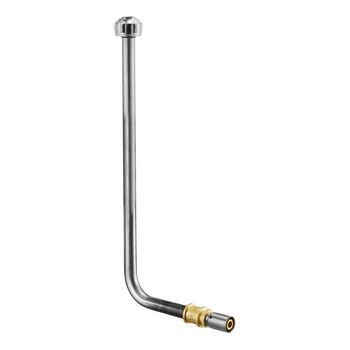

Зображення продукції

  Розмір файлу
290,29 KB
  Розмір
4648 px x 4648 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
292,49 KB
  Розмір
4648 px x 4648 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

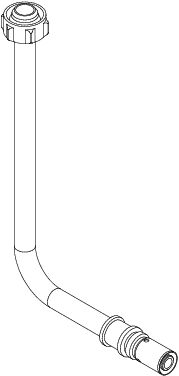

Креслення

  Розмір файлу
5,05 KB
  Розмір
179 px x 376 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
Connection 1 Union nut
Connection 2 Press sleeve
Surface protection connection 2 Untreated
Surface treatment connection 2 Untreated
Capped
With gaskets
Eccentric
Gastec QA
KIWA certified
With drain
With de-aerator
Outer pipe diameter connection 2 20 mm
Length of connection 1 321 mm
Length of connection 2 28.5 mm
Working length connection 2 23.5 mm
Wall thickness, connection 2 2.5 mm
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Seal material Ethylene-propylene diene monomer rubber (EPDM)
Nominal inner diameter connection 1 3/4 inch (20)
Contour code Other
Material connection 1 Stainless steel
Material connection 2 Brass
Material quality connection 1 Stainless steel 304 (1.4301)
Material quality connection 2 Other
