Logo Oventrop GmbH & Co. KG

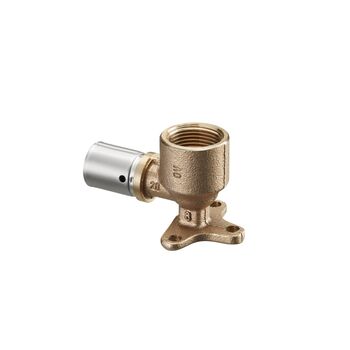

Водорозетка з прес-з'єднанням 90°
коротка модель, 20 x 2,5 мм x Rp ¾


Більше не виробляється
Артикул : 1517056
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Розміри

Розміри виробу

Довжина Ширина Висота Вага
82 mm 52 mm 48 mm 0,19 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага

Зображення

Зображення продукції

  Розмір файлу
321,25 KB
  Розмір
3298 px x 3298 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
128,18 KB
  Розмір
1236 px x 1020 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
22,67 KB
  Розмір
574 px x 503 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

Креслення

  Розмір файлу
7,33 KB
  Розмір
305 px x 175 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

Документи

Інструкція

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
Shape Right-angled
Surface protection Untreated
Connection Press sleeve
Material quality Other
Thread size tap connection 3/4 inch
Gastec QA
KIWA certified
Length of connection 1 55.5 mm
Length of connection 2 27 mm
Working length connection 1 23.5 mm
Working length connection 2 16.5 mm
Outer pipe diameter connection 20 mm
Length from wall plate 48 mm
Housing material Bronze
System-specific
Contour code Other
