Прохідний кульовий кран "Optigas" DN 25, з отвором для відбору проб, ЗР, відстань до стіни 70-130 мм

Опис Розміри Зображення ETIM

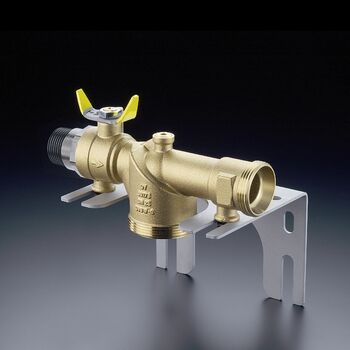

Прохідний кульовий кран "Optigas"
DN 25, з отвором для відбору проб, ЗР, відстань до стіни 70-130 мм

Латунний газовий запірний кульовий кран Optigas для однотрубного лічильника газу в прямому виконанні, HTB

Діапазон тиску MOP 5 Витрата ~ 9,5 м³/год згідно DIN 3537 Термостійкість 650 C/30 хв. при 1 бар Температура навколишнього середовища макс. 60 C

З фіксуючою пластиною для надійного кріплення арматури до стіни, відстань до стіни регулюється від 70 до 130 мм.

Приєднання лічильника: G 2 ISO 228, ЗР Вхід: R 1 DIN 2999 ЗР з TAE зі сталі (чорний) Вихід: G 1 3/8 ЗР з внутрішнім конусом, відповідний різьбовий фітинг з різьбленням, паяний і прес-з'єднанням в якості аксесуарів.

Захищений від продування перемикаючий вал з подвійним кільцевим ущільненням, куля з твердим хромованим покриттям, ущільнюється в закритому положенні і блокується стандартним замком шторки Відкрите / закрите положення поворотом на 90 градусів (індикація положення на ручці).

З додатковим контрольним отвором G 1/8 на вихідному боці. Контрольний отвір має отвір діаметром 1 мм відповідно до TRGI 86-Доповнення 2000 і закривається різьбовою пробкою.

Більше не виробляється

Артикул : 3017372
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Завантажити GAEB

Завантажити текст тендерної документації

Розміри

Розміри виробу

Довжина	Ширина	Висота	Вага
208 mm	140 mm	127 mm	2,24 kg

Пакувальні одиниці

Тип	Кількість	Довжина	Ширина	Висота	Вага

Зображення

Зображення продукції

	Розмір файлу 51,16 KB Розмір 808 px x 808 px Властивості Чітке зображення продукту Виріз Завантажити
	Розмір файлу 1,09 MB Розмір 4709 px x 2863 px Властивості Чітке зображення продукту Виріз Завантажити
	Розмір файлу 59,95 KB Розмір 808 px x 808 px Властивості Чітке зображення продукту Виріз Завантажити

Креслення

Розмір файлу

25,75 KB

Розмір

595 px x 505 px

Властивості

Чітке зображення продукту
Виріз

Завантажити

ETIM

Klassifizierung
ETIM 7.0

Власність	Значення
Surface protection	Untreated
Connection 1	Outer thread conical BSPT-R (ISO 7-1)
Connection 2	Outer thread cylindrical BSPP-G (ISO 228-1)
Operation	Lever handle
With interlocking
Right-angled model
Nominal inner diameter of connection 2	1 3/8 inch
Handle/hand wheel height	20 mm
Length of handle/diameter of hand wheel	75 mm
Sealing unit
With connection 1 coupling
With connection 2 coupling
DVGW quality mark
Housing material	Brass
Nominal inner diameter connection 1	1 inch (25)
EN 331 mark
