Кульовий кран "Optigas" для однотрубних газових лічильників
DN 25, Rp 1, з регулятором витрати газу 6 K


Кульовий кран для однотрубного лічильника газу

як 3017852 (різьбове з'єднання з внутрішньою різьбою Rp 1 EN 10266-1, латунь, з контрольним отвором), але з контролером витрати газу GS GS тип K згідно DVGW-VP 305-1 від грудня 2007 р. Номінальний діапазон тиску від 15 до 100 мбар, для установки перед і після регулятора тиску газу.
Більше не виробляється
Артикул : 3017823
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Розміри

Розміри виробу

Довжина Ширина Висота Вага
145 mm 120 mm 88 mm 1,5 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага

Зображення

Зображення продукції

  Розмір файлу
175,43 KB
  Розмір
1417 px x 1417 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
225,98 KB
  Розмір
1417 px x 1417 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

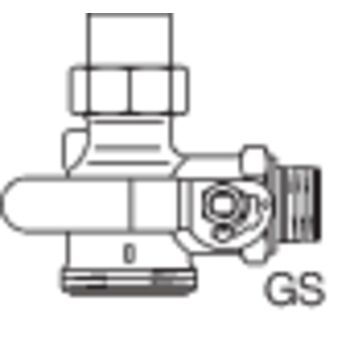

Креслення

  Розмір файлу
2,03 KB
  Розмір
85 px x 79 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
Surface protection Untreated
Connection 1 Outer thread conical BSPT-R (ISO 7-1)
Connection 2 Inner thread conical BSPT-Rc (ISO 7-1)
Operation Lever handle
With interlocking
Right-angled model
Nominal inner diameter of connection 2 1 inch (25)
Handle/hand wheel height 25 mm
Sealing unit
With connection 1 coupling
With connection 2 coupling
DVGW quality mark
Housing material Brass
Nominal inner diameter connection 1 1 inch (25)
EN 331 mark
