Name: Регулятор перепаду тиску "Hycocon DTZ" DN 20, Rp 3/4 ВР, PN 16, 50 - 300 мбар
Brand: OVENTROP
SKU: 1062006

Опис Розміри BIM/CAD Зображення Документи ETIM

Регулятор перепаду тиску "Hycocon DTZ"
DN 20, Rp 3/4 ВР, PN 16, 50 - 300 мбар

Регулятор перепаду тиску "Hycocon DTZ" PN 16, підтримує необхідний перепад тиску в стояку, пропорційний регулятор, що працює без допоміжної енергії. Плавне налаштування бажаного значення перепаду тиску від 50 до 300 мбар. Налаштування блокується і легко зчитується. З функціями відключення, заповнення і спорожнення, монтаж на прямий або зворотний трубопровід, пряма посадка шпинделя. тарілка вентиля з м'яким ущільненням. корпус вентиля, голівка і чашка регулятора з латуні. Внутрішні деталі з латуні, стійкої до вилуговування цинку (EZB). Кільце ущільнювача і мембрана з ЕPDM. max. робоча температура: 120 °C, max. робочий тиск: 16 бар, max. перепад тиску: 1,5 бар, з обох боків внутрішня різьба за DIN 2999

Більше не виробляється

Артикул : 1062006
EAN: 4026755250695
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Завантажити GAEB

Завантажити текст тендерної документації

Розміри

Розміри виробу

Довжина	Ширина	Висота	Вага
165 mm	155 mm	93 mm	1,26 kg

Пакувальні одиниці

Тип	Кількість	Довжина	Ширина	Висота	Вага
Картонна коробка	1	173 mm	156 mm	96 mm	1,36 kg
Картонна коробка	10	472 mm	419 mm	285 mm	14,6 kg
Європіддон	120	1200 mm	800 mm	970 mm	198,2 kg

BIM/CAD

Завантажити CAD-файли

Формат	Розмір	Завантажити
Revit	556 KB	Завантажити
IFC	727,82 KB	Завантажити
DWG (3D)	207,97 KB	Завантажити
DWG	34,46 KB	Завантажити
DXF (3D)	1,35 MB	Завантажити
DXF	125,77 KB	Завантажити
STEP	327,46 KB	Завантажити
OBJ / MTL	128,35 KB	Завантажити

Повідомлення для CAD-переглядача

Щоб відкрити CAD-Viewer і завантажити CAD-дані, будь ласка, один раз завантажте та встановіть CAD-App.

Завантажити Setup CAD-App

Відкрийте CAD-переглядач

Зображення

Зображення продукції

	Розмір файлу 595,51 KB Розмір 3543 px x 2451 px Властивості Чітке зображення продукту Виріз Завантажити
	Розмір файлу 1,7 MB Розмір 4096 px x 4096 px Властивості Чітке зображення продукту Виріз Завантажити
	Розмір файлу 325,44 KB Розмір 1923 px x 2148 px Властивості Чітке зображення продукту Виріз Завантажити
	Розмір файлу 1,13 MB Розмір 3543 px x 2451 px Властивості Чітке зображення продукту Виріз Завантажити
	Розмір файлу 508,34 KB Розмір 1329 px x 990 px Властивості Чітке зображення продукту Виріз Завантажити
	Розмір файлу 179,39 KB Розмір 1039 px x 674 px Властивості Чітке зображення продукту Виріз Завантажити
	Розмір файлу 638,46 KB Розмір 2188 px x 2048 px Властивості Чітке зображення продукту Виріз Завантажити
	Розмір файлу 933,84 KB Розмір 3543 px x 3543 px Властивості Чітке зображення продукту Виріз Завантажити

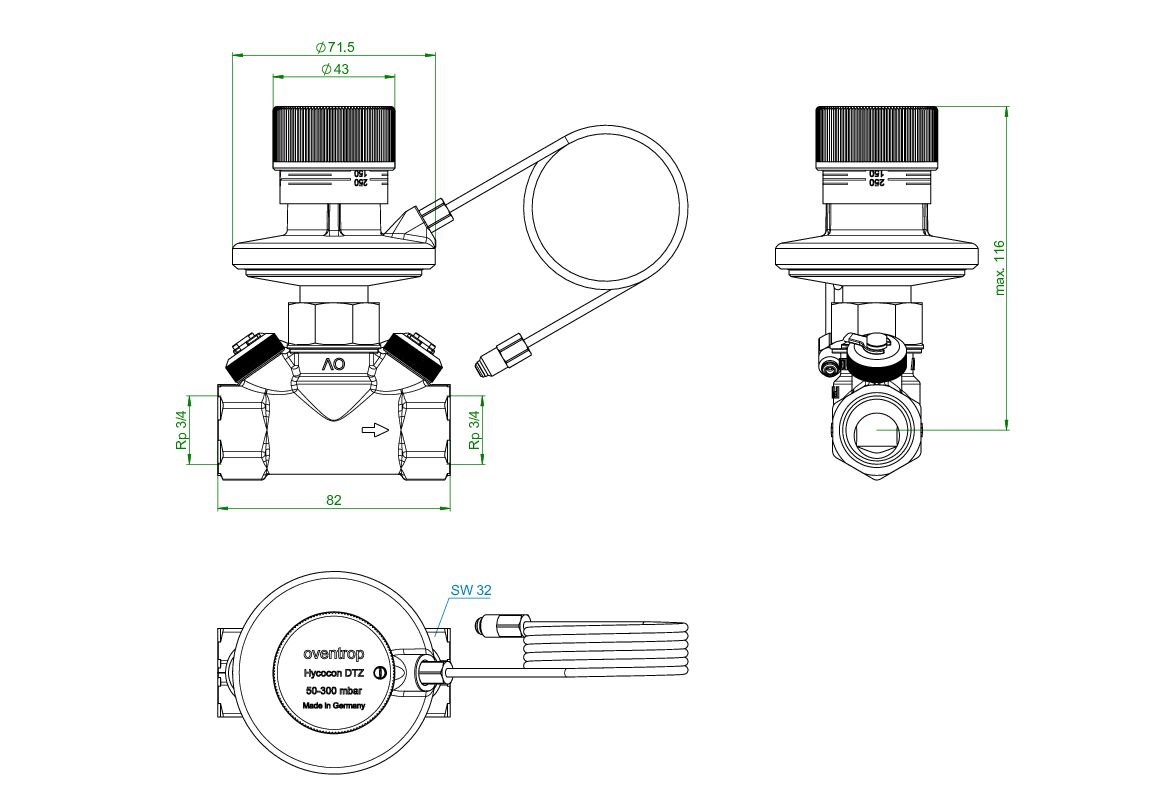

Креслення

	Розмір файлу 36 KB Розмір 595 px x 687 px Властивості Чітке зображення продукту Виріз Завантажити
	Розмір файлу 12,72 KB Розмір 425 px x 425 px Властивості Чітке зображення продукту Виріз Завантажити

Креслення в натуральну величину

Розмір файлу

67,48 KB

Розмір

1155 px x 809 px

Властивості

Чітке зображення продукту
Виріз

Завантажити

Документи

Інструкція

	Імʼя	Розмір
	106201682.pdf більше мов 106201682.pdf 106201682.pdf	787,14 KB

Брошура

	Імʼя	Розмір
	Балансування витрати, тиску та температури більше мов Flow, pressure and temperature balancing Robinet de transformation à trois voies pour installation monotube verticale Fachinformation Hydraulischer Abgleich von Heizungs- und Kühlanlagen Equilibrado de caudal, presión y temperatura Гидравлическая увязка Регулирование расхода, давления и температуры Inregelen van debiet, druk en temperatuur Regulacja przepływu, ciśnienia i temperatury Балансиране на дебита, налягането и температурата Echilibrare hidraulicã Bilanciamento delle portate, pressioni e temperature 自控产品 Vyvážení průtoku, tlaku a teploty	3,99 MB

ETIM

Klassifizierung
ETIM 7.0

Власність	Значення
Height	116 mm
Lockable
Surface protection	Untreated
Material quality	Dezincification resistant brass (DZR)
Operation	Medium-controlled
Adjustment range	5 - 30
Article compression class	PN 16
Max. medium temperature (continuous)	120 °C
Min. medium temperature (continuous)	-10 °C
With drain
Flange compression class	PN 16
Spindle angle	90 °
Position indicator
With impulse pipe
Membrane-controlled
Adjustable pressure difference
With connection 1 coupling
With connection 2 coupling
With volume supply limiter
Housing material	Brass
Kvs value	2.7
Nominal inner diameter	DN 20
