"Hydrocontrol VGC" Регулювальний вентиль DN 200, круглий жолоб для з'єднан. муфти 219.1 мм, PN 16, GG25

Опис Розміри BIM/CAD Зображення Документи Розміри клапанів ETIM

"Hydrocontrol VGC" Регулювальний вентиль
DN 200, круглий жолоб для з'єднан. муфти 219.1 мм, PN 16, GG25

"Hydrocontrol VGC" Регулювальний вентиль, сірий чавун, PN 16

з косою посадкою шпинделя, безступінчаста, контрольована в будь-який момент часу, заблоковане попереднє налаштування завдяки обмеженню ходу. корпус вентиля з чавуну (GG 25 DIN 1691). Головка і тарілка вентиля з бронзи, шпиндель з латуні, стійкої до вилуговування цинку, тарілка вентиля з ущільненням з PTFE, ущільнення шпинделя, яке не потребує обслуговування, з подвійним ущільнювальним кільцем з EPDM, попереднє налаштування пломбується. Всі функціональні елементи знаходяться з боку маховика, ніпель КВП і кульовий кран F + E взаємозамінні. по обидва боки круглий жолоб для сполучної муфти системи Victaulic і Grinell. з набором комплектуючих № 2 =2 ніпеля КТП G ¼ голчаста техніка. Max. робоча температура: 150 C Max. робочий тиск: 16 bar, DN 200 приєднання: 219, 1 мм

Артикул : 1063056
EAN: 4026755225143
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Завантажити GAEB

Завантажити текст тендерної документації

Аксесуари

Подовжувач шпинделя "Hydrocontrol" для регулювальних вентилів "Hydrocontrol", DN 65 - DN 150, 35 мм
Номер товару 1688297

Розміри

Розміри виробу

Довжина	Ширина	Висота	Вага
605 mm	590 mm	300 mm	110,5 kg

Пакувальні одиниці

Тип	Кількість	Довжина	Ширина	Висота	Вага
Невідомо	1	1200 mm	800 mm	550 mm	142,5 kg
Європіддон	2	1200 mm	800 mm	1100 mm	285 kg

BIM/CAD

Завантажити CAD-файли

Формат	Розмір	Завантажити
Revit	664 KB	Завантажити
IFC	1,13 MB	Завантажити
DWG (3D)	360,83 KB	Завантажити
DWG	48,22 KB	Завантажити
DXF (3D)	2,24 MB	Завантажити
DXF	218,18 KB	Завантажити
STEP	451,13 KB	Завантажити
OBJ / MTL	240,52 KB	Завантажити

Повідомлення для CAD-переглядача

Щоб відкрити CAD-Viewer і завантажити CAD-дані, будь ласка, один раз завантажте та встановіть CAD-App.

Завантажити Setup CAD-App

Відкрийте CAD-переглядач

Зображення

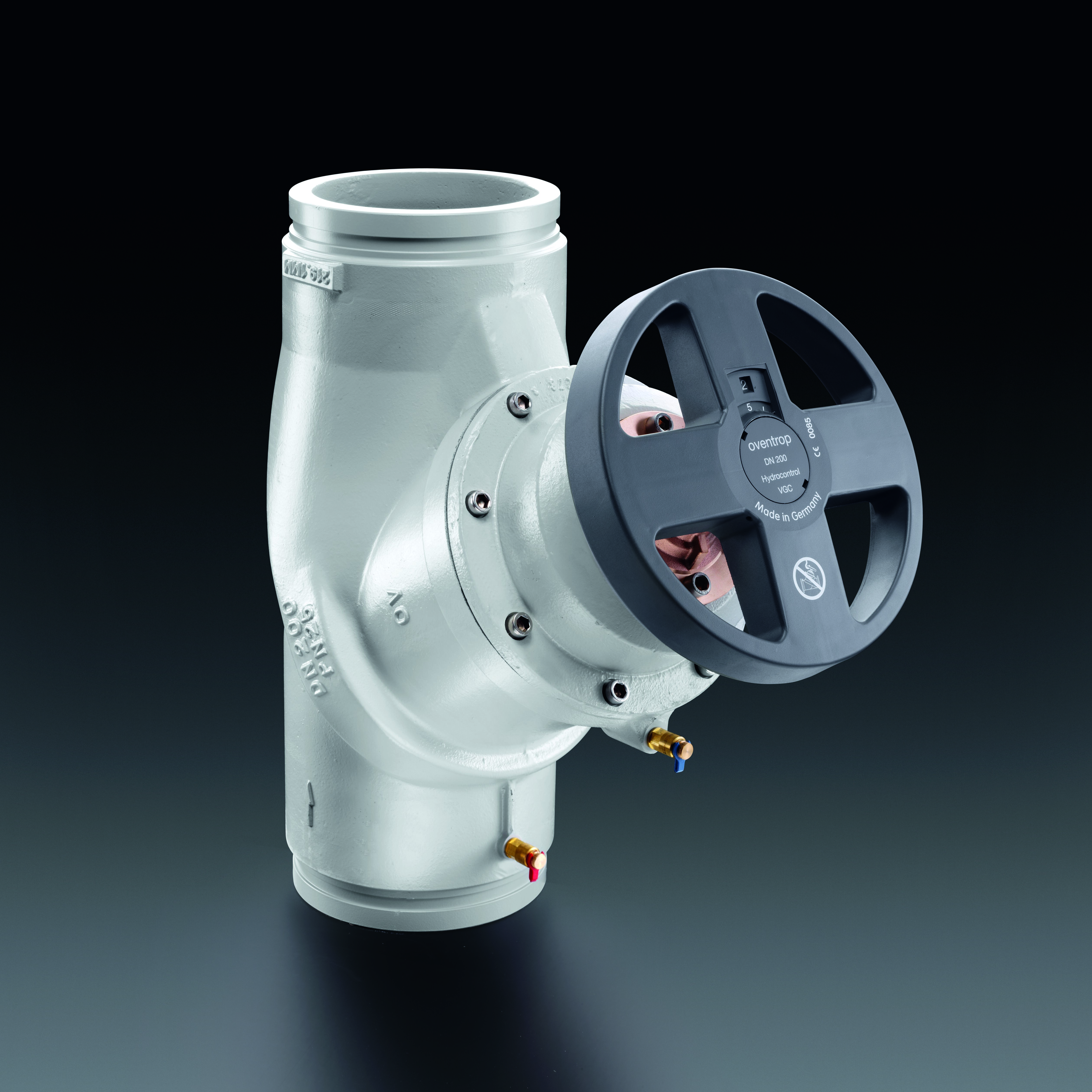

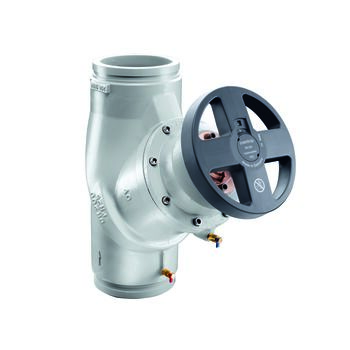

Зображення продукції

	Розмір файлу 1,28 MB Розмір 5040 px x 5040 px Властивості Чітке зображення продукту Виріз Завантажити
	Розмір файлу 2,52 MB Розмір 5040 px x 5040 px Властивості Чітке зображення продукту Виріз Завантажити

Креслення

Розмір файлу

32,35 KB

Розмір

595 px x 575 px

Властивості

Чітке зображення продукту
Виріз

Завантажити

Документи

Інструкція

	Імʼя	Розмір
	L_106265680.pdf більше мов L_106265680.pdf Einbauanleitung L_106265680.pdf L_106265680.pdf L_106265680.pdf L_106265680.pdf L_106265680.pdf L_106265680.pdf L_106265680.pdf L_106265680.pdf L_106265680.pdf L_106265680.pdf	913,43 KB
	106265782.pdf більше мов 106265782.pdf 106265782.pdf 106265782.pdf 106265782.pdf 106265782.pdf 106265782.pdf 106265782.pdf 106265782.pdf 106265782.pdf 106265782.pdf 106265782.pdf 106265782.pdf 106265782.pdf	4,01 MB

Брошура

	Імʼя	Розмір
	Балансування витрати, тиску та температури більше мов Flow, pressure and temperature balancing Robinet de transformation à trois voies pour installation monotube verticale Fachinformation Hydraulischer Abgleich von Heizungs- und Kühlanlagen Equilibrado de caudal, presión y temperatura Гидравлическая увязка Регулирование расхода, давления и температуры Inregelen van debiet, druk en temperatuur Regulacja przepływu, ciśnienia i temperatury Балансиране на дебита, налягането и температурата Echilibrare hidraulicã Bilanciamento delle portate, pressioni e temperature 自控产品 Vyvážení průtoku, tlaku a teploty	3,99 MB

Розміри клапанів

Середній

Температура подаючої

°C

Температура зворотньої

°C

Завантажити

Вт

Обʼємна витрата

Перепад тиску

kv-Значення

Налаштування

Відкриття

Обчислити

ETIM

Klassifizierung
ETIM 7.0

Власність	Значення
Surface protection	Coated
Connection 1	Groove
Connection 2	Groove
Type of control gear	Static
Material quality	Cast iron GG 25 (GJL-250)
With thermometer
Manual operation
Diameter handwheel	300 mm
Article compression class	PN 25
Max. medium temperature (continuous)	150 °C
KIWA certified
Min. medium temperature (continuous)	-10 °C
With drain
With extended measuring nipples
Thermostatic
Flange compression class	PN 25
Spindle angle	60 °
With measuring connector
With impulse pipe connection
Suitable for hot tap water
Suitable for tap water
Suitable for central heating water
With connection 1 coupling
With connection 2 coupling
Height operating element	467 mm
Housing material	Cast iron
Kvs value	814.5
With position indicator
With measuring nipples
Motor-controlled
Nominal inner diameter	DN 200
