Розміри

Розміри виробу

Довжина Ширина Висота Вага
83 mm 62 mm 100 mm 0,52 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага
Картонна коробка 1 130 mm 95 mm 70 mm 0,56 kg
Невідомо 792 1200 mm 800 mm 950 mm 522,73 kg

Зображення

Зображення продукції

  Розмір файлу
403,4 KB
  Розмір
2048 px x 2544 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

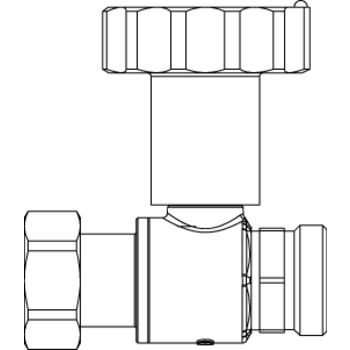

Креслення

  Розмір файлу
8,11 KB
  Розмір
261 px x 301 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
Model Straight
Surface protection Untreated
Material quality Other
Sealing Polytetrafluoroethylene (PTFE)
Operation Lever handle
Article compression class PN 16
Max. medium temperature (continuous) 100 °C
Nominal inner diameter of connection 2 DN 20
KIWA certified
Permitted by NCP
Min. medium temperature (continuous) -10 °C
With drain
Flange compression class PN 16
Angle of the valve 0 °
Housing construction 2-part
Full bore
Handle height 60 mm
Handgrip length 58.5 mm
With connection 1 coupling
With connection 2 coupling
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Fire-safe
DVGW quality mark
Housing material Brass
Spindle material Brass
Medically clean
Nominal inner diameter connection 1 DN 20
Grease-free
Material ball seal Polytetrafluoroethylene (PTFE)
Material ball Brass
Primary spindle seal material Fluor caoutchouc (FPM/FKM)
Secondary spindle seal material Fluor caoutchouc (FPM/FKM)
