Покрівельні кронштейни OKF для черепиці бобровий хвіст
Комплект подовжувача = 2 дахові гаки, регульована висота


Покрівельні кронштейни з оцинкованої сталі OKF для голландської черепиці, регульовані по висоті, додатковий набір = 2 покрівельні кронштейни.

Покрівельні кронштейни, включаючи саморізи, для кріплення на крокви. Попередньо змонтовані пластини для кріплення для швидкого монтажу покрівельних кронштейнів на монтажних шинах (набір для зовнішньої установки).

Кількість кронштейнів визначається під час проектування відповідно до норм (DIN 1055-4 та -5), з урахуванням вітрового та снігового навантаження на будівлю. Умовою для використання за призначенням завжди є здатність поверхні кріплення витримати діючі сили (вага, вітер та снігове навантаження).
Більше не виробляється
Артикул : 1361253
EAN: 4026755405248
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Розміри

Розміри виробу

Довжина Ширина Висота Вага
282 mm 255 mm 128 mm 1,2 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага
Картонна коробка 1 265 mm 235 mm 140 mm 1,38 kg

Зображення

Зображення продукції

  Розмір файлу
328,02 KB
  Розмір
3038 px x 3391 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

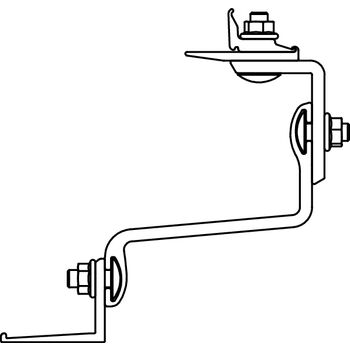

Креслення

  Розмір файлу
16,56 KB
  Розмір
598 px x 572 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
With mounting plate
Adjustable
Material Aluminium
Roofing material Pan
Bracing Screwing
Orientation Horizontal/vertical
Hook width 40 mm
Suitable for pitched roof mounting
Roof perforation necessary
Width mounting plate 140 mm
