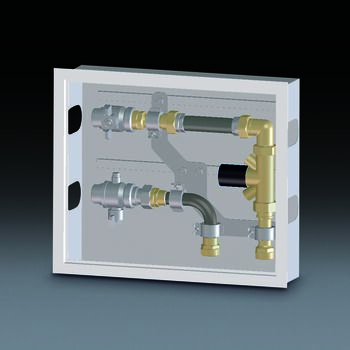

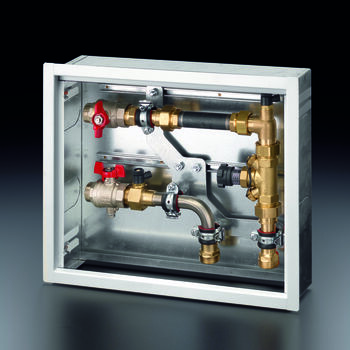

"Floorbox UH"
для підключення контурів панельного опалення без використання розподільчої гребінки


"Floorbox UH" для підключення контурів панельного опалення без використання розподільчої гребінки

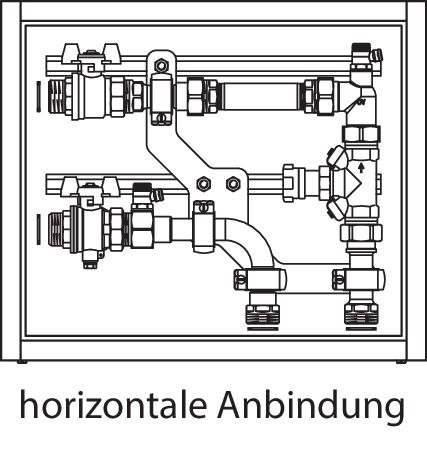

бічне (горизонтальне) підключення

"Floorbox" слугує для підключення контуру панельного опалення до монтажних наборів "Unibox" у квартирах. < br />

Монтажний набір складається з:

Лінія подачі: - кульовий кран G 1 зі штуцером під датчик температури

Лінія зворотного потоку: - регулювальний вентиль "Hycocon VTZ" - елемент для під'єднання теплолічильника - кульовий кран із різьбовими з'єднаннями - повітровідвідник із можливістю промивання - Плоскі ущільнення


Будівельна глибина: від 110 до 145 мм ширина: 400 мм висота: 350 мм
Артикул : 1022668
EAN: 4026755330618
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Розміри

Розміри виробу

Довжина Ширина Висота Вага
432 mm 365 mm 115 mm 7,52 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага
Картонна коробка 1 500 mm 460 mm 130 mm 8,14 kg
Європіддон 10 1200 mm 800 mm 800 mm 104,44 kg
