Регулюючий вентиль HydroControl VFS
PN 16, DN 65, Фланець EN1092-1, kvs: 86.2



  • Основна функція: Регулюючий вентиль
  • Середня: Вода, Водогліколева суміш
  • Рівень тиску: PN 16
  • Номінальний розмір: DN 65
  • Підключення: Фланець EN1092-1
  • kvs: 86.2
  • Робоча температура: -10 - 95 °C
  • Тиск на фланцях: PN 16
  • Попереднє налаштування блокується: Так (з аксесуарами)
  • Вимірювальний ніпель: Classic
  • Метод вимірювання: Визначення витрати за допомогою вимірювання перепаду тиску
  • Матеріал корпуса: Нерж. сталь
  • Виконання: Коса посадка шпинделя
Art.-Nr.: 1063551
EAN: 4026755508116
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни

Розміри

Розміри виробу

Довжина Ширина Висота Вага
290 mm 185 mm 287,5 mm 30,9 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага
Картонна коробка 1 316 mm 206 mm 331 mm 14,8 kg
Невідомо 22 1200 mm 800 mm 820 mm 335 kg

Зображення

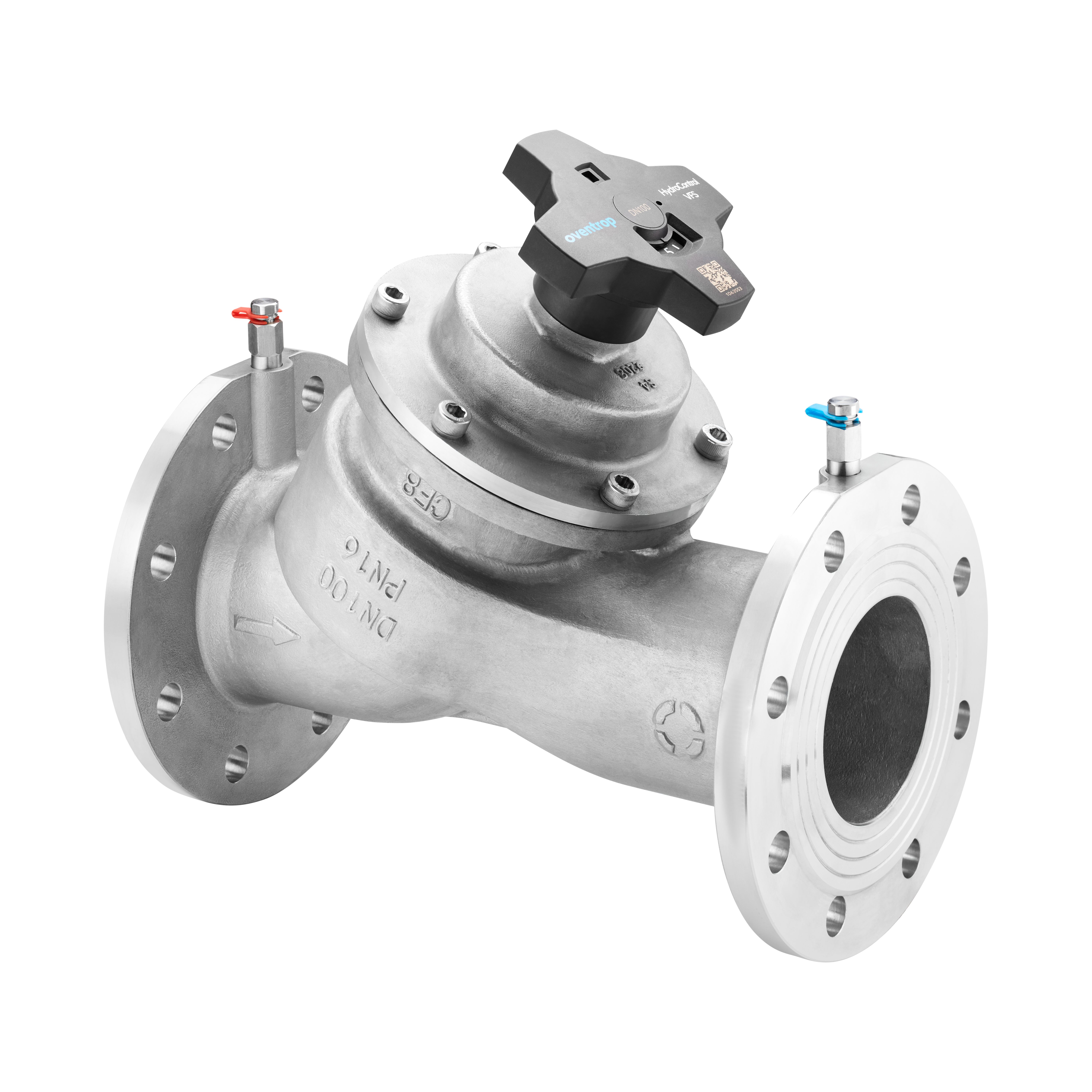

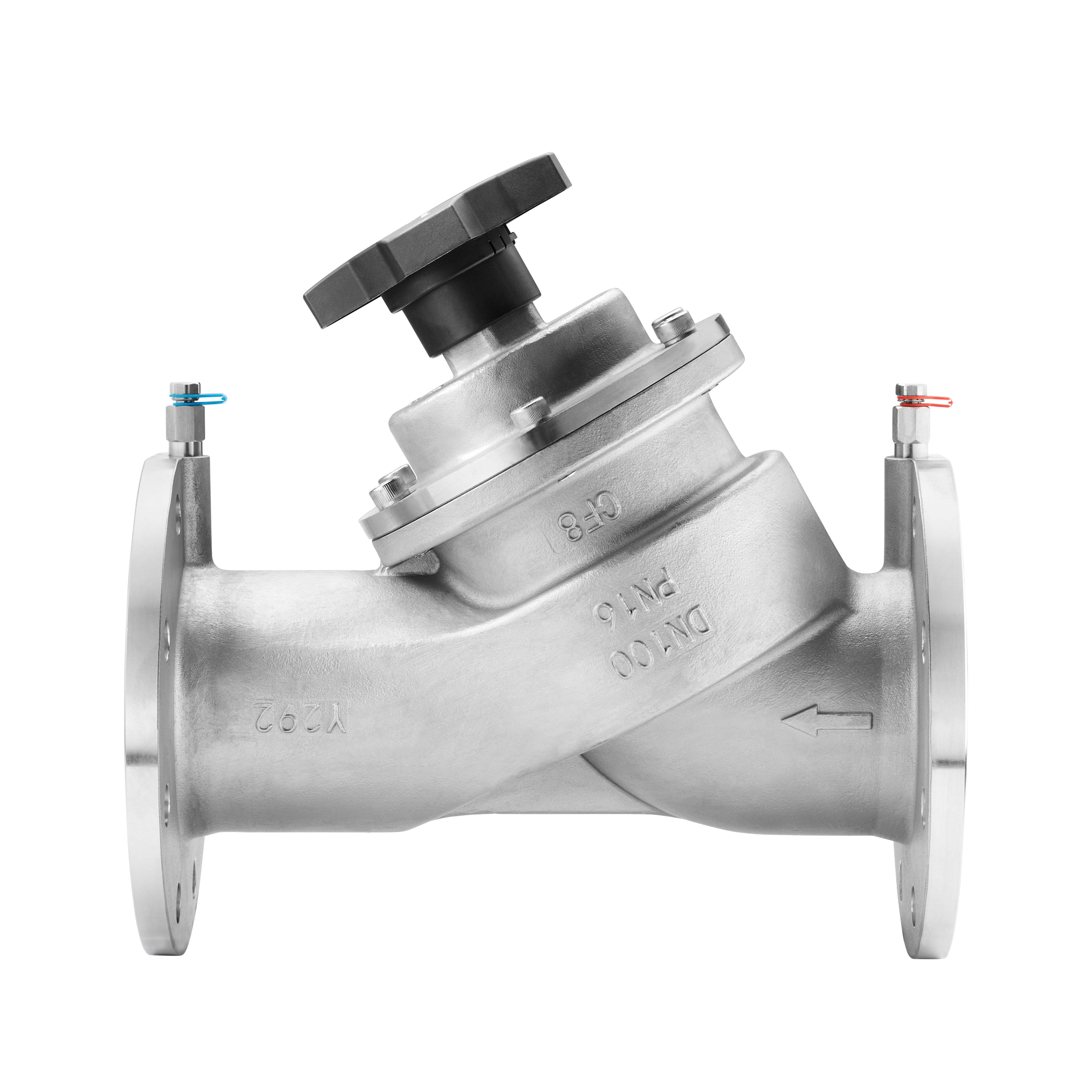

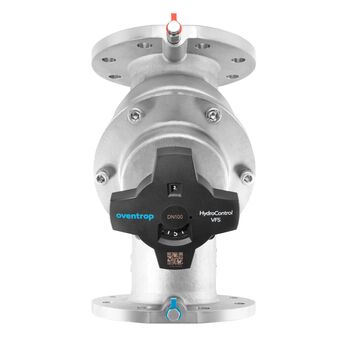

Зображення продукції

  Розмір файлу
1,54 MB
  Розмір
5990 px x 5990 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
1,45 MB
  Розмір
5464 px x 5464 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
1,39 MB
  Розмір
5464 px x 5464 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
1,67 MB
  Розмір
7002 px x 7002 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

Креслення в натуральну величину

  Розмір файлу
63,2 KB
  Розмір
863 px x 481 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

Розміри клапанів

Розміри клапанів

°C
°C
Вт

Лінійні характеристики

задане значення / kv-значення лінії характеристики
