Приєднувальний набір Flypass Set
PN 16, DN 25, Внутрішня різьба / Зовнішня різьба, 400 - 2 500 l/h



  • Основна функція: Приєднувальний набір
  • Рівень тиску: PN 16
  • Номінальний розмір: DN 25
  • Підключення: Внутрішня різьба / Зовнішня різьба
  • Діапазон регулювання: 400 - 2 500 l/h
  • Макс. перепад тиску: 6 bar
  • Вимірювальний ніпель: Classic
  • Метод вимірювання: Перепад тиску p1-p3
  • Робочий хід: 4 mm
  • Теплоізоляція: Опціонально
  • Складається з: Flypass 4TZ Приєднувальна арматура, Сітчасті фільтри, Cocon QTZ
Art.-Nr.: 1149557
EAN: 4026755490053
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни

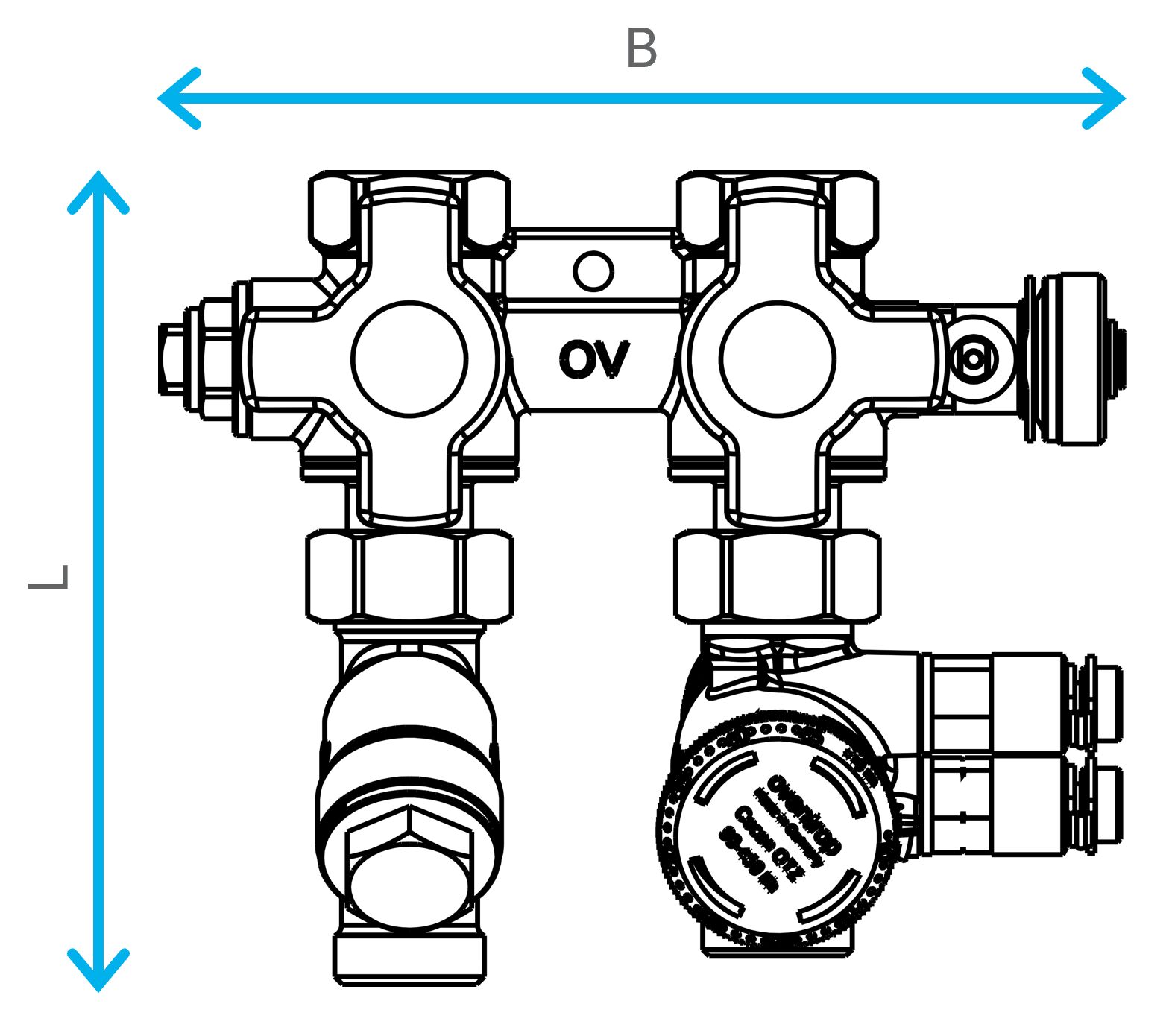

Розміри

Розміри виробу

Довжина Ширина Висота Вага
219 mm 172 mm 74 mm 3,41 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага
Картонна коробка 1 253 mm 185 mm 144 mm 3,43 kg
Невідомо 90 1200 mm 800 mm 950 mm 388,79 kg

Зображення

Зображення продукції

  Розмір файлу
1,15 MB
  Розмір
4815 px x 4815 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

Креслення в натуральну величину

  Розмір файлу
173,69 KB
  Розмір
1568 px x 1390 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
Article compression class PN 16
Nominal inner diameter DN 25
