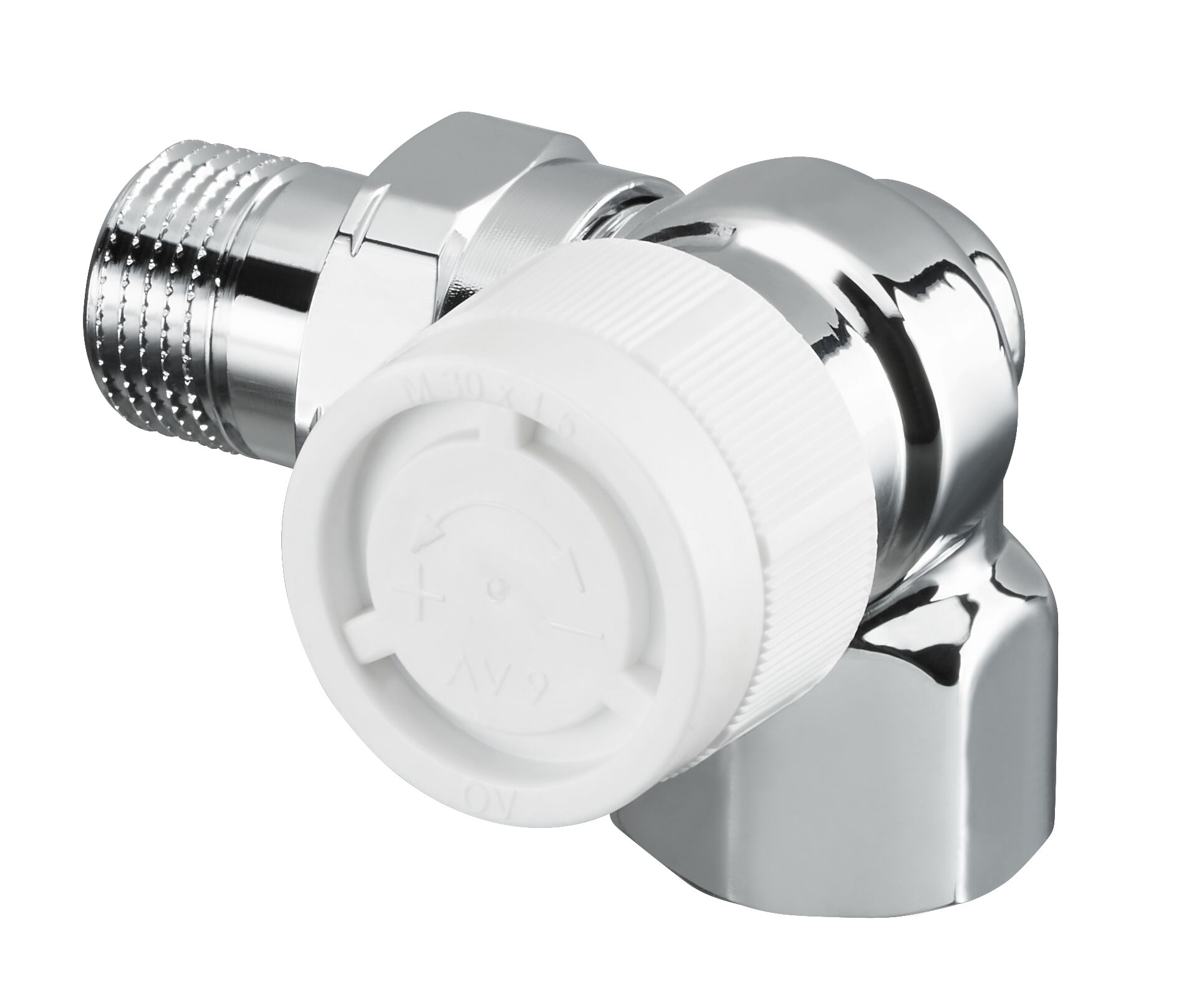

CV 9 Термостатичний вентиль триосьовий правий
DN 15, Rp ½, PN 10, хромований

Будь ласка, зачекайте!

Термостатичний клапан CV 9 в хромованому виконанні для термостатів.
Приєднувальна різьба M 30 x 1,5. Хромована латунь.

Термостатичні клапани CV 9 не підходять для опалювальних установок з парою.
Всі клапани підходять для монтажу з мідними трубами.

Вставки клапана можна замінити за допомогою спеціального інструменту Demo-Bloc без зливу системи.

Макс. робочий тиск ps: 10 бар (PN 10)
Робоча температура ts: від 2 °C до 120 °C
(короткочасно до 130 °C)
Артикул : 1162473
EAN: 4026755436747
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.
Завантажити GAEB


Завантажити текст тендерної документації

Аксесуари

Подовжувач "Unibox" Для термостатичного вентиля, довжина 20 мм
Номер товару 1022698
Ключ для налаштування вентилів серії AV 9
Номер товару 1183962
Спеціальний інструмент, прочистка для всіх вентилей
Номер товару 1188400

Приводи

Термоелектричний привід "Aktor T 2P" "H NC", 230 В, НЗ, 2-х поз., M 30 x 1,5
Номер товару 1012415
Термоелектричний привід „Aktor T 2P“ "L NC", 24 В, НЗ, 2-х поз., M30 x 1,5
Номер товару 1012416
Термоелектричний привід „Aktor T 2P“ "H NO", 230 В, НВ, 2-х поз., M 30 x 1,5
Номер товару 1012425
Термоелектричний привід „Aktor T 2P“ "L NO", 24 В, НВ, 2-х поз., M 30 x 1,5
Номер товару 1012426
Термоелектричний привід „Aktor T 2P“ "H NC", 230 В, НЗ, M 30 x 1,5, допоміжний вимикач
Номер товару 1012435
Термоелектричний привід „Aktor T 2P“ "L NC", 24 В, НЗ, довжина кабеля 2 м
Номер товару 1012442
Термоелектричний привід „Aktor T 2P“ "H NC", 230 В, НЗ, 2-х поз., M 30 x 1,5, довжина кабеля 2 м
Номер товару 1012452
Термоелектричний привід „Aktor T 2P“ "H NC", 230 В, НЗ, 2-х поз., M 30 x 1,5, довжина кабеля 5 м
Номер товару 1012455
Термоелектричний привід „Aktor T 2P“ "H NC", 230 В, НЗ, довжина кабеля 10 м
Номер товару 1012459
Електромоторний сервопривід "Aktor M" без функції антиблокування
Номер товару 1012710
Електромоторний привід 24В, 2-позиційний
Номер товару 1012711
Електромоторний привід "Aktor M" ST L, 24 В, пропорційний привід 0 - 10 В
Номер товару 1012717
Електромоторний привід "Aktor M" Aktor M ST L, 24 В, привід 0-10 В
Номер товару 1012725
Електромоторний привід "Aktor M" 24 В змінного / постійного струму, модулюючий пропорційний привід зі зворотним зв'язком по положенню, приєднувальна різьба M 30 x 1,5
Номер товару 1012726
Електромоторний привід "Aktor M" Aktor M 3P H, 230 В, 3-позиц.
Номер товару 1012729
Електромоторний сервопривід 21 - 32 В (від шини KNX), з'єднувальна різьба M 30 x 1,5
Номер товару 1012746
Термоелектричний привід Aktor T ST 24 В змінного струму, нормально закритий, з'єднувальна різьба M 30 x 1,5
Номер товару 1012953
mote 320 Бездротовий привід з двостороннім радіозв'язком, для "R-Tronic", живлення від батарейок
Номер товару 1150665

Запасні частини

Вентильная вставка для AV 9, CV 9, RFV 9 і E, Multiblock T-RTL та Unibox M 30 x 1,5, DN 10 - DN 20, kv = 0,67
Номер товару 1187047
Вентильна вставка для термостатичних вентилів A, AV 9, ADV 9, CV 9, E, AF, RF і RFV 9, Hycocon ATZ і VTZ для переплутаних подаючої та зворотної ліній, M 30 x 1,5, без попереднього налаштування
Номер товару 1187070
Вентильна вставка для A, AV 9, ADV 9, CV 9, E, AF, RF і RFV 9, Multiblock T, TU і TFU і Unibox для переплутаних подаючої та зворотної ліній, M 30 x 1,5, з попереднім налаштуванням
Номер товару 1187078

Розміри

Розміри виробу

Довжина Ширина Висота Вага
73 mm 63 mm 55 mm 0,31 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага
Мішок 1 74 mm 64 mm 56 mm 0,31 kg
Картонна коробка 25 294 mm 279 mm 100 mm 8,12 kg
Європіддон 2000 1200 mm 800 mm 1058 mm 672,92 kg

Зображення

Зображення продукції

  Розмір файлу
112,92 KB
  Розмір
1931 px x 1583 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

Креслення

  Розмір файлу
21,63 KB
  Розмір
595 px x 393 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
Model Inner thread/outer thread
Shape Right-angled
Surface protection Chromium-plated
Material housing Brass
Suitable for single pipe system
Suitable for two pipe system
Size of pipe connection 1/2 inch (15)
Size of radiator connection 1/2 inch (15)
Size of thermostatic adjustment element M30 x 1.5
Can be preset
