запірно-різьбове приєднання "Combi 3"
¾НГ x ½ВР, для радіаторного вентиля


"Combi 3"

Латунна арматура, корпус нікельований. Диск клапана з латуні з кільцевим ущільненням EPDM. Латунний захисний ковпачок з додатковим м'яким ущільненням.

Поодинокі фітинги використовуються для радіаторів з двома трубними розподільниками. Для попереднього налаштування, ізоляції, зливу та наповнення радіатора.

Фітинг "Multiflex" підходить для радіаторів з вбудованим розподільником наступних виробників:

Baufa, Brötje, Brugman, Buderus, De 'Longhi, Kermi, Radel, Ribe, Vogel + Noot
Артикул : 1016166
EAN: 4026755302547
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Розміри

Розміри виробу

Довжина Ширина Висота Вага
63 mm 47 mm 35 mm 0,22 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага
Мішок 1 70 mm 50 mm 35 mm 0,22 kg
Картонна коробка 25 190 mm 185 mm 144 mm 5,69 kg
Європіддон 4200 1200 mm 800 mm 1158 mm 978,58 kg

BIM/CAD

Завантажити CAD-файли
Формат Розмір Завантажити
Revit 480 KB
Завантажити
IFC 272,49 KB
Завантажити
DWG (3D) 79,71 KB
Завантажити
DWG 20,34 KB
Завантажити
DXF (3D) 504,35 KB
Завантажити
DXF 56,11 KB
Завантажити
STEP 145,94 KB
Завантажити
OBJ / MTL 44,51 KB
Завантажити

Повідомлення для CAD-переглядача

Щоб відкрити CAD-Viewer і завантажити CAD-дані, будь ласка, один раз завантажте та встановіть CAD-App.

Зображення

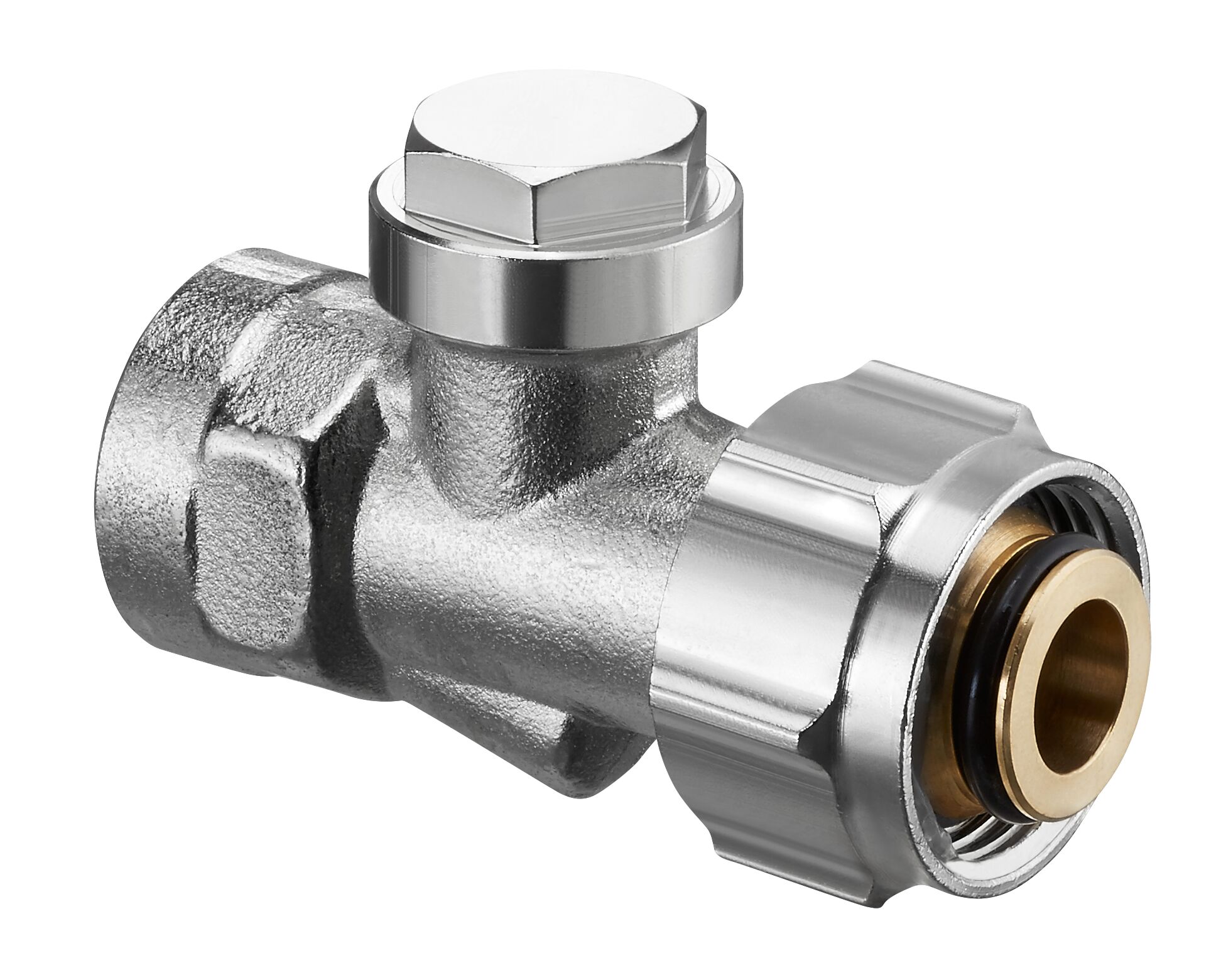

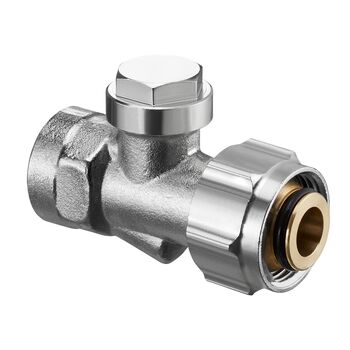

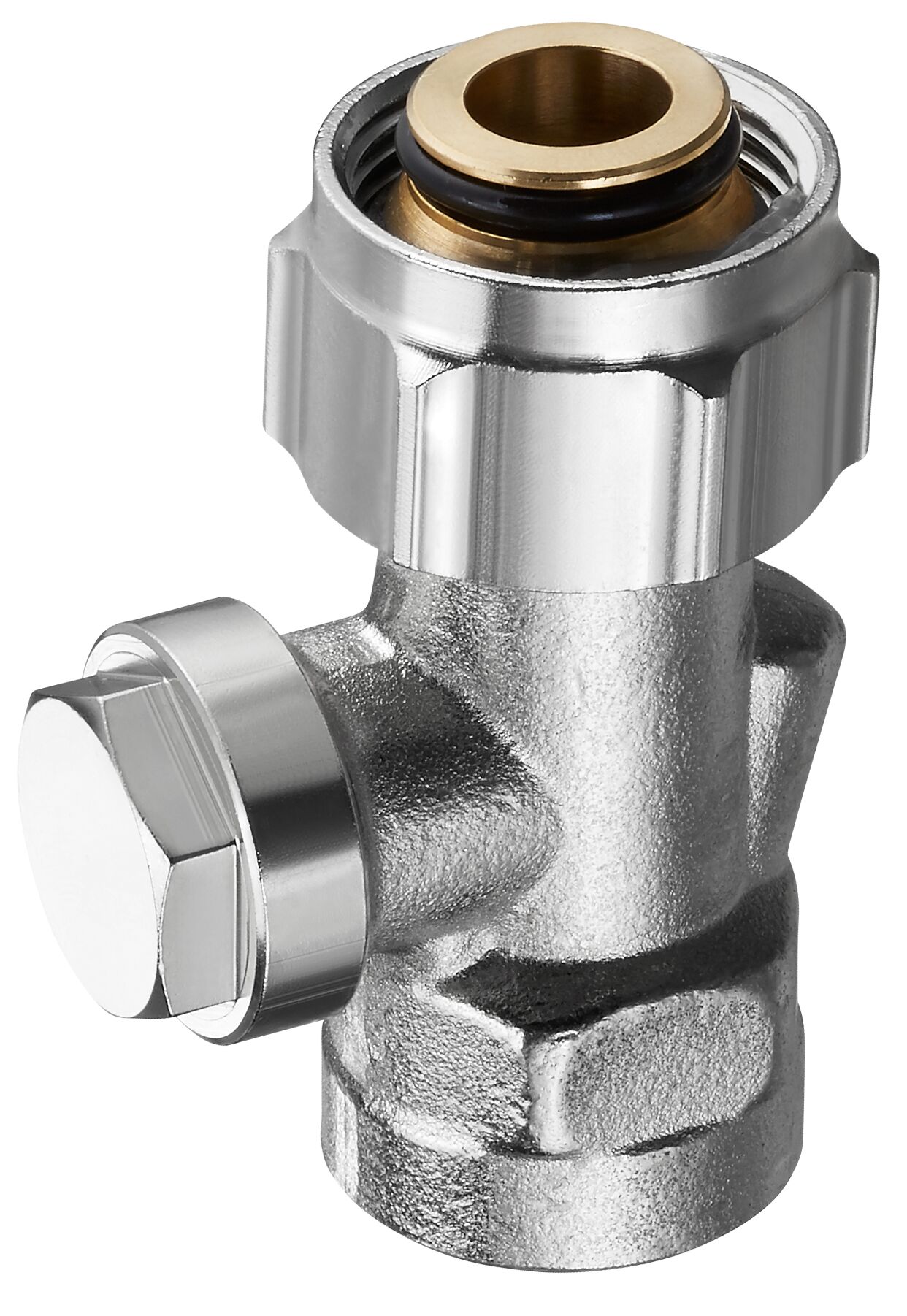

Зображення продукції

  Розмір файлу
258 KB
  Розмір
1242 px x 1802 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
271,52 KB
  Розмір
1944 px x 1560 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

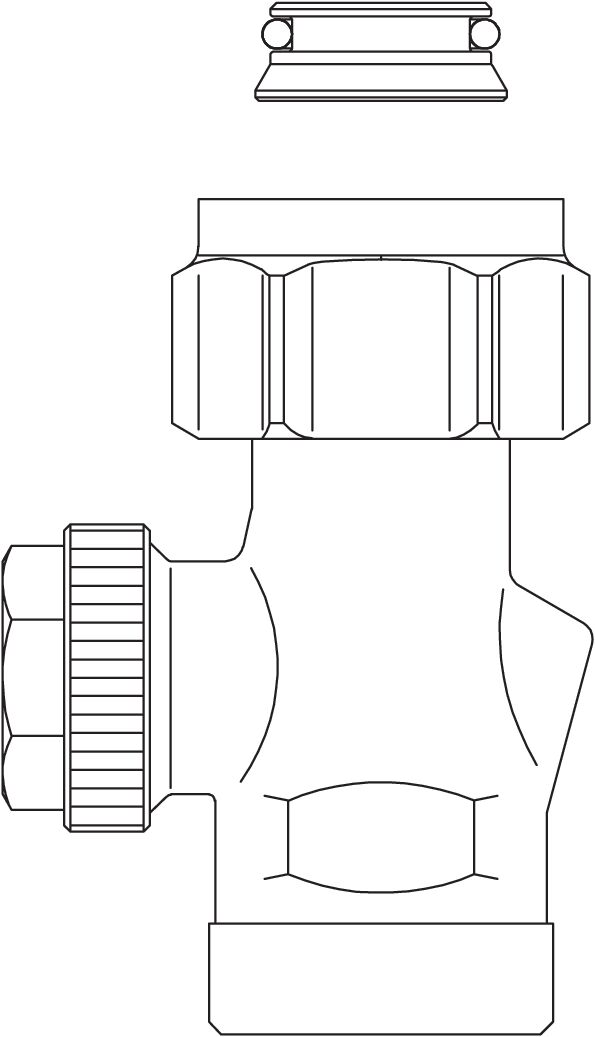

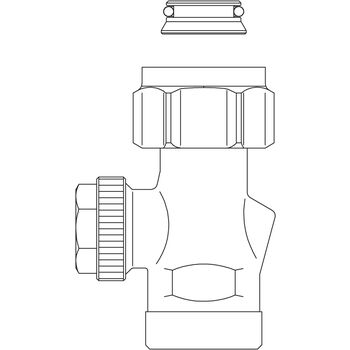

Креслення

  Розмір файлу
31,67 KB
  Розмір
595 px x 1037 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
Model Tailpiece/Inner thread
Surface protection Nickel-plated
Right-angled model
Adjustable
With compression set
With drain
Size of pipe connection 3/4 inch Euro conus
Size of radiator connection 3/4 inch (20)
Shortened construction length
Reverse direction of flow
Housing material Brass
