Набори приєднувальних втулок для "Cocon 2TZ/QTZ/4TR"
2 різьб.втулки, DN 15, ½


Комплект = 2 патрубки з внутрішньою різьбою

R ½ для клапана DN 15
Артикул : 1140282
EAN: 4026755263800
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Розміри

Розміри виробу

Довжина Ширина Висота Вага
60 mm 38 mm 33 mm 0,14 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага
Мішок 1 60 mm 38 mm 33 mm 0,15 kg
Картонна коробка 10 90 mm 95 mm 145 mm 1,49 kg
Невідомо 3840 1200 mm 800 mm 950 mm 652,16 kg

Зображення

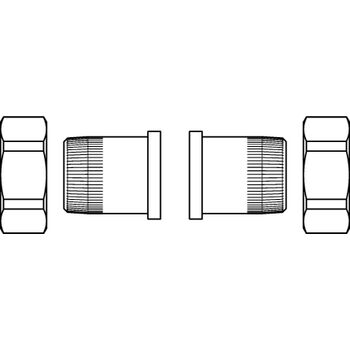

Зображення продукції

  Розмір файлу
288,49 KB
  Розмір
2822 px x 2822 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

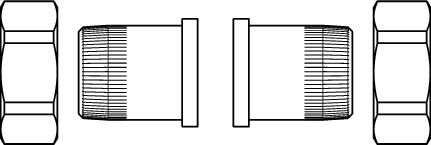

Креслення

  Розмір файлу
8,87 KB
  Розмір
431 px x 145 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
Model Other
Shape Straight
Wrench width 30 mm
Connection 1 Outer thread conical BSPT-R (ISO 7-1)
Connection 2 Union nut
Bend angle 0 °
Surface protection connection 1 Untreated
Surface treatment connection 1 Untreated
Surface protection connection 2 Untreated
Surface treatment connection 2 Untreated
Max. medium temperature (continuous) 120 °C
Capped
Bend radius 0 mm
With gaskets
Nominal inner diameter of connection 2 3/4 inch (20)
Eccentric
Gastec QA
KIWA certified
Min. medium temperature (continuous) -10 °C
With drain
With de-aerator
Outer pipe diameter connection 1 20.95 mm
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Seal material Ethylene-propylene diene monomer rubber (EPDM)
Reducing
Max. operating pressure at 20 °C 25 bar
Nominal inner diameter connection 1 1/2 inch (15)
Material connection 1 Brass
Material connection 2 Brass
Material quality connection 1 Other
Material quality connection 2 Other
