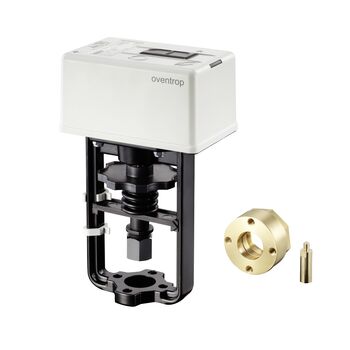

Моторний привід Aktor M безперервної дії з керуванням 0(2) - 10 В або 0(4) - 20 мА або 2-точковим/3-точковим керуванням
24 В AC/DC, включаючи адаптер, затискне з'єднання


Привід Aktor M, 24 В змінного струму

Модулюючий контролер з 0(2) - 10 В або 0(4) - 20 мА або перемикання як вкл/викл або плаваюче управління. Лінія характеристики регулюється.

З сигналом зворотного зв'язку по положенню 0 - 10 В. Хід 20 мм, з адаптером.

Для незалежних від тиску регулюючих клапанів Cocon QTR/QFC DN 40 до DN 100.
Артикул : 1158023
EAN: 4026755491739
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Розміри

Розміри виробу

Довжина Ширина Висота Вага
0 mm 0 mm 0 mm 0,32 kg

Пакувальні одиниці

Тип Кількість Довжина Ширина Висота Вага
Картонна коробка 1 295 mm 195 mm 164 mm 0,54 kg
Європіддон 112 1200 mm 800 mm 1308 mm 83,82 kg

BIM/CAD

Завантажити CAD-файли
Формат Розмір Завантажити
Revit 520 KB
Завантажити
IFC 231,63 KB
Завантажити
DWG (3D) 52,34 KB
Завантажити
DWG 22,67 KB
Завантажити
DXF (3D) 327,24 KB
Завантажити
DXF 113,46 KB
Завантажити
STEP 119,56 KB
Завантажити
OBJ / MTL 11,94 KB
Завантажити

Зображення

Зображення продукції

  Розмір файлу
429,86 KB
  Розмір
4224 px x 4224 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити
  Розмір файлу
754,45 KB
  Розмір
5000 px x 5000 px
  Властивості
  •  Чітке зображення продукту
  •  Виріз
Завантажити

ETIM

Klassifizierung
ETIM 7.0
Власність Значення
