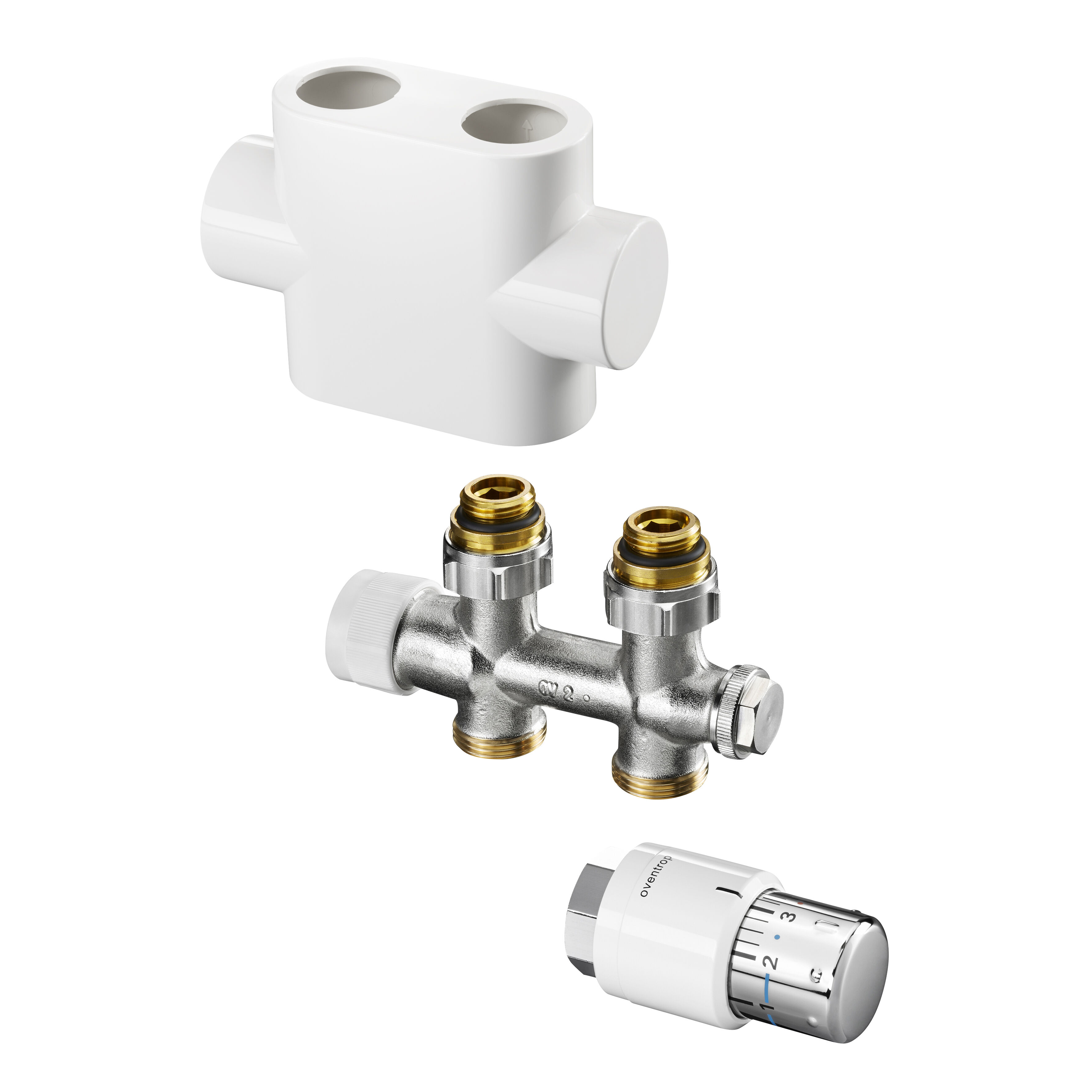

Name: Комплект із прохідним Multiblock T та Uni SH для рушникосушок підключення до радіатора внутрішня різьба G ½, з вузлом Multiblock T, дизайнерська кришка, термостат Uni SH і SH-Cap, білий/хром
Brand: OVENTROP
SKU: 1184183

Опис Розміри Зображення Документи ETIM

Комплект із прохідним Multiblock T та Uni SH для рушникосушок
підключення до радіатора внутрішня різьба G ½, з вузлом Multiblock T, дизайнерська кришка, термостат Uni SH і SH-Cap, білий/хром

Комплекти підключення до радіаторів Multiblock T для ванної кімнати

для використання на радіаторах з підключенням подачі та обратки. Відстань між трубами 50 мм.

Складається з: - Multiblock T, одно-/двотрубний вузел, поворотний з попередньою настройкою - Декоративна кришка - Uni SH, термостат з різьбовим з'єднанням M 30 x 1,5 - SH -Cap< br / >
Використовується: в одно- і двотрубних системах як термостатичний вентиль, як запірна арматура, для зливу, для заповнення. З нульовою позицією. Діапазон заданих значень: 7-28 °C Градуювання: 0 ☼ 1-5

Артикул : 1184183
EAN: 4026755314977
Виробник: Oventrop GmbH & Co. KG
Можливі технічні зміни.

Завантажити GAEB

Завантажити текст тендерної документації

Розміри

Розміри виробу

Довжина	Ширина	Висота	Вага
128 mm	89 mm	113 mm	0,82 kg

Пакувальні одиниці

Тип	Кількість	Довжина	Ширина	Висота	Вага
Картонна коробка	1	133 mm	92 mm	113 mm	0,86 kg
Картонна коробка	12	390 mm	295 mm	220 mm	10,73 kg
Європіддон	40	1200 mm	800 mm	1427 mm	452,36 kg

Зображення

Зображення продукції

	Розмір файлу 1000,66 KB Розмір 5964 px x 5964 px Властивості Чітке зображення продукту Виріз Завантажити
	Розмір файлу 467,94 KB Розмір 3543 px x 3543 px Властивості Чітке зображення продукту Виріз Завантажити
	Розмір файлу 1,72 MB Розмір 5964 px x 5964 px Властивості Чітке зображення продукту Виріз Завантажити
	Розмір файлу 190,02 KB Розмір 2115 px x 1520 px Властивості Чітке зображення продукту Виріз Завантажити
	Розмір файлу 467,94 KB Розмір 3543 px x 3543 px Властивості Чітке зображення продукту Виріз Завантажити
	Розмір файлу 273,12 KB Розмір 2525 px x 2525 px Властивості Чітке зображення продукту Виріз Завантажити

Креслення

Розмір файлу

32,18 KB

Розмір

596 px x 637 px

Властивості

Чітке зображення продукту
Виріз

Завантажити

Документи

Інструкція

	Імʼя	Розмір
	L_118401381.pdf більше мов L_118401381.pdf Einbauanleitung L_118401381.pdf L_118401381_CS.pdf	4,12 MB

Брошура

	Імʼя	Розмір
	"Ексклюзивні радіаторні клапани" для дому більше мов “Exclusive radiator valves” for home and bath Robinetterie et systèmes «haut de gamme» pour l’habitat Exklusive Armaturen und Systeme für Wohnungen und „Objekte“ Эксклюзивная арматура и системы для жилых помещений и зданий p_exclusive_nl.pdf Луксозни радиаторни вентили за жилища и бани Termostate şi ventile seria exclusivă pentru camere şi băi	2,57 MB
	Термостати "Uni SH" / "pinox H" і фітинги "Multiblock T/TF" для сучасних радіаторів і рушникосушок більше мов Thermostats “Uni SH” / “pinox H ” and fittings “Multiblock T/TF” for modern radiators and towel radiators Thermostat «Uni SH»/«pinox H», et raccords «Multiblock T/TF» pour radiateurs modernes et radiateurs sèche-serviettes Thermostat „Uni SH”/„pinox H“ und „Multiblock T/TF” für moderne Radiatoren und Badheizkörper Combinación de Termostato “Uni SH” y bloque de conexión “Multiblock T” para radiadores modernos y toalleros Thermostaat "Uni SH", afsluiter "Reeks E" en "Multiblock T/TF" voor moderne woning- en badkamerradiatoren Termostat „Uni SH”, zawory typoszeregu „E” i „Multiblock T/TF” do grzejników łazienkowych Termostatická hlavice „Uni SH”, ventily „konstrukãní fiady E” a „Multiblock T/TF” pro moderní radiátory a koupelnová otopná tûlesa	623,94 KB
	Регулювання температури в приміщенні - Термостати, клапани та фітинги більше мов Room Temperature Control - Thermostats, Valves and Fittings Raumtemperaturregelung_FR_2023_02_web.pdf Raumtemperaturregelung - Thermostate und Armaturen Reglarea temperaturii în încăperi - Termostate și armături Regulacja temperatury pomieszczeń - Termostaty i armatura	3,81 MB

ETIM

Klassifizierung
ETIM 7.0

Власність	Значення
Colour	White
RAL-number	9010
Type	H support block
Medium temperature	2 - 120
Automatic flow control
Thermostat connection direction	Left and right
With return temperature limiter
With reducing coupling
Distance centre-to-centre	50
Max. operating pressure	10
Connection direction, pipes	Towards floor
Suitable for single pipe system
Suitable for two pipe system
Centre-to-centre distance	50 mm
Control element H, support block right
Control element H, support block left
Controllable
Size of pipe connection	3/4 inch Euro conus
Suitable for filling/drain tap
Size of radiator connection	1/2 inch
Kv 2 value	0.57
Radiator valve preset
Size of thermostatic adjustment element	M30 x 1.5
With thermostat button
With design cover
Kvs value	0.81
