Válvula corte Typ SVE
PN10, latón, DN20, G1 1/4"RH


OVENTROP-Válvula corte Typ SVE PN10, latón, DN20, G1 1/4"RH

Material: latón

DN: DN 20

Presión nominal: 10 bar
máx. temperatura de funcionamiento: 120 °C

Artículo: 1070006
EAN: 4026755128321
Manufacturer: Oventrop GmbH & Co. KG
Subject to technical modifications without notice.
Dimensión del artículo
Longitud Anchura Altura Peso
53 mm 49,7 mm 54 mm 0,29 kg
Unidades de embalaje
Tipo Cantidad Longitud Anchura Altura Peso
Caja de cartón 1 57 mm 57 mm 57 mm 0,3 kg
Caja de cartón 10 315 mm 155 mm 75 mm 3,07 kg
Fotos del producto
  Tamaño del archivo
457,52 KB
  Tamaño
1686 px x 2006 px
  Propiedades
  •  Limpiar imagen de producto
  •  Separar
Download
  Tamaño del archivo
13 KB
  Tamaño
197 px x 313 px
  Propiedades
  •  Limpiar imagen de producto
  •  Separar
Download
  Tamaño del archivo
17,68 KB
  Tamaño
197 px x 313 px
  Propiedades
  •  Limpiar imagen de producto
  •  Separar
Download
  Tamaño del archivo
88,41 KB
  Tamaño
685 px x 685 px
  Propiedades
  •  Limpiar imagen de producto
  •  Separar
Download

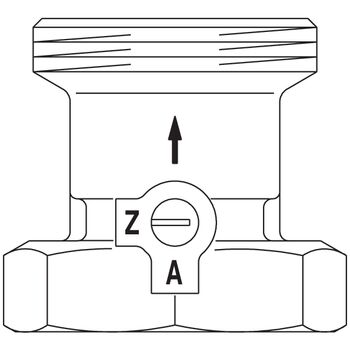

Dibujos
  Tamaño del archivo
28,4 KB
  Tamaño
595 px x 566 px
  Propiedades
  •  Limpiar imagen de producto
  •  Separar
Download
Hojas técnicas
  Nombre Tamaño
Check valves PN 10 1,71 MB
Klassifizierung
ETIM 7.0 EC011469
Check valve
Característica Valor
Model Straight
Height 53 mm
Surface protection Untreated
Material quality Other
Sealing Other
Article compression class PN 10
Max. medium temperature (continuous) 120 °C
KIWA certified
Permitted by NCP
Flange compression class PN 10
Valve shape Other
With lock spring
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Housing material Brass
Connections Outer thread cylindrical BSPP-G (ISO 228-1)
Norm DIN
Nominal inner diameter DN 20
