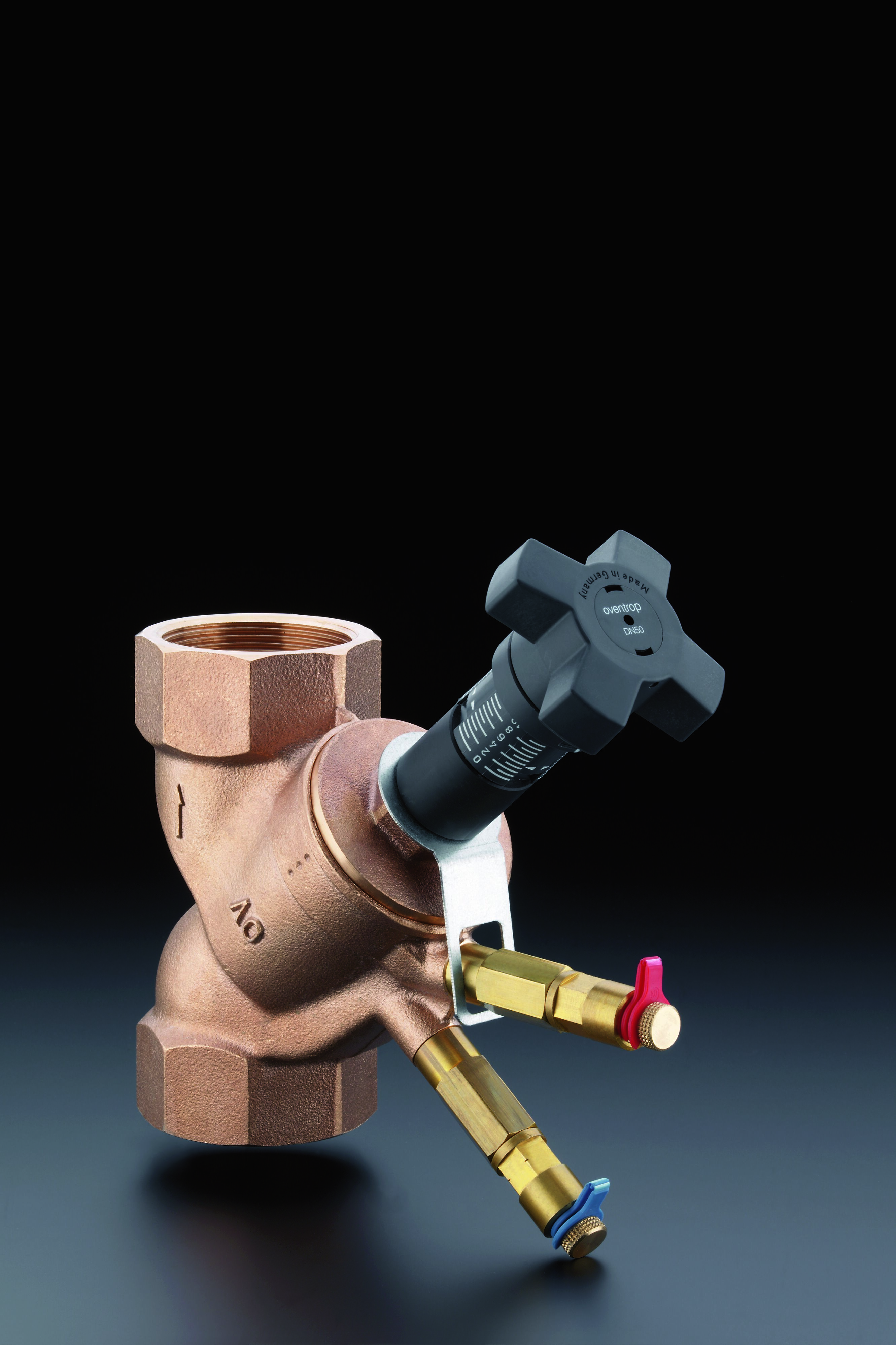

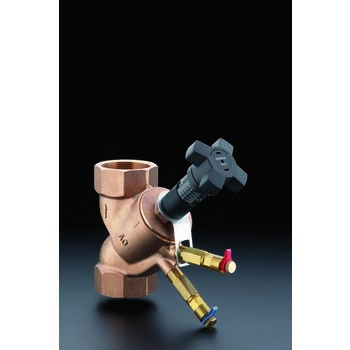

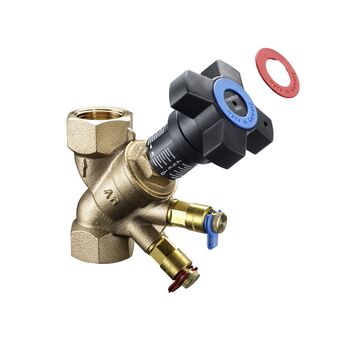

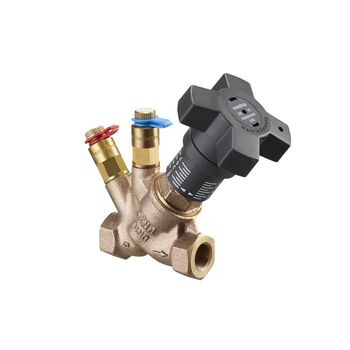

Valvola di bilanciamento "Hydrocontrol VTR"
DN 25, con due prese di misura, bronzo


OVENTROP-Valvola di bilanciamento "Hydrocontrol VTR", in bronzo, PN 25

con sede obliqua e preregolazione micrometrica in continuo, sicura, visibile in ogni momento. Lettura della preregolazione indipendente dalla posizione del volantino.
Tutti gli elementi funzionali sono sul lato volantino.

Possono essere installate sia sulla mandata sia sul ritorno.

Corpo valvola e parte superiore in bronzo, asta e cono in ottone resistente alla corrosione, cono con guarnizione in PTFE, guarnizione asta con doppio O-Ring che non necessita di manutenzione.

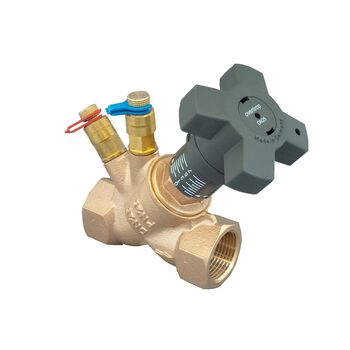

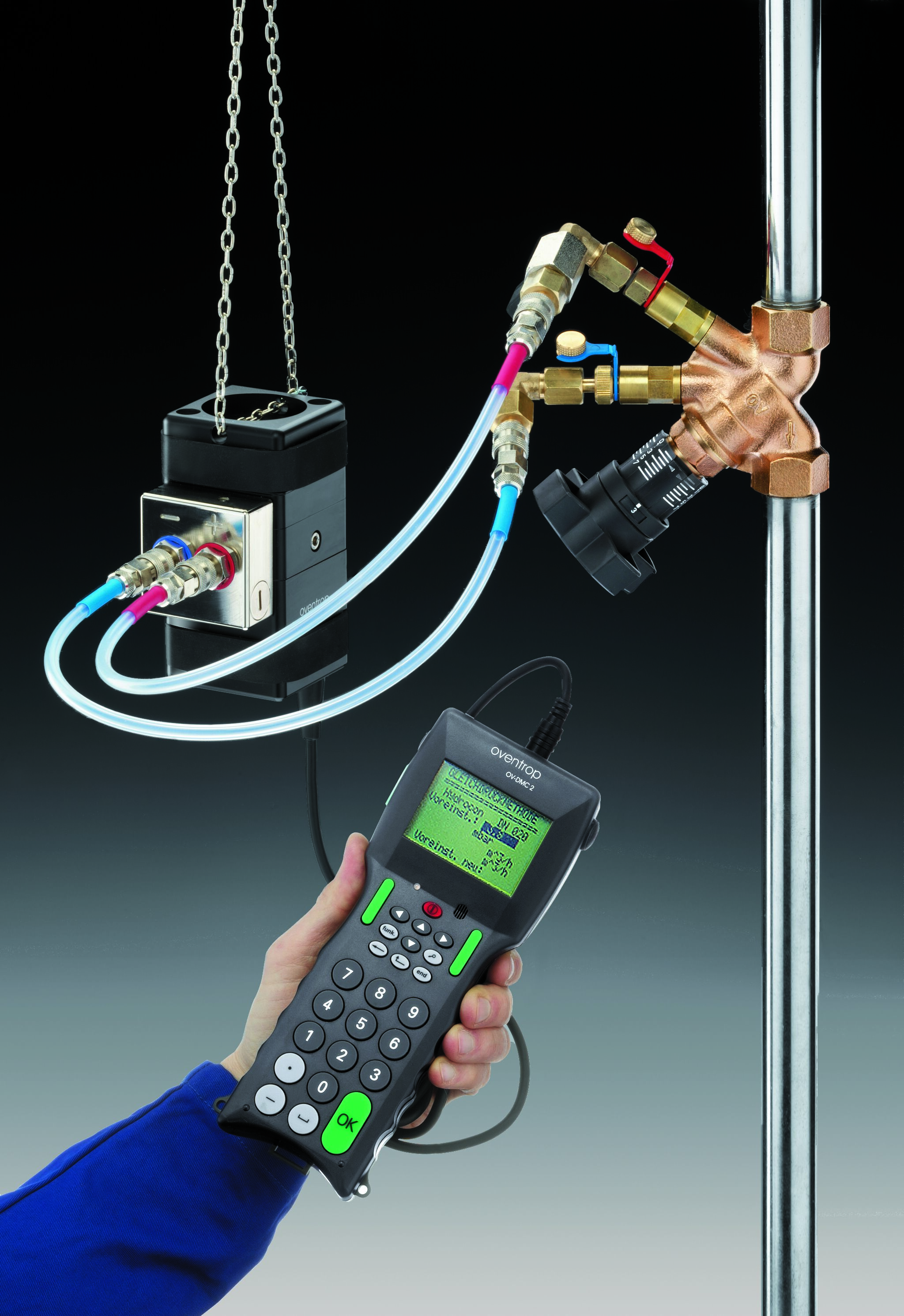

Con set accessori montati Set 2 = 2 prese di misura G 1/4".

Attacco con filettatura femmina su entrambi i lati sec. EN 10226

Material: Bronzo
Surface: grezzo

kvs: 8.89
DN: DN 25

Pressione nominale: 25 bar
min. operating temperature: -20 °C
max. operating temperature: 150 °C

Item no.: 1060208
EAN: 4026755125092
Manufacturer: Oventrop GmbH & Co. KG
Subject to technical modifications without notice.
Download GAEB Download testo di capitolato
Dimensioni del prodotto
Lunghezza Larghezza Altezza Peso
137 mm 143 mm 60 mm 1 kg
Unità di imballaggio
Tipologia Quantita` Lunghezza Larghezza Altezza Peso
Cartone 1 151 mm 153 mm 70 mm 1,09 kg
Cartone 10 326 mm 298 mm 258 mm 11,35 kg
Europallet 360 1200 mm 800 mm 1080 mm 420 kg

Avviso su CAD Viewer

Per aprire CAD-Viewer e scaricare i dati CAD, è necessario installare una volta localmente l'App CAD.

Immagine del prodotto
  Dimensione file
593,88 KB
  Dimensione immagine
3840 px x 3840 px
  Proprietà
  •  Immagine nitida del prodotto
  •  Ritaglio
Download
  Dimensione file
407,13 KB
  Dimensione immagine
2639 px x 2639 px
  Proprietà
  •  Immagine nitida del prodotto
  •  Ritaglio
Download
  Dimensione file
156,23 KB
  Dimensione immagine
2272 px x 1712 px
  Proprietà
  •  Immagine nitida del prodotto
  •  Ritaglio
Download
  Dimensione file
1,73 MB
  Dimensione immagine
6076 px x 6076 px
  Proprietà
  •  Immagine nitida del prodotto
  •  Ritaglio
Download
  Dimensione file
847,15 KB
  Dimensione immagine
2048 px x 2980 px
  Proprietà
  •  Immagine nitida del prodotto
  •  Ritaglio
Download
  Dimensione file
424,55 KB
  Dimensione immagine
2322 px x 3062 px
  Proprietà
  •  Immagine nitida del prodotto
  •  Ritaglio
Download
  Dimensione file
425,45 KB
  Dimensione immagine
2322 px x 3062 px
  Proprietà
  •  Immagine nitida del prodotto
  •  Ritaglio
Download
  Dimensione file
959,85 KB
  Dimensione immagine
2662 px x 3994 px
  Proprietà
  •  Immagine nitida del prodotto
  •  Ritaglio
Download

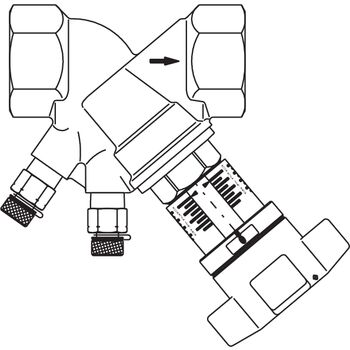

Disegni
  Dimensione file
45,9 KB
  Dimensione immagine
595 px x 583 px
  Proprietà
  •  Immagine nitida del prodotto
  •  Ritaglio
Download
Catalogo "Dati tecnici"
  Nome Dim. File
Hydrocontrol VTR/VPR Scheda tecnica 547,23 KB
Brochure
Istruzioni
  Nome Dim. File
L_106010384.pdf 1,59 MB

Dimensionamento valvola

°C
°C
Watt
Classification
ETIM 7.0 EC011463
Regulating valve
Property Value
Trattamento superficiale non trattato
tipo cablaggio statico
qualità del materiale Bronzo (Rg 5)
con termometro
comando manuale
Diameter handwheel 70 mm
articolo stadio di pressione PN 25
max. temperatura media (funzionamento continuato) 150 °C
sigillo di approvazione KIWA
min. temperatura media (funzionamento continuato) -20 °C
With drain
With extended measuring nipples
termostatico
livello di pressione flangia PN 25
lunghezza operativa collegamento 1 97.5 mm
Spindle angle 50 °
With measuring connector
With impulse pipe connection
Adatto per acqua calda sanitaria
Adatto per acqua sanitaria
Suitable for central heating water
con raccordo di collegamento 1
con raccordo di collegamento 2
altezza operativa 119 mm
materiale della scatola bronzo
valore Kvs 8.89
With position indicator
With measuring nipples
comandato a motore
diametro nominale interno DN 25
