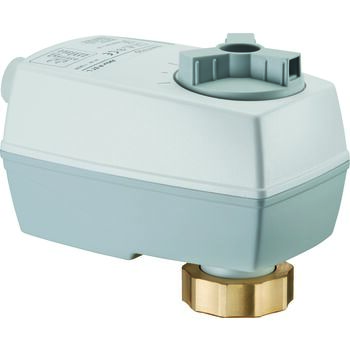

„Optibal W6“ 6-ходовой шаровой кран
DN15, PN16, AG mit Eurokonus

Габариты товара
Длина Ширина Высота Вес
116 mm 85 mm 85 mm 1,26 kg
Габариты упаковки
Материал Количество в упаковке Длина Ширина Высота Вес
Картон 1 190 mm 120 mm 100 mm 1,33 kg
Download CAD-Formats
Format Size Download
DXF 143,29 KB  Download
DWG 30,87 KB  Download
RFA 508 KB  Download
STEP 200,95 KB  Download
DWG 3D 120,33 KB  Download
DXF 3D 857,4 KB  Download
OBJ / MTL 78,05 KB  Download
Изображения продукта
  Размер файла
353,61 KB
  Размер изображения
1726 px x 2398 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
  Размер файла
410,76 KB
  Размер изображения
3840 px x 3840 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
  Размер файла
498,11 KB
  Размер изображения
3484 px x 3484 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
  Размер файла
505,69 KB
  Размер изображения
3840 px x 3840 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
  Размер файла
394,31 KB
  Размер изображения
4126 px x 4126 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
  Размер файла
497,44 KB
  Размер изображения
4126 px x 4126 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
Руководство
  Имя Размер файла
L_113200480.pdf 1,03 MB
DWG (3D) File
DXF (3D) File
Circuit diagram
  Имя Размер файла
EN-1155536-60-V2333 h a c 6wv.pdf 115,83 KB
EN-1155536-61-V2333 h a c 6wv and control v.pdf 127,65 KB
Classification
ETIM 7.0 EC003084
Six-way control valve
Property Value
Surface protection Untreated
Number of mounting holes 1
Kvs value 1 3.2
Kvs value 2 3.2
Reversing valve
Dead band (all ports closed) 36 - 54
Article compression class PN 16
Max. medium temperature (continuous) 90 °C
Min. medium temperature (continuous) 0 °C
Shaft height 98.5 mm
Built-in pressure relief valve
Housing material Brass
Connections External thread
Nominal inner diameter 3/4 inch (20)
Max. pressure difference in opened position 2 kPa
Ground characteristic Linear
With ISO 5211 Direct Mount top flange
