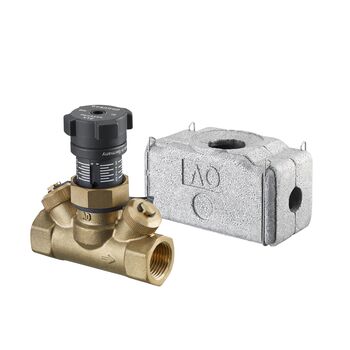

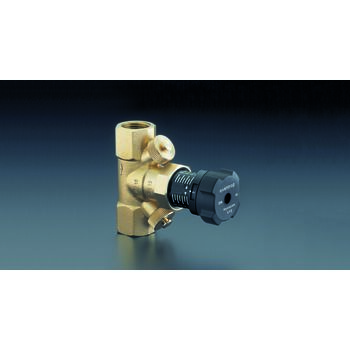

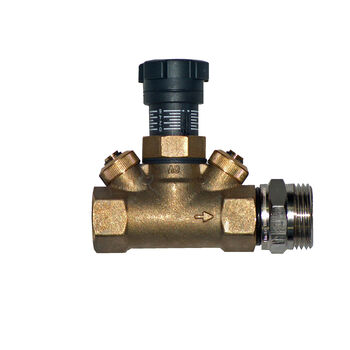

Регулирующий вентиль „Hycocon VTZ“, латунь
DN20, PN16, 3/4"ВР


OVENTROP-Hycocon V, регулирующий вентиль, PN 16, с наружной резьбой по DIN 2999, от -20 C до 120 C, не для пара. Прямая посадка шпинделя, бесступенчатая, легко считываемая с маховика в любой момент времени преднастройка. Вентильный корпус и головка вентиля из латуни, стойкой к выщелачиванию цинка.

Материал: Messing
Поверхность:
kvs: 2.7
Номинальный диаметр: DN 20

Максимальное рабочее давление: 16 bar
Минимальная рабочая температура: -10 °C
Максимальная рабочая температура: 120 °C

Item no.: 1061706
EAN: 4026755238242
Manufacturer: Oventrop GmbH & Co. KG
Subject to technical modifications without notice.
Скачать GAEB Скачать описание продукта
Габариты товара
Длина Ширина Высота Вес
158 mm 119 mm 80 mm 0,51 kg
Габариты упаковки
Материал Количество в упаковке Длина Ширина Высота Вес
Картон 1 166 mm 139 mm 85 mm 0,59 kg
Картон 10 344 mm 223 mm 339 mm 6,23 kg
Европаллета 330 1200 mm 800 mm 1150 mm 206 kg

Примечание CAD Viewer

Установите CAD-Viewer локально, чтобы открыть приложение и загрузить данные CAD.

Изображения продукта
  Размер файла
95,02 KB
  Размер изображения
1024 px x 1024 px

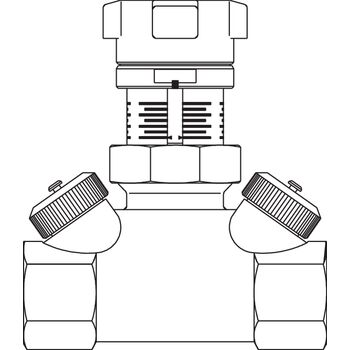

  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
  Размер файла
138,05 KB
  Размер изображения
1024 px x 1001 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
  Размер файла
40,2 KB
  Размер изображения
1024 px x 556 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
  Размер файла
100,39 KB
  Размер изображения
1024 px x 1024 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
  Размер файла
75,44 KB
  Размер изображения
1024 px x 1024 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
  Размер файла
44,72 KB
  Размер изображения
683 px x 1024 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
  Размер файла
104,15 KB
  Размер изображения
970 px x 1024 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
  Размер файла
70,7 KB
  Размер изображения
1024 px x 772 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
  Размер файла
65,99 KB
  Размер изображения
1024 px x 664 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
  Размер файла
78,51 KB
  Размер изображения
821 px x 1024 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
  Размер файла
108,2 KB
  Размер изображения
1024 px x 1024 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
Изображения
  Размер файла
80,3 KB
  Размер изображения
890 px x 1024 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
Технические данные
Руководство
  Имя Размер файла
106171681.pdf 459,88 KB

Подбор вентиля

°C
°C
Вт
