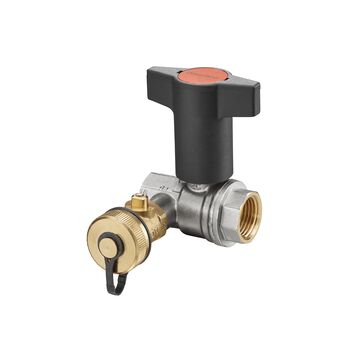

OVENTROP-KUGELHAHN MIT ENTLEERUNGSVENT.
DN 15 1/2"


OVENTROP-
Номинальный диаметр: DN 15

Item no.: 1697804
EAN: 4026755313598
Manufacturer: Oventrop GmbH & Co. KG
Subject to technical modifications without notice.
Скачать GAEB Скачать описание продукта
Габариты товара
Длина Ширина Высота Вес
89 mm 55 mm 83 mm 0,33 kg
Габариты упаковки
Материал Количество в упаковке Длина Ширина Высота Вес
Картон 1 89 mm 55 mm 83 mm 0,33 kg
Картон 20 290 mm 290 mm 115 mm 6,78 kg
Download CAD-Formats
Format Size Download
DXF 128,09 KB  Download
DWG 31,72 KB  Download
RFA 508 KB  Download
STEP 199,37 KB  Download
DWG 3D 97,42 KB  Download
DXF 3D 741,13 KB  Download
OBJ / MTL 65,51 KB  Download
Изображения продукта
  Размер файла
414,99 KB
  Размер изображения
3368 px x 3368 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
Изображения
  Размер файла
9,22 KB
  Размер изображения
228 px x 288 px
  Чертеж
  •  Эскиз товара
  •  Изоляция
Download
Classification
ETIM 7.0 EC011343
Ball valve
Property Value
Model Straight
Surface protection Nickel-plated
Material quality Other
Sealing Polytetrafluoroethylene (PTFE)
Operation Lever handle
Article compression class PN 16
Max. medium temperature (continuous) 100 °C
Nominal inner diameter of connection 2 DN 15
KIWA certified
Permitted by NCP
Min. medium temperature (continuous) -10 °C
With drain
Flange compression class PN 16
Angle of the valve 0 °
Housing construction 2-part
Full bore
With connection 1 coupling
With connection 2 coupling
FM quality mark
VdS quality mark
UL quality mark
ULC quality mark
LPCB quality mark
Fire-safe
DVGW quality mark
Housing material Brass
Spindle material Brass
With drain possibility (connection)
Medically clean
Nominal inner diameter connection 1 DN 15
Grease-free
Material ball seal Polytetrafluoroethylene (PTFE)
Material ball Brass
Primary spindle seal material Fluor caoutchouc (FPM/FKM)
Secondary spindle seal material Fluor caoutchouc (FPM/FKM)
