Anschlussarmatur „Multiblock T“
Zweirohr, G ¾ ÜM x G ¾ AG, Messing, Eck


Anschlussarmatur „Multiblock T“ mit Voreinstellung

zum Regeln, Absperren, Entleeren und Befüllen für Zweirohr-Zentralheizungs- anlagen PN 10, Rohrabstand 50 mm. Gehäuse aus Messing vernickelt, Spindel aus nichtrostendem Stahl mit doppelter O-Ring-Abdichtung.

Die Installation ist unabhängig von der Vor- bzw. Rücklauflage.

G ¾ Vorlauf- und Rücklaufanschluss für Oventrop Klemmringverschraubungen.
Art.Nr.: 1184014
EAN: 4026755241662
Hersteller: Oventrop GmbH & Co. KG
Technische Änderungen vorbehalten.

Maße

Artikelmaße

Länge Breite Höhe Gewicht
130 mm 40 mm 50 mm 0,54 kg

Verpackungseinheiten

Art Menge Länge Breite Höhe Gewicht
Karton 1 130 mm 40 mm 50 mm 0,54 kg
Karton 5 215 mm 150 mm 80 mm 2,75 kg

CAD

Hinweis CAD Viewer

Um den CAD-Viewer öffnen und die CAD-Daten downloaden zu können, muss einmalig die "CAD-App" lokal installiert werden.

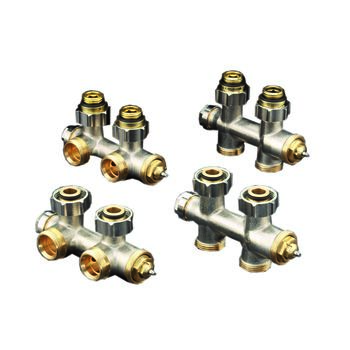

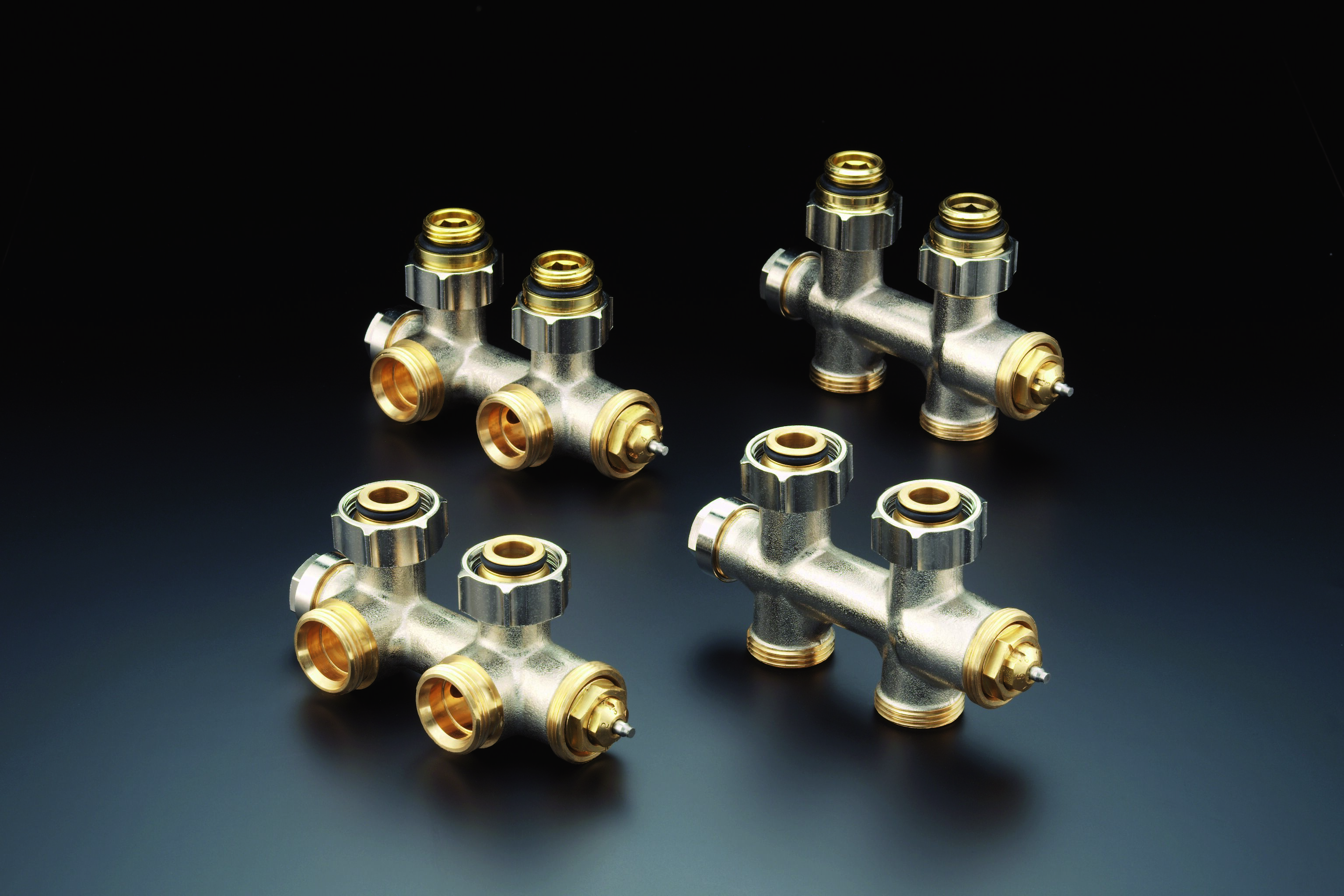

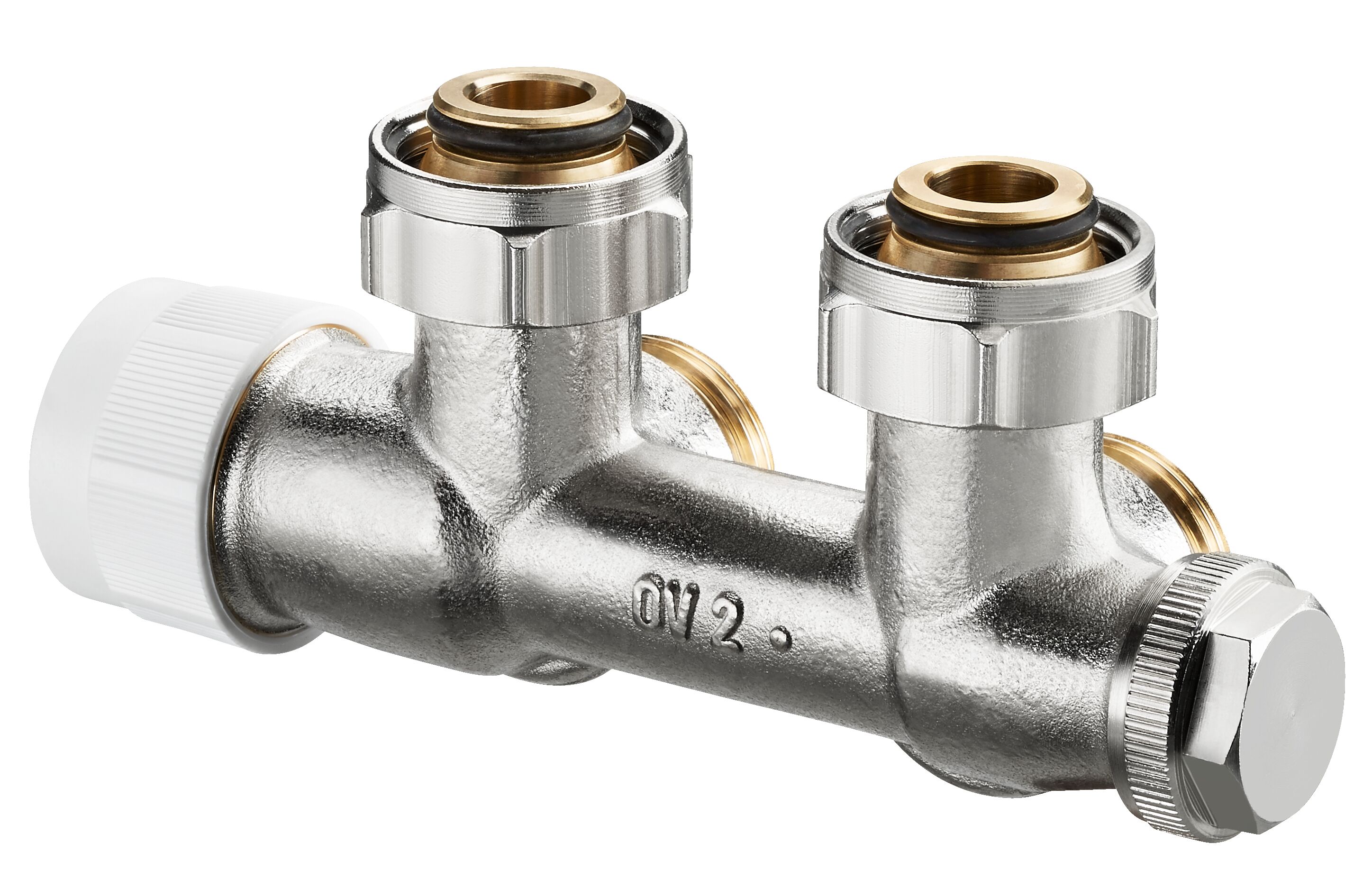

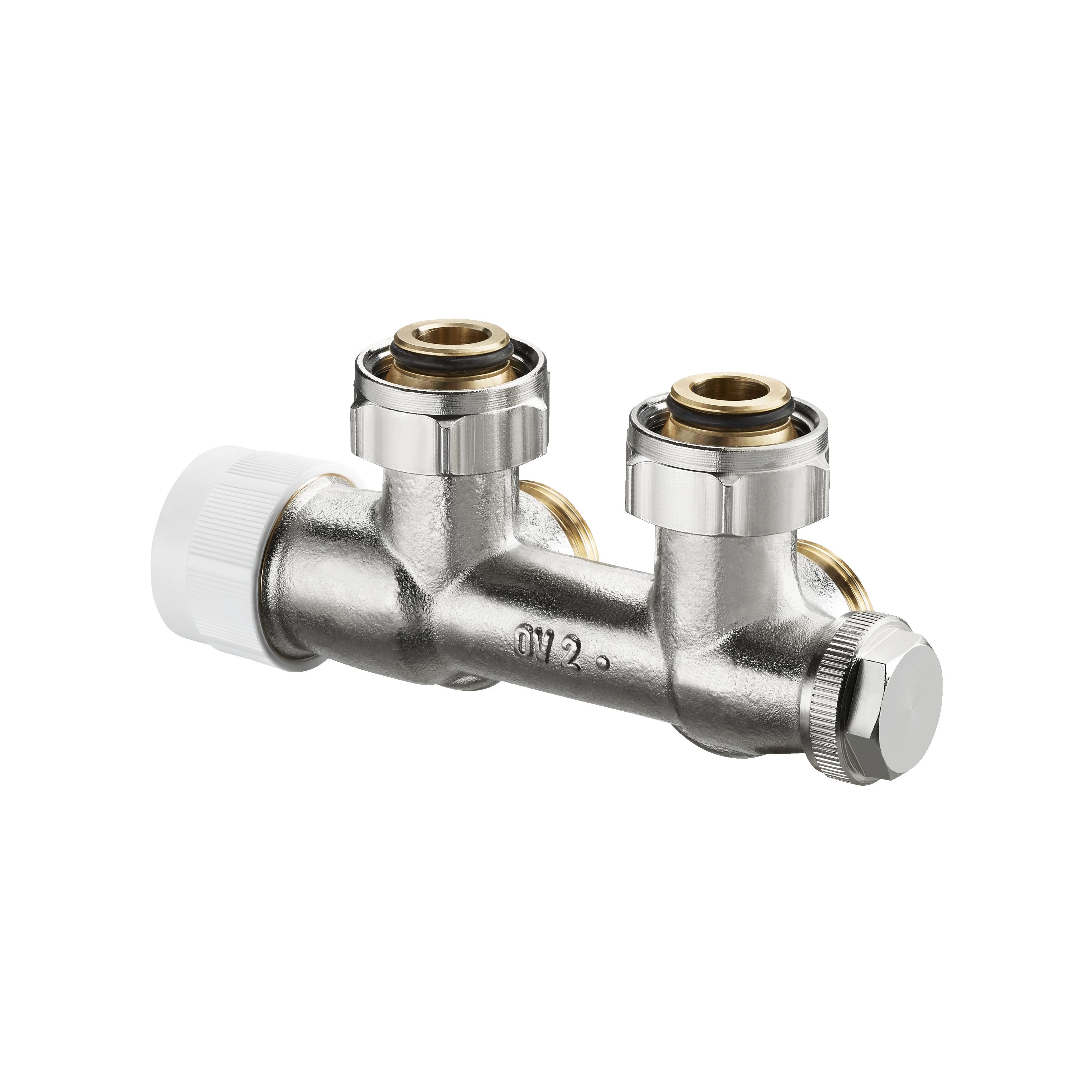

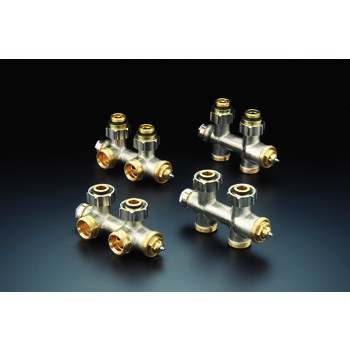

Bilder

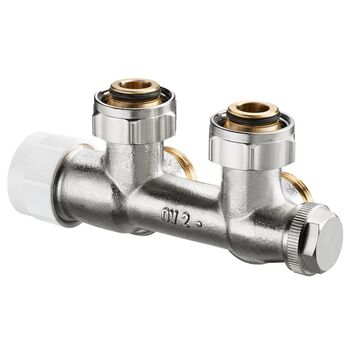

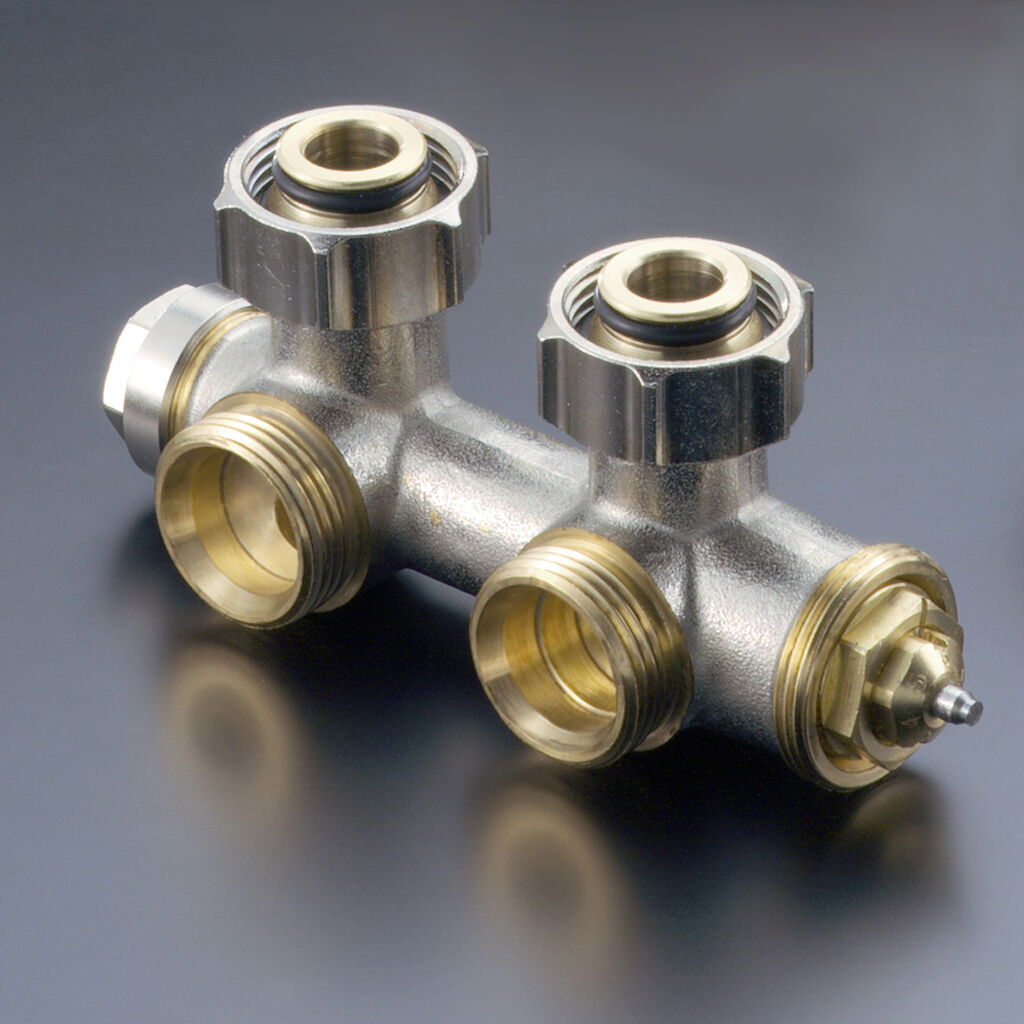

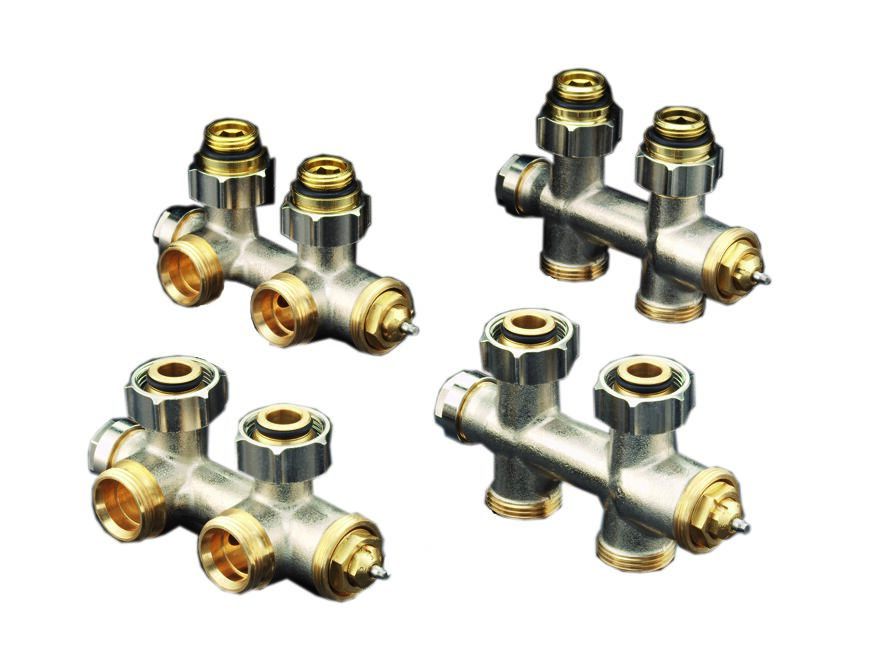

Produktbilder

  Dateigröße
530,56 KB
  Bildgröße
2895 px x 1875 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
603,79 KB
  Bildgröße
3829 px x 3829 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
116,5 KB
  Bildgröße
1024 px x 1024 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
96,51 KB
  Bildgröße
872 px x 661 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
863,5 KB
  Bildgröße
3072 px x 2048 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
138,06 KB
  Bildgröße
1004 px x 1004 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

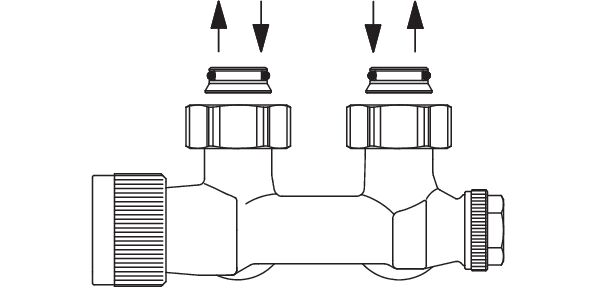

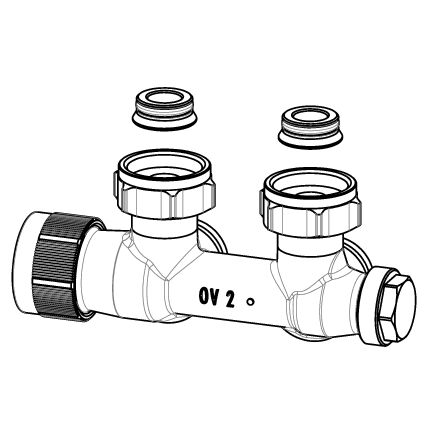

Zeichnungen

  Dateigröße
14,67 KB
  Bildgröße
595 px x 304 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download
  Dateigröße
38,17 KB
  Bildgröße
425 px x 425 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

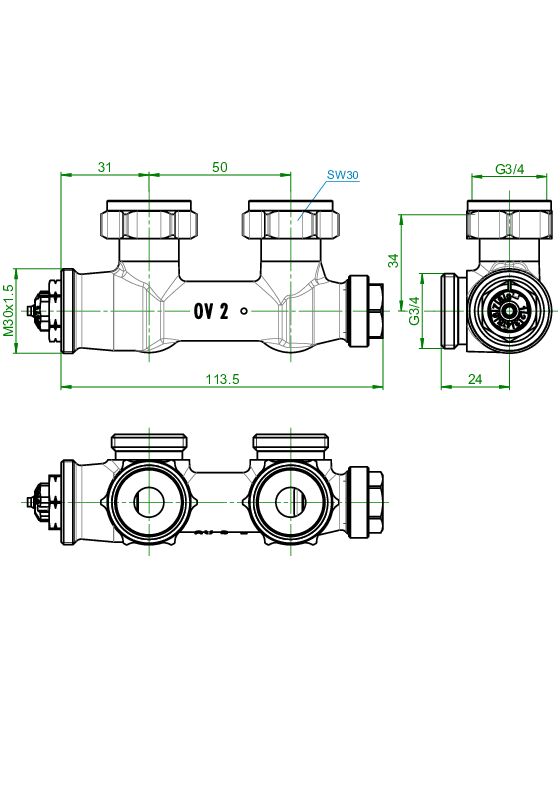

Maßzeichnungen

  Dateigröße
67,2 KB
  Bildgröße
560 px x 811 px
  Eigenschaften
  •  Eindeutiges Produktbild
  •  Freigestellt
Download

Dokumente

Anleitung

  Name Dateigröße
118401380.pdf 184 KB
Einbauanleitung 4,12 MB

Herstellererklärung

  Name Dateigröße
Herstellererklärung: Anschlussarmatur Multiblock 444,09 KB

Installationsbsp.

Heizkörper mit Mittenanschluss
Anschluss eines Heizkörpers mit integrierter Ventilgarnitur für Zweirohranlagen

Ventilauslegung

Ventilauslegung

°C
°C
Watt

ETIM

Klassifizierung
ETIM 7.0
Merkmal Wert
Farbe sonstige
Typ H-Unterblock / Anschlussarmatur
Anschlussrichtung Leitungen Zur Wand / Eck
Geeignet für Einrohrsystem
Geeignet für Zweirohrsystem
Abstand von Mitte zu Mitte 50 mm
Bedienungselement H Unterblock rechts
Bedienungselement H Unterblock links
Regulierbar
Abmessung Rohranschluss 3/4 Zoll Eurokonus
Mit Füll- Entleerfunktion
Größe Heizkörperanschluss / Heizkörperanschluss 3/4 Zoll
Voreinstellung Thermostatventil / Anschlussarmatur
Mit Thermostatkopf
Mit Designabdeckung
