Afsluiterbinnenwerk GHF fijnvoorinstelling
voor afsluiter - HK, voor afdichting zittingdiameter 16 H 11

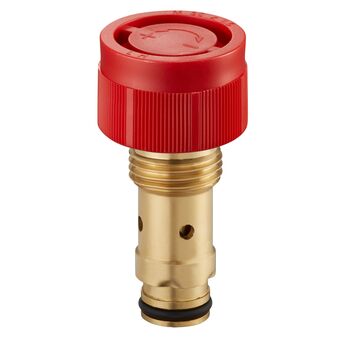

Afsluiterbinnenwerk GHF

met fijnvoorinstelling met schroefdraad ½ bu.dr. voor zittingdiameter 16 H 11 Beschermkap: rood

De afsluiterbinnenwerken zijn bedoeld voor de inbouw in de afsluiterbehuizingen van lassets (zoals bij platte radiatoren).

Voor de aanpassing aan de hydraulische eisen van de verwarmingsinstallatie kunnen de afsluiterbinnenwerken vooraf worden ingesteld.

Op de afsluiterbinnenwerken met H in het kenmerk passen de thermostaten van de serie Uni XH, Uni XHM, Uni XHT, Uni LH, Uni LHB, Uni LHZ, Uni SH, Uni CH, Uni DH, vindo TH en pinox H.

Afsluiterbinnenwerk passend voor de radiatortypes zoals: De Longhi, Quinn, Ribe, VEHA.
Art.nr.: 1018097
EAN: 4026755236934
Fabrikant: Oventrop GmbH & Co. KG
Technische wijzigingen voorbehouden.

Aandrijving

Aktor T 2P elektrothermische aandrijvingen H NC, 230 V, stroomloos gesloten, 2-punts, M 30 x 1,5
Artikelnummer 1012415
Aktor T 2P elektrothermische aandrijvingen 24 V AC/DC, normaal gesloten, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012416
Aktor T 2P elektrothermische aandrijvingen H NO, 230 V, stroomloos geopend, 2-punts, M 30 x 1,5
Artikelnummer 1012425
Aktor T 2P elektrothermische aandrijvingen L NO, 24 V, stroomloos geopend, 2-punts, M 30 x 1,5
Artikelnummer 1012426
Aktor T 2P elektrothermische aandrijvingen H NC, 230 V, stroomloos gesloten, 2-punts, met hulpschakelaar, M 30 x 1,5,
Artikelnummer 1012435
Aktor T 2P elektrothermische aandrijvingen L NC, 24 V, stroomloos gesloten, kabellengte 2 m
Artikelnummer 1012442
Aktor T 2P elektrothermische aandrijvingen H NC, 230 V, stroomloos gesloten, 2-punts, kabellengte 2 m, M 30 x 1,5
Artikelnummer 1012452
Aktor T 2P elektrothermische aandrijvingen H NC, 230 V, stroomloos gesloten, 2-punts, kabellengte 5 m, M 30 x 1,5
Artikelnummer 1012455
Aktor T 2P elektrothermische aandrijvingen H NC, 230 V, stroomloos gesloten, kabellengte 10 m
Artikelnummer 1012459
Aktor M elektromotorische aandrijving 2P H, 230 V, 2-punts aandrijving
Artikelnummer 1012710
Aktor M elektromotorische aandrijving 2P L, 24 V, 2-punts aandrijving
Artikelnummer 1012711
Aktor M elektromotorische aandrijving 24 V AC/DC, modulerende proportionele aandrijving, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012717
Elektromotorische aandrijving Aktor M traploos 0-10 V 24 V AC/DC, modulerende proportionele aandrijving, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012725
Elektromotorische aandrijving Aktor M traploos 0-10 V 24 V AC/DC, modulerende proportionele aandrijving met standterugmelding, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012726
Elektromotorische aandrijving Aktor M 3P H, 230 V, 3-punts aandrijving
Artikelnummer 1012729
Elektromotorische aandrijving 21 - 32 V (van KNX-bus), schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012746
Aktor T ST elektrothermische aandrijving 24 V AC, normaal gesloten, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012953
mote 320 draadloze aandrijving R-Tronic werkt op batterijen
Artikelnummer 1150665

Afmetingen

Afmetingen van het artikel

Lengte Breedte Hoogte Gewicht
65 mm 33 mm 33 mm 0,11 kg

Verpakkingseenheden

Type Aantal Lengte Breedte Hoogte Gewicht
Onbekend 1 65 mm 62 mm 33 mm 0,11 kg
Doos 25 180 mm 175 mm 150 mm 2,75 kg

Afbeeldingen

Productafbeeldingen

  Bestandsgrootte
230,55 KB
  Afbeeldingsgrootte
1223 px x 2482 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download
  Bestandsgrootte
374,77 KB
  Afbeeldingsgrootte
3789 px x 3790 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download

Tekeningen

  Bestandsgrootte
46,38 KB
  Afbeeldingsgrootte
595 px x 1143 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download
  Bestandsgrootte
6,06 KB
  Afbeeldingsgrootte
425 px x 425 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download

ETIM

Klassifizierung
ETIM 7.0
Kenmerken Waarde
Bediening Thermostatisch
Materiaal Messing
Invoeglengte 43.5 mm
O-ring afdichting Uitwendig
Maat radiatoraansluiting 1/2 "
Maat thermostatisch regelelement M 30 x 1,5
Kvs-waarde 0.37
Met blindstoppen
