GHF Afsluiterbinnenwerk met fijnvoorinstelling
voor HK-afsluiter met leidingafdichting

Even wachten a.u.b.
Even wachten a.u.b.

Afsluiterbinnenwerk GHF

met fijnvoorinstelling met schroefdraad ½ bu.dr. met leidingzitting Beschermkap: rood

De afsluiterbinnenwerken zijn bedoeld voor de inbouw in de afsluiterbehuizingen van lassets (zoals bij platte radiatoren).

Voor aanpassing aan de hydraulische eisen van de verwarmingsinstallatie kunnen de afsluiterbinnenwerken vooraf worden ingesteld.

Op de afsluiterbinnenwerken met H in het kenmerk passen de thermostaten van de serie Uni XH, Uni XHM, Uni LH, Uni LHB, Uni LHZ, Uni SH, Uni CH, Uni DH, vindo TH en pinox H.

Afsluiterbinnenwerk passend voor de radiatortypes zoals: Caradon, DURA, Ferroli/IMA, Henrad, Korado, Brugman (>2013), Schäfer, Superia, Thor (>2005).
Art.nr.: 1018098
EAN: 4026755308037
Fabrikant: Oventrop GmbH & Co. KG
Technische wijzigingen voorbehouden.
Bestekomschrijving


Toebehoren

Voorinstelsleutel voor AF en afsluiterbinnenwerk GHF
Artikelnummer 1180791

Aandrijving

Thermische aandrijving Aktor T 2P 2-puntsregeling 230 V AC, stroomloos gesloten, 2-punts, M 30 x 1,5
Artikelnummer 1012415
Thermische aandrijving Aktor T 2P 2-puntsregeling 24 V AC/DC, stroomloos gesloten, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012416
Thermische aandrijving Aktor T 2P 2-puntsregeling H NO, 230 V, stroomloos geopend, 2-punts, M 30 x 1,5
Artikelnummer 1012425
Thermische aandrijving Aktor T 2P 2-puntsregeling 24 V AC/DC, stroomloos geopend, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012426
Thermische aandrijving Aktor T 2P 2-puntsregeling H NC, 230 V, stroomloos gesloten, 2-punts, met hulpschakelaar, M 30 x 1,5,
Artikelnummer 1012435
Thermische aandrijving Aktor T 2P 2-puntsregeling L NC, 24 V, stroomloos gesloten, kabellengte 2 m
Artikelnummer 1012442
Thermische aandrijving Aktor T 2P 2-puntsregeling 230 V AC, stroomloos gesloten, 2-punts, kabellengte 2 m, M 30 x 1,5
Artikelnummer 1012452
Thermische aandrijving Aktor T 2P 2-puntsregeling 230 V AC, stroomloos gesloten, 2-punts, kabellengte 5 m, M 30 x 1,5
Artikelnummer 1012455
Thermische aandrijving Aktor T 2P 2-puntsregeling 230 V AC, stroomloos gesloten, kabellengte 10 m
Artikelnummer 1012459
Aktor M 2=punts elektromotorische aandrijving, met korte looptijd (3 sex.) 2P H, 230 V, 2-punts aandrijving
Artikelnummer 1012710
Aktor M 2=punts elektromotorische aandrijving, met korte looptijd (3 sec.) 24 V AC/DC, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012711
Aktor M ST L NC elektromotorische aandrijving continu met 0-10 V 24 V AC/DC, modulerende proportionele aandrijving, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012717
Elektromotorische aandrijving Aktor M traploos 0-10 V 24 V AC/DC, modulerende proportionele aandrijving, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012725
Elektromotorische aandrijving Aktor M traploos 0-10 V 24 V AC/DC, modulerende proportionele aandrijving met standterugmelding, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012726
Elektromotorische aandrijving Aktor M 2-punts- en 3-puntsaansturing 230 V AC, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012729
Elektromotorische aandrijving Aktor M met KNX-interface 21-32 V (vanaf KNX-bus), schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012746
Aktor T ST elektrothermische aandrijving, 0-10 V aansturing 24 V AC, stroomloos gesloten, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012953
mote 320 draadloze aandrijving Schroefdraadaansluiting M 30 x 1,5, werkt op batterijen
Artikelnummer 1150665

Afmetingen

Afmetingen van het artikel

Lengte Breedte Hoogte Gewicht
65,6 mm 33,6 mm 33,6 mm 0,1 kg

Verpakkingseenheden

Type Aantal Lengte Breedte Hoogte Gewicht
Doos 1 65,6 mm 33,6 mm 33,6 mm 0,1 kg
Doos 25 175 mm 170 mm 140 mm 2,66 kg
Europallet 3000 1200 mm 800 mm 892 mm 342,56 kg

Afbeeldingen

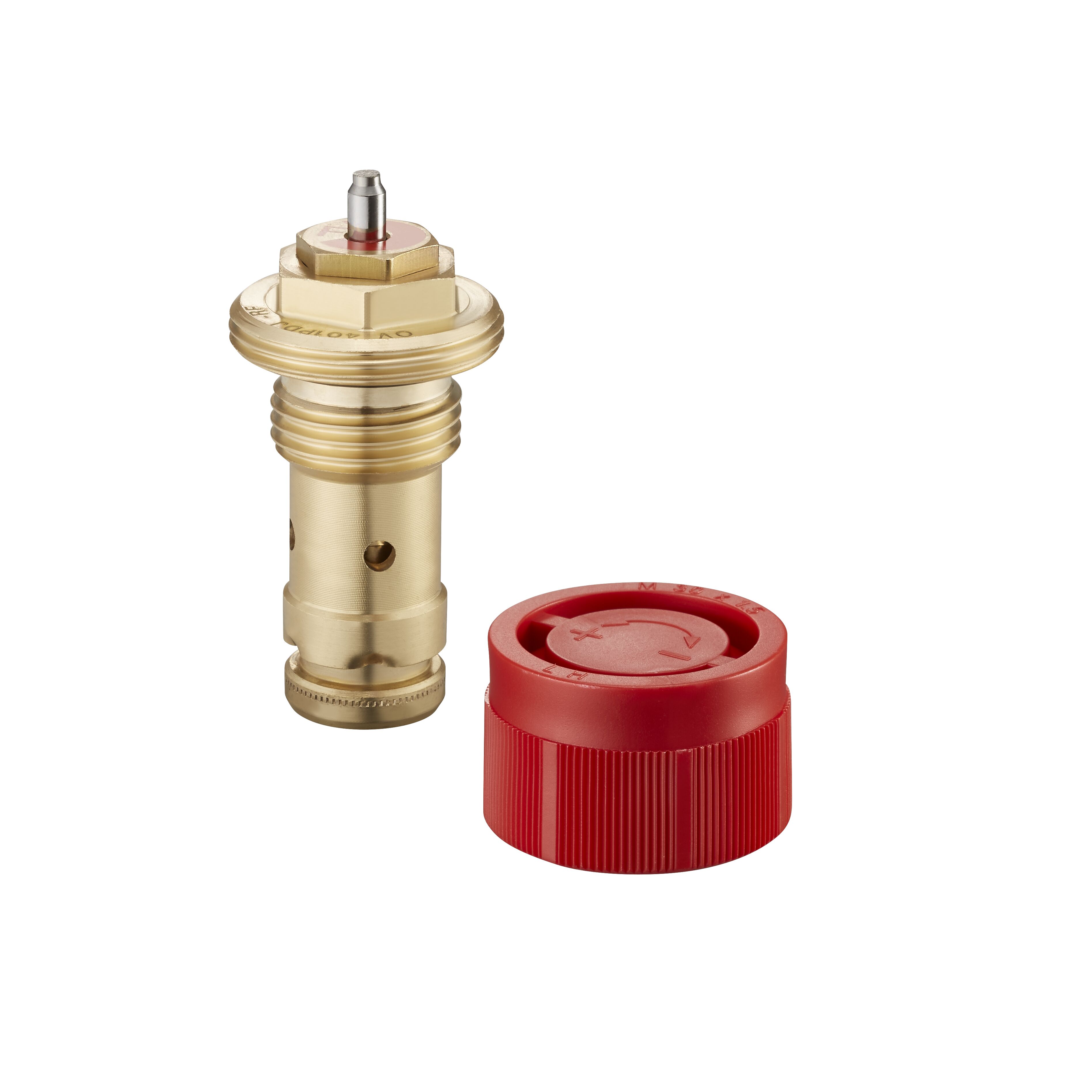

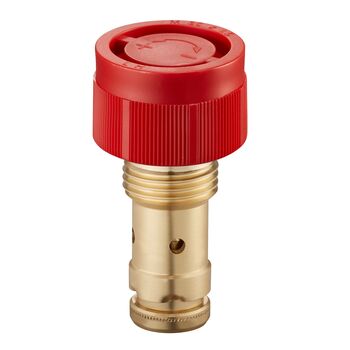

Productafbeeldingen

  Bestandsgrootte
233,23 KB
  Afbeeldingsgrootte
1259 px x 2423 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download
  Bestandsgrootte
369,17 KB
  Afbeeldingsgrootte
3789 px x 3789 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download

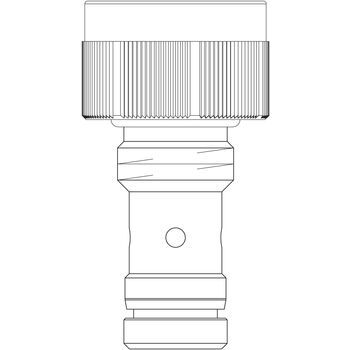

Tekeningen

  Bestandsgrootte
44,39 KB
  Afbeeldingsgrootte
595 px x 1100 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download

ETIM

Klassifizierung
ETIM 7.0
Kenmerken Waarde
Bediening Thermostatisch
Materiaal Messing
Invoeglengte 41 mm
O-ring afdichting Inwendig
Maat radiatoraansluiting 1/2 "
Maat thermostatisch regelelement M 30 x 1,5
Kvs-waarde 0.37
Met blindstoppen
