Name: Cocon QTR dynamisch inregelafsluiter PN 25, brons met meetnippels DN 50, Rp 2, 3.5 - 14 m³/h, with two mounted Classic measuring valves, bronze
Brand: OVENTROP
SKU: 1143116

Beschrijving Maten CAD Afbeeldingen Documenten ETIM

Cocon QTR dynamisch inregelafsluiter PN 25, brons met meetnippels
DN 50, Rp 2, 3.5 - 14 m³/h, with two mounted Classic measuring valves, bronze

Cocon QTR gecombineerde regel en inregelafsluiter

Afsluitercombinatie bestaande uit een automatisch werkende doorstroomregelaar (met de hand instelbare instelwaarde) en een regelafsluiter. De regelafsluiter kan met een aandrijving, temperatuurregelaar of met een handregelknop uitgevoerd worden (draadaansluiting M 30 x 1,5)

Voor de inbouw in verwarmings en koelsystemen met gesloten watercircuit (bijv. CV-installaties, vloerverwarming, Fan-Coil-inststallaties, koelplafonds, ventilatorconvectoren) voor een automatische doorstroomregeling (hydraulische inregeling) en met behulp van aandrijvingen, thermostaten of temperatuurregelaars voor de regeling (bijv. ruimtetemperatuur) bepaald door de verandering van de doorstroming.

Art.nr.: 1143116
EAN: 4026755428889
Fabrikant: Oventrop GmbH & Co. KG
Technische wijzigingen voorbehouden.

Download GAEB

Download aanbestedingstekst

Maten

Artikel afmetingen

Lengte	Breedte	Hoogte	Gewicht
390 mm	230 mm	150 mm	6,53 kg

Verpakkingseenheden

Type	Aantal	Lengte	Breedte	Hoogte	Gewicht
Onbekend	1	0 mm	0 mm	0 mm	0 kg

CAD

Download CAD-formaten

Formaat	Grootte	Download
DXF	477,26 KB	Download
DXF (3D)	1,96 MB	Download
DWG	104,97 KB	Download
DWG (3D)	371,75 KB	Download
STEP	447,99 KB	Download
OBJ / MTL	210,29 KB	Download

Opmerking CAD Viewer

Om de CAD-viewer te openen en de CAD-gegevens te kunnen downloaden, moet de "CAD-app" eenmaal lokaal worden geïnstalleerd.

Download Setup CAD-App

CAD-Viewer openen

Afbeeldingen

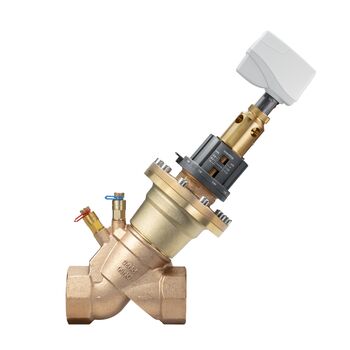

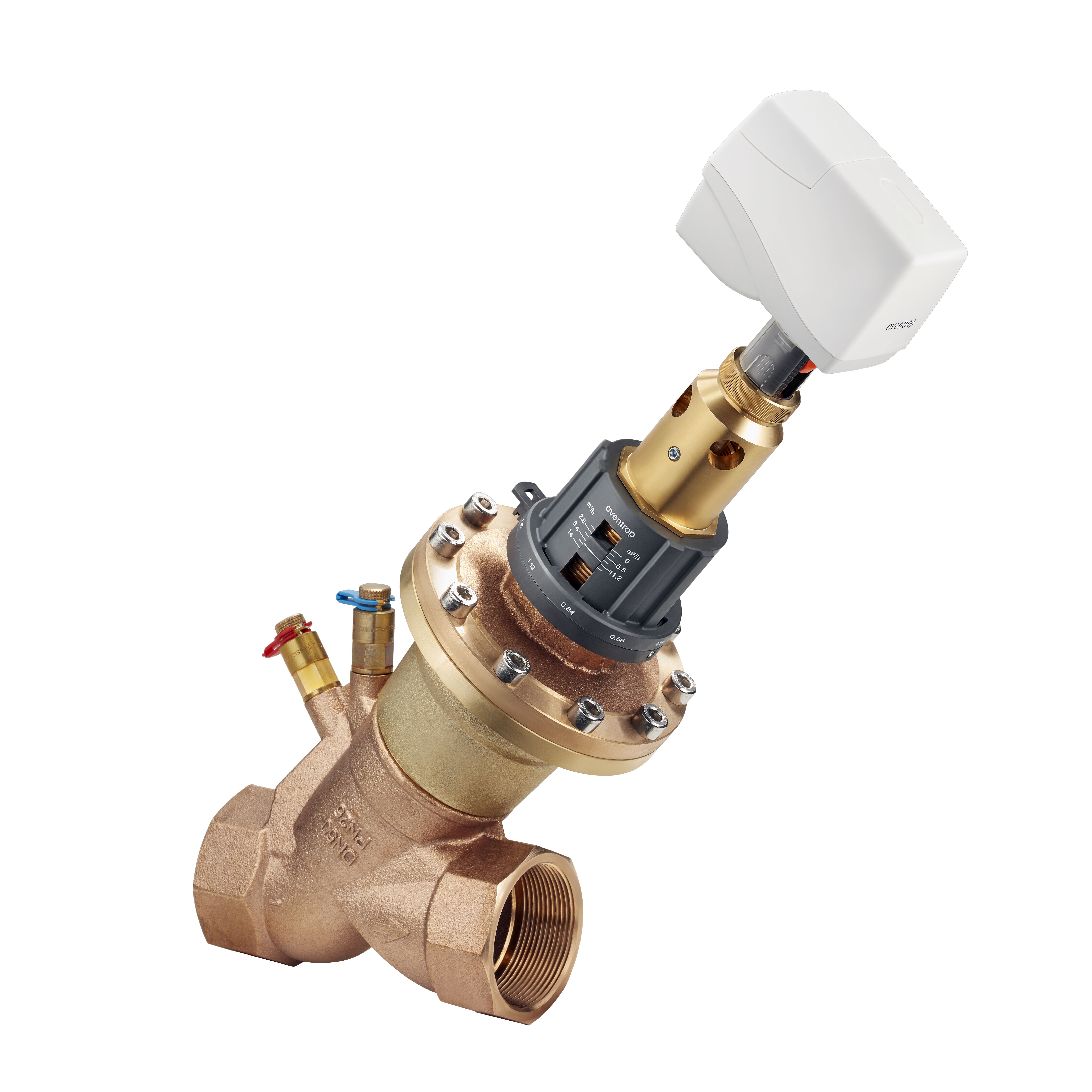

Productafbeeldingen

Bestandsgrootte

493,04 KB

Afbeeldinggrote

3632 px x 3632 px

Eigenschappen

Productafbeelding
Vrijstaand

Download

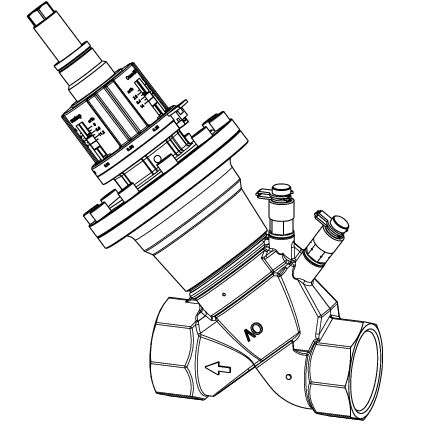

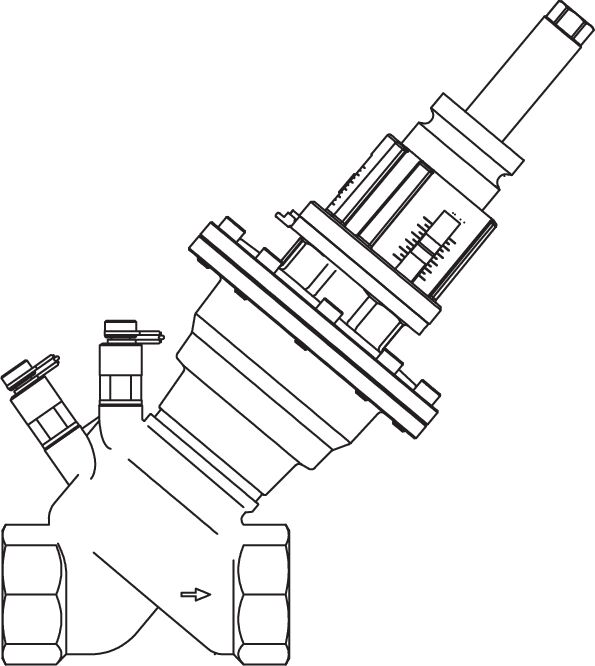

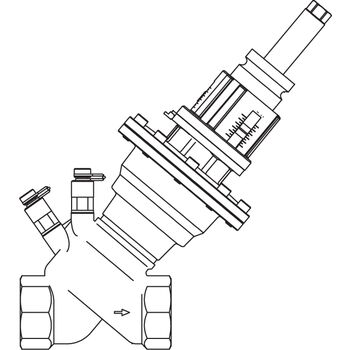

tekeningen

	Bestandsgrootte 49,31 KB Afbeeldinggrote 595 px x 666 px Eigenschappen Productafbeelding Vrijstaand Download
	Bestandsgrootte 52,29 KB Afbeeldinggrote 425 px x 425 px Eigenschappen Productafbeelding Vrijstaand Download

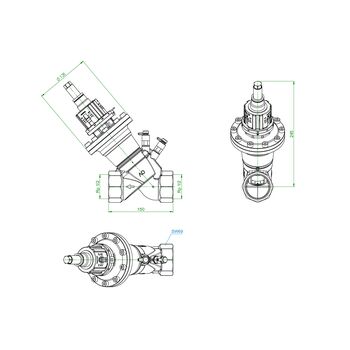

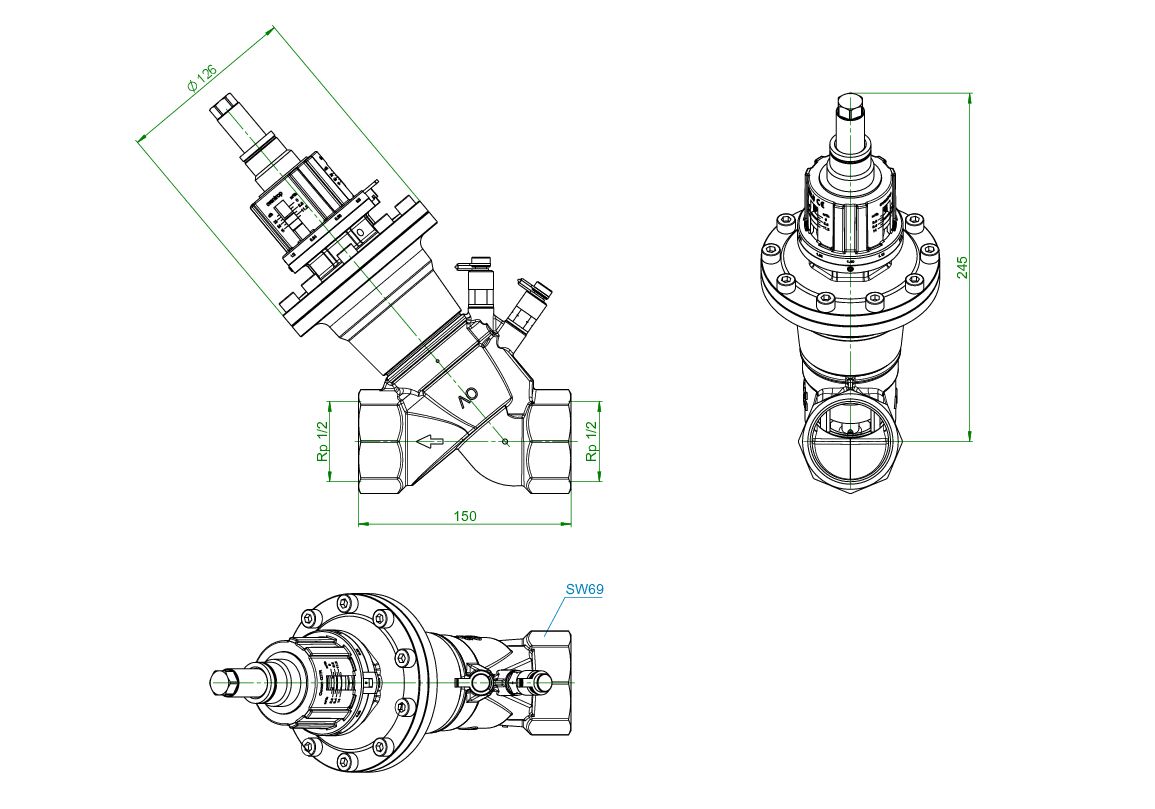

Maattekeningen

Bestandsgrootte

143,75 KB

Afbeeldinggrote

1155 px x 809 px

Eigenschappen

Productafbeelding
Vrijstaand

Download

Documenten

Handleiding

	Naam	Bestandsgrootte
	L_114311680.pdf andere talen L_114311680.pdf Einbauanleitung	620,51 KB

Datablad

	Naam	Bestandsgrootte
	Cocon QTR Technical information andere talen Cocon QTR Information technique Cocon QTR Datenblatt Cocon QTR Información técnica Cocon QTR Спецификация Cocon QTR Технические данные Cocon QTR Scheda tecnica Kombinovaný regulační ventil „Cocon QTR“	1,99 MB

Brochure

	Naam	Bestandsgrootte
	Robinet de réglage pour installations de plafonds rafraîchissants «Cocon» andere talen „Cocon Q“ zawór do automatycznego równoważenia i regulacji wydajności instalacji grzewczych i chłodniczych „Cocon Q“ regulētājventilis. Ventilis dzesēšanas un apkures sistēmu hidrauliskajai balansēšanai un regulēšanai Regulační ventil „Cocon Q“ Ventil pro hydraulické vyvážení a pro regulaci ve chladicích a vytápěcích systémech „Cocon Q“ Regulacioni ventil za hidrauličko uravnoteženje u rashladnim i grejnim sistemima Valvola di regolazione “Cocon Q” - Valvola per il bilanciamento idraulico e la regolazione di sistemi di riscaldamento e raffrescamento "Cocon Q" Ventil pentru echilibrare hidraulică și pentru reglarea sistemelor de încălzire și răcire Регулиращ вентил "Cocon QTZ" Вентил за хидравличен баланс и регулиране на отоплителни и климатични системи Regulating valve “Cocon Q” - Valve for hydronic balancing and regulation of heating and cooling systems	156,86 KB
	Cocon Gecombineerde (in)regelafsluiter/verschildrukregelaar andere talen "Cocon" Pressure independent control valves/Differential pressure regulators «Cocon» Robinets de réglage et de régulation / Régulateurs de pression différentielle Cocon Q Bleibt bei Druck gelassen. "Cocon QTZ" PN 25, "Cocon QTR/QFC" PN 15/PN 25 Válvulas de control independiente de presión „Cocon QTZ/QTR/QFC“ Комбинированные балансировочно-регулирующие вентили „Cocon QTZ/QTR/QFC” zawór z funkcją automatycznego równoważenia do regulacji wydajności instalacji grzewczych i chłodniczych „Cocon QTZ/QTR/QFC“ Kombineeritud juht- ja reguleerventiilid “Cocon QTZ/QTR/QFC” Válvulas Reguladoras e de Controlo “Cocon QTZ/QTR/QFC” 複合型クトバコルンと調整ブンロ Комбинирани регулиращи вентили „Cocon QTZ“ PN 25 „Cocon QTR/QFC“ PN 16/PN 25 "Cocon QTZ" PN 25 "Cocon QTR/QFC" PN 16/PN 25 Valvole combinate di regolazione e controllo Cocon QTZ/QTR/QFC" 动态平衡电动调节阀 Cocon Q Rămâne calm sub presiune.	1,61 MB
	Valves, actuators and systems for building automation andere talen Robinetterie, moteurs et systèmes pour la gestion automatisée du bâtiment Armaturen, Stellantriebe und Systeme für die Gebäudeautomation	3,84 MB
	Inregelen van debiet, druk en temperatuur andere talen Flow, pressure and temperature balancing Robinet de transformation à trois voies pour installation monotube verticale Fachinformation Hydraulischer Abgleich von Heizungs- und Kühlanlagen Equilibrado de caudal, presión y temperatura Балансиране на дебита, налягането и температурата Regulacja przepływu, ciśnienia i temperatury Echilibrare hidraulicã Vyvážení průtoku, tlaku a teploty Гидравлическая увязка Регулирование расхода, давления и температуры Bilanciamento delle portate, pressioni e temperature 自控产品	5,67 MB

Conformiteitsverklaring

	Naam	Bestandsgrootte
	Cocon QTR EU Declaration of Conformity andere talen Cocon QTR EU-Konformitätserklärung	373,54 KB

ETIM

Klassifizierung
ETIM 7.0	EC011312 Drukgecompenseerde regelafsluiter

Mermerkend	Waarde
Kwaliteitsklasse	Brons (Rg 5)
Geschikt voor glycol
Max. drukverschil	400 kPa
Volumestroom	3.5 - 14
Geschikt voor vloeistoffen
Geschikt voor gassen
Drukniveau artikel	PN 16
Max. mediumtemperatuur (continu bedrijf)	120 °C
Min. mediumtemperatuur (continu bedrijf)	-20 °C
Geschikt voor damp
Materiaal behuizing	Brons
Nominale binnendiameter	DN 50

Log in

Cocon QTR dynamisch inregelafsluiter PN 25, brons met meetnippelsDN 50, Rp 2, 3.5 - 14 m³/h, with two mounted Classic measuring valves, bronze

Het vervangende artikel van

Toebehoren

Aandrijving
