Name: Cocon QFC dynamisch inregelafsluiter PN 16, gietijzer met meetnippels flens aan beide zijden, DN 80, 7,5 - 30 m³/h, PN 16
Brand: OVENTROP
SKU: 1146152

Beschrijving Maten CAD Afbeeldingen Documenten ETIM

Cocon QFC dynamisch inregelafsluiter PN 16, gietijzer met meetnippels
flens aan beide zijden, DN 80, 7,5 - 30 m³/h, PN 16

Cocon QFC gecombineerde regel en inregelafsluiter

Afsluitercombinatie bestaande uit een automatisch werkende doorstroomregelaar (met de hand instelbare instelwaarde) en een regelafsluiter.

Voor de inbouw in verwarmings en koelsystemen met gesloten watercircuit (bijv. CV-installaties, vloerverwarming, Fan-Coil-inststallaties, koelplafonds, ventilatorconvectoren) voor een automatische doorstroomregeling (hydraulische inregeling) en met behulp van aandrijvingen, thermostaten of temperatuurregelaars voor de regeling (bijv. ruimtetemperatuur) bepaald door de verandering van de doorstroming.

Instelbereik: 7500 - 30000 l/h

Art.nr.: 1146152
EAN: 4026755355260
Fabrikant: Oventrop GmbH & Co. KG
Technische wijzigingen voorbehouden.

Download GAEB

Download aanbestedingstekst

Toebehoren

Adapter voor roterende aandrijving voor Cocon QTZ, draaiend naar slagbeweging
Artikelnummer 1149095

Aandrijving

Aktor M elektromotorische aandrijving ST/3P L24V NO, voor Cocon QTR/QFC stroomloos openend
Artikelnummer 1158021

Aktor M elektromotorische aandrijving ST/3P L 24V NC,voor Cocon QTR/QFC, stroomloos gesloten
Artikelnummer 1158022

Maten

Artikel afmetingen

Lengte	Breedte	Hoogte	Gewicht
580 mm	475 mm	215 mm	30,32 kg

Verpakkingseenheden

Type	Aantal	Lengte	Breedte	Hoogte	Gewicht
Onbekend	1	0 mm	0 mm	0 mm	0 kg
Onbekend	16	0 mm	0 mm	0 mm	0 kg

CAD

Download CAD-formaten

Formaat	Grootte	Download
DXF	495,36 KB	Download
DXF (3D)	4,48 MB	Download
DWG	101,31 KB	Download
DWG (3D)	717,47 KB	Download
STEP	555,77 KB	Download
OBJ / MTL	302,13 KB	Download

Opmerking CAD Viewer

Om de CAD-viewer te openen en de CAD-gegevens te kunnen downloaden, moet de "CAD-app" eenmaal lokaal worden geïnstalleerd.

Download Setup CAD-App

CAD-Viewer openen

Afbeeldingen

Productafbeeldingen

	Bestandsgrootte 266,19 KB Afbeeldinggrote 2640 px x 2640 px Eigenschappen Productafbeelding Vrijstaand Download
	Bestandsgrootte 1,24 MB Afbeeldinggrote 6010 px x 5895 px Eigenschappen Productafbeelding Vrijstaand Download
	Bestandsgrootte 1,28 MB Afbeeldinggrote 5340 px x 5340 px Eigenschappen Productafbeelding Vrijstaand Download
	Bestandsgrootte 754,45 KB Afbeeldinggrote 5000 px x 5000 px Eigenschappen Productafbeelding Vrijstaand Download
	Bestandsgrootte 3,4 MB Afbeeldinggrote 5340 px x 5340 px Eigenschappen Productafbeelding Vrijstaand Download
	Bestandsgrootte 1,7 MB Afbeeldinggrote 6010 px x 5895 px Eigenschappen Productafbeelding Vrijstaand Download
	Bestandsgrootte 6,03 MB Afbeeldinggrote 7639 px x 7639 px Eigenschappen Productafbeelding Vrijstaand Download
	Bestandsgrootte 1,6 MB Afbeeldinggrote 5906 px x 5906 px Eigenschappen Productafbeelding Vrijstaand Download

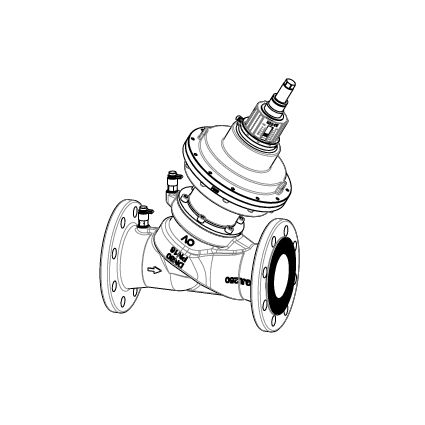

tekeningen

	Bestandsgrootte 52,12 KB Afbeeldinggrote 595 px x 829 px Eigenschappen Productafbeelding Vrijstaand Download
	Bestandsgrootte 27,09 KB Afbeeldinggrote 425 px x 425 px Eigenschappen Productafbeelding Vrijstaand Download

Maattekeningen

Bestandsgrootte

73,11 KB

Afbeeldinggrote

1155 px x 809 px

Eigenschappen

Productafbeelding
Vrijstaand

Download

Documenten

Handleiding

	Naam	Bestandsgrootte
	114665080.pdf andere talen 114665080.pdf 114665080.pdf	540,91 KB

Datablad

	Naam	Bestandsgrootte
	Cocon QFC Technical information andere talen Cocon QFC Information technique Cocon QFC Datenblatt Cocon QFC Información técnica Cocon QFC Спецификация Cocon QFC Технические данные Cocon QFC Scheda tecnica Kombinovaný regulační ventil „Cocon QFC“	2 MB

Brochure

	Naam	Bestandsgrootte
	Cocon Gecombineerde (in)regelafsluiter/verschildrukregelaar andere talen "Cocon" Pressure independent control valves/Differential pressure regulators «Cocon» Robinets de réglage et de régulation / Régulateurs de pression différentielle Cocon Q Bleibt bei Druck gelassen. "Cocon QTZ" PN 25, "Cocon QTR/QFC" PN 15/PN 25 Válvulas de control independiente de presión „Cocon QTZ/QTR/QFC“ Комбинированные балансировочно-регулирующие вентили „Cocon QTZ/QTR/QFC” zawór z funkcją automatycznego równoważenia do regulacji wydajności instalacji grzewczych i chłodniczych „Cocon QTZ/QTR/QFC“ Kombineeritud juht- ja reguleerventiilid “Cocon QTZ/QTR/QFC” Válvulas Reguladoras e de Controlo “Cocon QTZ/QTR/QFC” 複合型クトバコルンと調整ブンロ Комбинирани регулиращи вентили „Cocon QTZ“ PN 25 „Cocon QTR/QFC“ PN 16/PN 25 "Cocon QTZ" PN 25 "Cocon QTR/QFC" PN 16/PN 25 Valvole combinate di regolazione e controllo Cocon QTZ/QTR/QFC" 动态平衡电动调节阀 Cocon Q Rămâne calm sub presiune.	1,61 MB
	Valves, actuators and systems for building automation andere talen Robinetterie, moteurs et systèmes pour la gestion automatisée du bâtiment Armaturen, Stellantriebe und Systeme für die Gebäudeautomation	3,84 MB
	Inregelen van debiet, druk en temperatuur andere talen Flow, pressure and temperature balancing Robinet de transformation à trois voies pour installation monotube verticale Fachinformation Hydraulischer Abgleich von Heizungs- und Kühlanlagen Equilibrado de caudal, presión y temperatura Балансиране на дебита, налягането и температурата Regulacja przepływu, ciśnienia i temperatury Echilibrare hidraulicã Vyvážení průtoku, tlaku a teploty Гидравлическая увязка Регулирование расхода, давления и температуры Bilanciamento delle portate, pressioni e temperature 自控产品	5,67 MB

Conformiteitsverklaring

	Naam	Bestandsgrootte
	Cocon QFC EU Declaration of Conformity andere talen Cocon QFC EU-Konformitätserklärung	386,44 KB

ETIM

Klassifizierung
ETIM 7.0	EC011312 Drukgecompenseerde regelafsluiter

Mermerkend	Waarde
Hoogte	385 mm
Kwaliteitsklasse	Gietijzer GG 25 (GJL-250)
Lengte	310 mm
Geschikt voor glycol
Max. drukverschil	400 kPa
Volumestroom	7.5 - 30
Geschikt voor vloeistoffen
Geschikt voor gassen
Drukniveau artikel	PN 16
Max. mediumtemperatuur (continu bedrijf)	120 °C
Min. mediumtemperatuur (continu bedrijf)	-10 °C
Geschikt voor damp
Materiaal behuizing	Gietijzer
Kvs-waarde	56
Aansluitingen	Flens
Nominale binnendiameter	DN 80
