Thermostatische afsluiter AF
DN 15, Rp ½ x R ½, PN 10

Even wachten a.u.b.
Even wachten a.u.b.

Thermostatische afsluiter AF
met fijne voorinstelling voor hydraulisch balanceren.

Gebruik in cv-installaties, bijzonder geschikt voor stadsverwarming (volgens AGFW-werkblad FW 507), directe en indirecte aansluiting. Centrale verwarmingssystemen met hoge temperatuurspreiding en systemen met de vereiste instelling van kleine debieten.

Met traploos instelbare fijninstelling.

De voorinstelling, die onder de systeemdruk kan worden gewijzigd, is verborgen en de klepinzet kan worden vervangen zonder het systeem af te tappen.

Messing fitting, met vernikkelde behuizing, as van RVS.

Alle afsluiters AF hebben een rode beschermkap, de stopbusschroef is vanaf eind 1993 rood gemarkeerd.

Thermostaat-draadaansluiting: M 30 x 1,5.
Art.nr.: 1180704
EAN: 4026755186307
Fabrikant: Oventrop GmbH & Co. KG
Technische wijzigingen voorbehouden.
Download GAEB


Download aanbestedingstekst

Het vervangende artikel van

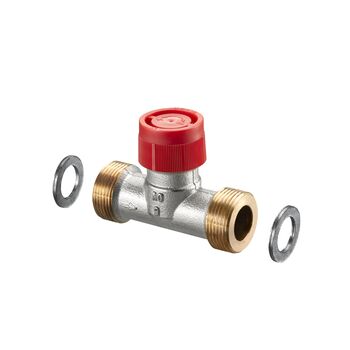

Thermostatische afsluiter AF, kvs 0,37 DN 15, PN 20, flat sealing, kv = 0.32
Artikelnummer 1180955
Thermostatische afsluiter AF, kvs 1,80 DN 15, PN 20, flat sealing, kv = 1.05
Artikelnummer 1180957
Thermostatische afsluiter AF, Pruss 80 mm DN 15, PN 20, conversion Pruss, 80 mm, kv = 0.32
Artikelnummer 1180965
Thermostatische afsluiter AF, Pruss 70 mm DN 15, PN 20, conversion Pruss, 70 mm, kv = 0.32
Artikelnummer 1180967

Toebehoren

Unibox verleng adapter voor thermostatische afsluiter, 20 mm
Artikelnummer 1022698
Voorinstelsleutel voor AF en afsluiterbinnenwerk GHF
Artikelnummer 1180791
Meetinstrument voor afsluiters AF voor het controleren van de vooraf ingestelde waarden
Artikelnummer 1180793
Binnenwerk voor reiniging voor alle ventielen
Artikelnummer 1188400

Aandrijving

Aktor T 2P elektrothermische aandrijvingen H NC, 230 V, stroomloos gesloten, 2-punts, M30 x 1,5
Artikelnummer 1012415
Aktor T 2P elektrothermische aandrijvingen L NC, 24 V, stroomloos gesloten, 2-punts, M30 x 1,5
Artikelnummer 1012416
Aktor T 2P elektrothermische aandrijvingen H NO, 230 V, stroomloos geopend, 2-punts, M 30 x 1,5
Artikelnummer 1012425
Aktor T 2P elektrothermische aandrijvingen L NO, 24 V, stroomloos geopend, 2-punts, M 30 x 1,5
Artikelnummer 1012426
Aktor T 2P elektrothermische aandrijvingen H NC, 230 V, stroomloos gesloten, 2-punts, met hulpschakelaar, M 30 x 1,5,
Artikelnummer 1012435
Aktor T 2P elektrothermische aandrijvingen L NC, 24 V, stroomloos gesloten, kabellengte 2 m
Artikelnummer 1012442
Aktor T 2P elektrothermische aandrijvingen H NC, 230 V, stroomloos gesloten, 2-punts, kabellengte 2 m, M 30 X1,5
Artikelnummer 1012452
Aktor T 2P elektrothermische aandrijvingen H NC, 230 V, stroomloos gesloten, 2-punts, kabellengte 5 m, M 30 X 1,5
Artikelnummer 1012455
Aktor T 2P elektrothermische aandrijvingen H NC, 230 V, stroomloos gesloten, Kabellengte 10 m
Artikelnummer 1012459
Aktor M elektromotorische aandrijving 2P H, 230 V, 2-punts aandrijving
Artikelnummer 1012710
Aktor M elektromotorische aandrijving 2P L, 24 V, 2-punts aandrijving
Artikelnummer 1012711
Aktor M elektromotorische aandrijving ST L NC, 24 V, modulerende proportionele aandrijving, 0 - 10 V
Artikelnummer 1012717
Elektromotorische aandrijving Aandrijving M ST L, 24 V, aandrijving 0-10 V
Artikelnummer 1012725
Elektromotorische aandrijving 24 V AC / DC, modulating proportional actuator with position feedback, connection thread M 30 x 1.5
Artikelnummer 1012726
Elektromotorische aandrijving Aktor M 3P H, 230 V, 3-punts aandrijving
Artikelnummer 1012729
Elektromotorische aandrijving 21 - 32 V (from KNX bus), connection thread M 30 x 1.5
Artikelnummer 1012746
Aktor T ST elektrothermische aandrijving 24 V AC, normally closed, connection thread M 30 x 1,5
Artikelnummer 1012953
mote 320 draadloze aandrijving R-Tronic werkt op batterijen.
Artikelnummer 1150665

Onderdelen

Spindelpakking afdekschroef voor alle afsluiters behalve AV 6 / RFV 6 / ADV 6 / GH / GD, SW 14
Artikelnummer 1017501
A afsluiterbinnenwerk voor afsluiters M 30 x 1,5, voor verwisselde aanvoer en retour
Artikelnummer 1187070
AV9 U, afsluiterbinnenwerk for reversed supply and return pipe, M 30 x 1.5, with presetting
Artikelnummer 1187078
F afsluiterbinnenwerk voor kleppen M 30 x 1,5, kv = 0,32
Artikelnummer 1187352

Maten

Artikel afmetingen

Lengte Breedte Hoogte Gewicht
94 mm 60 mm 32 mm 0,32 kg

Verpakkingseenheden

Type Aantal Lengte Breedte Hoogte Gewicht
Onbekend 1 0 mm 0 mm 0 mm 0 kg
Onbekend 25 0 mm 0 mm 0 mm 0 kg
Onbekend 2000 0 mm 0 mm 0 mm 0 kg

CAD

Download CAD-formaten
Formaat Grootte Download
Revit 480 KB
Download
DWG (3D) 83,44 KB
Download
DWG 24,53 KB
Download
DXF (3D) 549,32 KB
Download
DXF 86,19 KB
Download
STEP 109,89 KB
Download
OBJ / MTL 47,22 KB
Download
Revit 480 KB
Download

Opmerking CAD Viewer

Om de CAD-viewer te openen en de CAD-gegevens te kunnen downloaden, moet de "CAD-app" eenmaal lokaal worden geïnstalleerd.

Download Setup CAD-App

Afbeeldingen

Productafbeeldingen

  Bestandsgrootte
587,24 KB
  Afbeeldinggrote
3695 px x 3695 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download
  Bestandsgrootte
508,06 KB
  Afbeeldinggrote
3510 px x 3510 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download
  Bestandsgrootte
612,93 KB
  Afbeeldinggrote
3695 px x 3695 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download
  Bestandsgrootte
512,92 KB
  Afbeeldinggrote
1404 px x 1404 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download
  Bestandsgrootte
98,54 KB
  Afbeeldinggrote
1069 px x 614 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download
  Bestandsgrootte
354,92 KB
  Afbeeldinggrote
1404 px x 1404 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download

tekeningen

  Bestandsgrootte
18,61 KB
  Afbeeldinggrote
597 px x 341 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download

Afsluiter dimensionering

Afsluiter dimensionering

°C
°C
Watt
 Berekenen
Even wachten a.u.b.

ETIM

Klassifizierung
ETIM 7.0 EC010136
Radiatorafsluiter
Mermerkend Waarde
Uitvoering Staartstuk/binnendraad
Hoogte 31 mm
Vorm Recht
Oppervlaktebescherming Vernikkeld
Kleur knop Overig
Bediening Thermostatisch met knop
Automatische debietregeling
Met stofkap
Met drukset
Geschikt voor éénpijpsysteem
Geschikt voor tweepijpsysteem
Maat radiatoraansluiting 1/2" (15)
Verkorte bouwlengte
Stromingsrichting tegengesteld
Maat thermostatisch regelelement M 30 x 1,5
Voorinstelbaar
Materiaal behuizing Messing
Kvs-waarde 0.37
Voorinstelling Met slagbegrenzer
Thermostatisch voorbereid
Met gebogen staartstuk
