Thermostatische afsluiter AF
DN 15, PN 10, axiaal


Thermostatische afsluiter AF
met fijne voorinstelling voor hydraulisch balanceren.

Gebruik in cv-installaties, bijzonder geschikt voor stadsverwarming (volgens AGFW-werkblad FW 507), directe en indirecte aansluiting. Centrale verwarmingssystemen met hoge temperatuurspreiding en systemen met de vereiste instelling van kleine debieten.

Met traploos instelbare fijninstelling.

De voorinstelling, die onder de systeemdruk kan worden gewijzigd, is verborgen en de klepinzet kan worden vervangen zonder het systeem af te tappen.

Messing fitting, met vernikkelde behuizing, as van RVS.

Alle afsluiters AF hebben een rode beschermkap, de stopbusschroef is vanaf eind 1993 rood gemarkeerd.


Thermostaat-draadaansluiting: M 30 x 1,5.
Art.nr.: 1180904
EAN: 4026755420746
Fabrikant: Oventrop GmbH & Co. KG
Technische wijzigingen voorbehouden.

Aandrijving

Aktor T 2P elektrothermische aandrijvingen H NC, 230 V, stroomloos gesloten, 2-punts, M 30 x 1,5
Artikelnummer 1012415
Aktor T 2P elektrothermische aandrijvingen 24 V AC/DC, normaal gesloten, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012416
Aktor T 2P elektrothermische aandrijvingen H NO, 230 V, stroomloos geopend, 2-punts, M 30 x 1,5
Artikelnummer 1012425
Aktor T 2P elektrothermische aandrijvingen L NO, 24 V, stroomloos geopend, 2-punts, M 30 x 1,5
Artikelnummer 1012426
Aktor T 2P elektrothermische aandrijvingen H NC, 230 V, stroomloos gesloten, 2-punts, met hulpschakelaar, M 30 x 1,5,
Artikelnummer 1012435
Aktor T 2P elektrothermische aandrijvingen L NC, 24 V, stroomloos gesloten, kabellengte 2 m
Artikelnummer 1012442
Aktor T 2P elektrothermische aandrijvingen H NC, 230 V, stroomloos gesloten, 2-punts, kabellengte 2 m, M 30 x 1,5
Artikelnummer 1012452
Aktor T 2P elektrothermische aandrijvingen H NC, 230 V, stroomloos gesloten, 2-punts, kabellengte 5 m, M 30 x 1,5
Artikelnummer 1012455
Aktor T 2P elektrothermische aandrijvingen H NC, 230 V, stroomloos gesloten, kabellengte 10 m
Artikelnummer 1012459
Aktor M 2=punts elektromotorische aandrijving, met korte looptijd (3 sex.) 2P H, 230 V, 2-punts aandrijving
Artikelnummer 1012710
Aktor M 2=punts elektromotorische aandrijving, met korte looptijd (3 sec.) 24 V AC/DC, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012711
Aktor M ST L NC elektromotorische aandrijving continu met 0-10 V 24 V AC/DC, modulerende proportionele aandrijving, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012717
Elektromotorische aandrijving Aktor M traploos 0-10 V 24 V AC/DC, modulerende proportionele aandrijving, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012725
Elektromotorische aandrijving Aktor M traploos 0-10 V 24 V AC/DC, modulerende proportionele aandrijving met standterugmelding, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012726
Elektromotorische aandrijving Aktor M 2-punts- en 3-puntsaansturing 230 V AC, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012729
Elektromotorische aandrijving Aktor M met KNX-interface 21-32 V (vanaf KNX-bus), schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012746
Aktor T ST elektrothermische aandrijving, 0-10 V aansturing 24 V AC, stroomloos gesloten, schroefdraadaansluiting M 30 x 1,5
Artikelnummer 1012953
mote 320 draadloze aandrijving Schroefdraadaansluiting M 30 x 1,5, werkt op batterijen
Artikelnummer 1150665

Afmetingen

Afmetingen van het artikel

Lengte Breedte Hoogte Gewicht
114 mm 51 mm 32 mm 0,32 kg

Verpakkingseenheden

Type Aantal Lengte Breedte Hoogte Gewicht
Zak 1 115 mm 52 mm 33 mm 0,32 kg
Doos 25 300 mm 290 mm 105 mm 8,19 kg
Europallet 2000 1200 mm 800 mm 1100 mm 675,96 kg

CAD

Download CAD-formaten
Formaat Grootte Download
Revit 500 KB
Download
DWG (3D) 95,66 KB
Download
DWG 33,53 KB
Download
DXF (3D) 654,07 KB
Download
DXF 158,15 KB
Download
STEP 164,25 KB
Download
OBJ / MTL 59,93 KB
Download

Opmerking CAD Viewer

Om de CAD-viewer te openen en de CAD-gegevens te kunnen downloaden, moet de "CAD-app" eenmaal lokaal worden geïnstalleerd.

Afbeeldingen

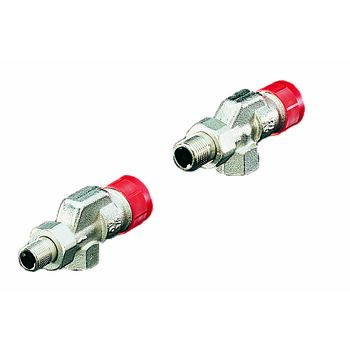

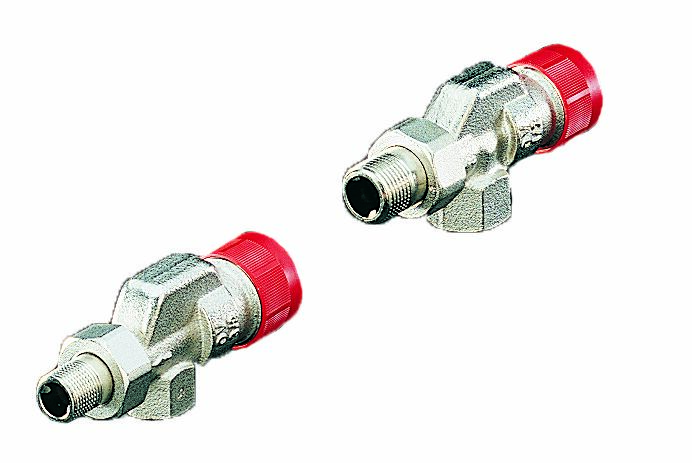

Productafbeeldingen

  Bestandsgrootte
471,97 KB
  Afbeeldingsgrootte
2868 px x 1704 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download
  Bestandsgrootte
49,86 KB
  Afbeeldingsgrootte
692 px x 463 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download
  Bestandsgrootte
354,92 KB
  Afbeeldingsgrootte
1404 px x 1404 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download

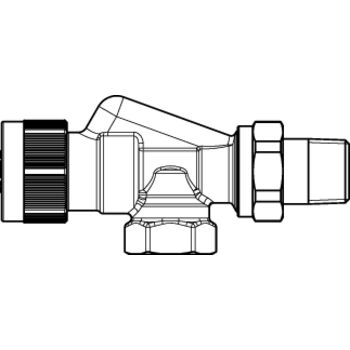

Tekeningen

  Bestandsgrootte
8,49 KB
  Afbeeldingsgrootte
323 px x 148 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download
  Bestandsgrootte
8,49 KB
  Afbeeldingsgrootte
323 px x 148 px
  Eigenschappen
  •  Productafbeelding
  •  Vrijstaand
Download

Documenten

Handleiding

ETIM

Klassifizierung
ETIM 7.0
Kenmerken Waarde
Uitvoering Staartstuk/binnendraad
Vorm Haaks
Oppervlaktebescherming Vernikkeld
Kleur knop Overig
Bediening handmatige bediening
Automatische debietregeling
Met stofkap
Met drukset
Geschikt voor éénpijpsysteem
Geschikt voor tweepijpsysteem
Maat radiatoraansluiting 1/2" (15)
Verkorte bouwlengte
Stromingsrichting tegengesteld
Maat thermostatisch regelelement M 30 x 1,5
Voorinstelbaar
Materiaal behuizing Messing
Kvs-waarde 0.37
Thermostatisch voorbereid
Met gebogen staartstuk
