Elektronisch woningstation Regudis W-HTE
Vermogensbereik 2, koper-gesoldeerde warmtewisselaar Sealix®, 18 l/min


Regudis W-HTE, woningstation (afleverset), met voorgemonteerde elektronische besturing, warmtewisselaar, kopergesoldeerd met Sealix bescherming maakt een energiezuinige en hygiënische verzorging van warm en koud drinkwater verwarming in de woning mogelijk.

Gemonteerd op een warmte-isolerende achterplaaty, voor inbouw- of opbouwmontage. Leidingen van roestvrij staal 1.4404 en ontzinkingsbestendige fittingen.
Optionele thermische isolatie, vermindert de warmteafgifte en voorkomt dat het koude water opwarmt door de aparte opstelling van de warme en koude leidingen. Uitsteekbare elementen geïntegreerd in de isolatieschaal maken uitsparingen mogelijk voor de watermeter, warmtemeter en warmtewisselaar om ervoor te zorgen dat de warmtewisselaar snel afkoelt na een kraanbediening.

Met de optionele warmte-isolatie wordt de inbouwdiepte van 110 mm niet overschreden. Alle leidingen en appendages aan de drinkwaterzijde zijn gemaakt van messing, RVS 1.4401 en 1.4404 en drinkwater goedgekeurde kunststoffen.

Met een a-symmetrische opstelling van de roestvrijstalen platen van de warmtewisselaar en een drukverliesgeoptimaliseerde constructie van het station, maakt het station een bijzonder efficiënte werking mogelijk en maakt het warmwater volumestromen mogelijk van 15-25 l/min (prestatiebereik 2) met temperatuurverhogingen van 0-15K (volgens de SPF-testprocedure). Dit betekent dat gietcapaciteiten en temperatuurverhogingen individueel kunnen worden aangepast aan de bestaande systeemparameters. Door de lage temperatuurstijgingen is het station bijzonder geschikt voor gebruik in lagetemperatuursystemen.

De adaptieve elektronische besturing past zich automatisch aan de bedrijfsomstandigheden in het totale systeem aan. De ingestelde drinkwatertemperatuur wordt constant geregeld, ongeacht systeemtemperaturen, drukverliesomstandigheden en de vereiste taphoeveelheden.
Een vraaggestuurde prioriteitsschakeling van de multifunctionele regelklep zorgt voor een intelligente energieverdeling voor het verwarmen van drinkwater en voor het leveren van warmte aan de woning.
In verwarmingsmodus zorgt de geïntegreerde verschildrukregeling van de regelklep voor een efficiënte warmteverdeling tussen de stations. Hydraulische balancering in het leidingnet naar het station is daarom niet nodig.
Bij stroomuitval wordt een failsafe-modus geactiveerd. In de failsafe-modus sluit de actuator de regelklep om ongecontroleerde verwarming van het drinkwater te voorkomen. De huidige bedrijfsstatus van het station wordt aangegeven door een status-LED.

De kopergesoldeerde roestvrijstalen platenwarmtewisselaar is volledig afgedicht aan de primaire en secundaire zijde. De geoptimaliseerde oppervlaktestructuur vermindert het risico op verkalking en afzettingen. De mediaweerstand aan de primaire en secundaire zijde wordt verbeterd. Door de volledige afdichting kan de warmtewisselaar worden gebruikt in kritische drinkwatergebieden met een hoge elektrische geleidbaarheid> 500us en een chloridegehalte> 100 mg/l. Een exacte controle van de te gebruiken materialen wordt aanbevolen op basis van een drinkwateranalyse en door de fabrikant verstrekte aanvullende fiches. De volledig afgedichte warmtewisselaar voorkomt ook metaalmigratie in drinkwater en verwarmingswater dankzij het volledig afgedichte oppervlak.


Het Regudis W-HTE basisstation kan individueel worden uitgebreid met de volgende functies om tijd te besparen dankzij een modulair Plug and Play montageconcept:
  • Drinkwatercirculatie
  • gemengd verwarmingscircuit (aanvoer regelmodule)
  • gelijktijdige toevoer van een direct en een gemengd verwarmingscircuit
Het woningstation (afleverset) Regudis W-HTE bestaat uit de volgende componenten:
  • Aansluitdoos voedingsspanning, voedingsspanning 230 V AC, nominale stroom 50 mA, uitgangsspanning 5V DC, nominale uitgangsstroom 1200 mA, beschermingsklasse IP 65, beschermingsklasse II, overspanningscategorie III, omgevingstemperatuur 0 tot 60 ° C
  • Elektronische regelaar met instelling warmwaterinstelpunt 40-70 °C, max. Omgevingstemperatuur 0 tot 60 °C, stroomverbruik 0,15 tot 3 W, beschermingsklasse IP 54, ingangsspanning 5 V DC
  • Turbinesensor (maakt volumestroomdetectie vanaf 1 l/min mogelijk)
  • Ventilatie verwarmingskring
  • Multifunctionele regelklep voor grote stromen met geïntegreerde drukverschilregelaar en vraaggestuurd prioriteitscircuit voor warmwaterbereiding
  • Zoneklep voor het regelen van het verwarmingscircuit
  • Zeef verwarmingskring retour
  • koper-gesoldeerde roestvrijstalen platenwarmtewisselaar 1.4401/1.4404 volledig afgedicht
  • PT1000 warmwatertemperatuursensor
  • Het drinkwatercircuit ontluchten
  • Mogelijkheid om de drinkwatercirculatiemodule G 1 aan te sluiten
  • Passtuk voor warmtemeter G ¾, 110mm
  • Passend stuk voor watermeter G ¾, 110mm
  • Mogelijkheid om de temperatuurregelset M22x1 aan te sluiten
  • Zeef verwarmingsstroom
  • Aansluitmogelijkheid voor temperatuursensor voor warmtemeter M 10x1.0
Inbedrijfstelling van het systeem, prijs op aanvraag

Prestatiegegevens drinkwater:
  • Warmwaterwisselaarvermogen: 42-70 kW (vermogensbereik 2) bij 50-65 °C primair en 10 °C/ 50 °C secundair
  • Kraanvolume: 15-25 l/min (volgens SPF-testprocedure)
  • Secundair drukverlies: 300-800 mbar (zonder KWZ)
  • 3 aansluitingen kogelkranen DN 20

Gegevens over verwarmingsprestaties:

  • Verwarmingsvermogen 14kW, delta T 20K
  • Max. 600 l/uur
  • Max. Verschildruk 2,0 bar
  • Min. Verschildruk 150 mbar
  • Drukverlies primair: 150-325 mbar (zonder WMZ)
  • 4 aansluitingen kogelkranen DN 20
Algemeen:
  • Max. Bedrijfsdruk: 10 bar
  • Tmax (primair): 90°C
  • Omgevingstemperatuur: 2 tot 35 °C
  • BxHxD (zonder kogelkranen): 600x455x110mm
  • Hartafstand van de aansluitingen 65mm
  • Hartafstand tot de muur 26,5 mm
  • Gewicht 8,8 kg
Uitgebreide accessoires: opbouwkasten, inbouwkasten, Regubox exclusieve opbouwkap van kunststof, warmte-isolatieschaal, inspectieframe, aanvoertemperatuurregelmodule voor oppervlakteverwarming, drinkwatercirculatiemodule, aansluitcircuit verwarmingscircuit, temperatuurregelset, spoel- en montagebrug, aardingsklem, kogelkraanaansluitsets
Art.nr.: 1344051
EAN: 4026755446937
Fabrikant: Oventrop GmbH & Co. KG
Technische wijzigingen voorbehouden.

Toebehoren

Thermische isolatieschaal voor Regudis W-HTE van EPP
Artikelnummer 1344470
Regudis W-HTE, temperatuur-regelset Voor Regudis W-HTE
Artikelnummer 1344490
Regudis W-HTE, kogelkraan-aansluitset voor Regudis W-HTE
Artikelnummer 1344480
Aansluit- en afsluitset voor Multidis verwarmingscircuitverdeler
Artikelnummer 1344680
Connection and shutoff set for Regudis W-HTE with flushing function of the supply pipe
Artikelnummer 1344685
Connection and shutoff set for Regudis W-HTE potable water circulation module
Artikelnummer 1344684
Spoel- en montagebrug Voor Regudis W-HTE
Artikelnummer 1344489
Regudis W, RVS-passtuk voor Regudis W, 110 mm
Artikelnummer 1349052
Regudis W, aardeklem voor Regudis W
Artikelnummer 1341092
Afdichtstop verwarmingskring voor kogelkraan-aansluitset
Artikelnummer 1344481
Warmtemeter aansluitset voor Multidis SF en Regudis W-HTE met Hycocon DTZ voor verdeler, hoekvorm, DN 20
Artikelnummer 1404578
Warmtemeter aansluitset voor Multidis SF en Regudis W-HTE met Hycocon DTZ voor verdeler, hoekvorm, DN 25
Artikelnummer 1404580
Warmtemeter aansluitset voor Multidis SF en Regudis W-HTE Hycocon DTZ set met drukverschilregelaar, hoekvorm
Artikelnummer 1404682
Warmtemeter aansluitset voor Multidis SFQ en Regudis W-HTE voor Multidis SFQ, DN 20, haaks
Artikelnummer 1405578
Warmtemeter aangesloten op Multidis SFQ en Regudis W-HTE voor Multidis SFQ, DN 25, haaks
Artikelnummer 1405580
Klemmenblok 6 bedieningszones, verwarming, 24 V/230 V
Artikelnummer 1400980
ClimaCon F 210 kamerthermostaat voor tweedraadstoepassingen alleen verwarmen/alleen koelen, master 230 V AC
Artikelnummer 1155021
Elektrische leidingcontactregelaar 20-90 °C
Artikelnummer 1344583
Regtronic RH verwarmingscircuitregelaar with 1 x outdoor sensor, 1 x pipe contact sensor and 2 x storage cylinder sensor
Artikelnummer 1152083
Elektromotorische aandrijving Aktor M 3P H, 230 V, 3-punts aandrijving
Artikelnummer 1012729
Regelaar op afstand Regtronic RH CV regelaar
Artikelnummer 1152096
Klemmenblok met pomplogica met geïntegreerde tijdcontrole, 230 V, verwarming/koeling
Artikelnummer 1400983
ClimaCon F 90 kamerthermostaat voor tweedraadstoepassingen, alleen verwarming/alleen koeling, slave 230 V AC
Artikelnummer 1155009
Aktor T 2P elektrothermische aandrijvingen H NC, 230 V, stroomloos gesloten, 2-punts, kabellengte 2 m, M 30 x 1,5
Artikelnummer 1012452
Regtronic RD-W systeem regelaar voor huisstations Regudis W, met touchscreen
Artikelnummer 1342093

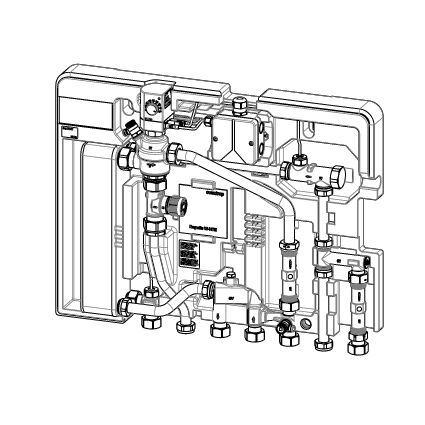

Exploded view

Afmetingen

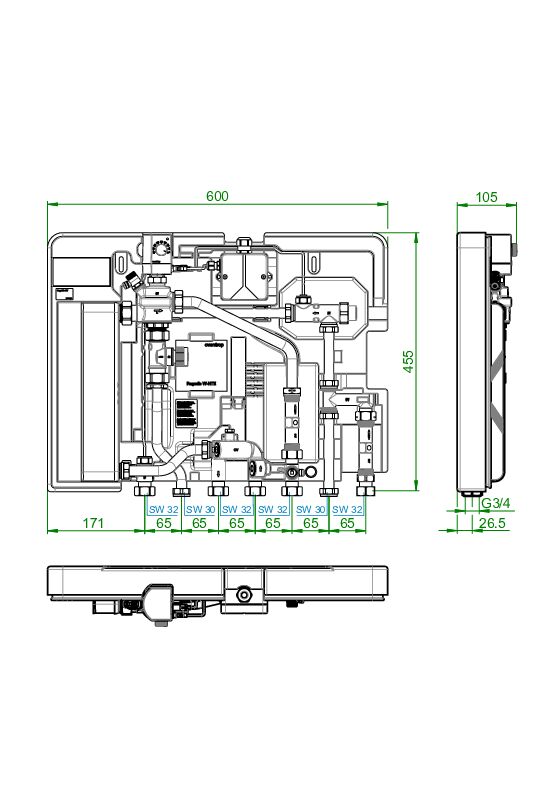

Afmetingen van het artikel
