Name: Regusol-ELH-130-RC. DN 25, Wilo PARA ST 25-130/7-50/iPWM, 2 - 15 l/min, 6 bar
Brand: OVENTROP
SKU: 1366597

Beschrijving Afmetingen Afbeeldingen Documenten ETIM

Regusol-ELH-130-RC.
DN 25, Wilo PARA ST 25-130/7-50/iPWM, 2 - 15 l/min, 6 bar

Voor het aansluiten van een zonnecircuit. De stations maken het mogelijk om het zonnecircuit aan de aanvoer- en retourzijde af te sluiten en voorkomen zelfcirculatie bij uitgeschakelde pomp via geïntegreerde afsluiters. Een ontluchtingspot maakt ontgassing van het warmteoverdrachtsmedium in de aanvoerleiding mogelijk. De geïntegreerde elektronische besturing regelt en bewaakt het zonnesysteem.

De stations bestaan uit een hoogrendementspomp, kogelkranen met geïntegreerde afsluiters en thermometers in de aanvoer en retour, een veiligheidsgroep met veiligheidsklep, manometer, vul- en aftapkraan en aansluitmogelijkheid voor een expansievat, een debietmeter met afsluit-, instel- en vul- en aftapkraan, een ontluchtingspotje, een elektronische regeling, een wandbevestiging en thermische isolatie.

De Regusol stations kenmerken zich door een tijd- en ruimtebesparende installatie. Er is een hoge functionele betrouwbaarheid dankzij onderhoudsvrije armaturen en hoogwaardige materialen.

Uitvoering: Twee strangen
Nominale maat: DN 25
Pomplengte: 130 mm
Pomptype: Wilo PARA ST 25-130/7-50/iPWM
Lengte: 195 mm
Breedte: 250 mm
Hoogte: 375 mm
Hartafstand: 100 mm
Opening drukafsluitklep: 20 mbar
Meetbereik van het stroomaanpassingsapparaat: 2 - 15 l/min
Max. Bedrijfstemperatuur: 120 °C
Kortestondige naderingstemperatuur: 160 °C
Max. Werkdruk: 6 bar

Art.-Nr.: 1366597
EAN: 4026755420470
Fabrikant: Oventrop GmbH & Co. KG
Technische wijzigingen voorbehouden

Bestekomschrijving

Afmetingen

Afmetingen van het artikel

Lengte	Breedte	Hoogte	Gewicht
195 mm	250 mm	375 mm	7,6 kg

Verpakkingseenheden

Type	Aantal	Lengte	Breedte	Hoogte	Gewicht
Doos	1	500 mm	300 mm	250 mm	8,15 kg
Europallet	30	1200 mm	800 mm	1450 mm	265 kg

Afbeeldingen

Productafbeeldingen

Bestandsgrootte

1,04 MB

Afbeeldingsgrootte

4021 px x 4021 px

Eigenschappen

Productafbeelding
Vrijstaand

Download

Tekeningen

	Bestandsgrootte 45,89 KB Afbeeldingsgrootte 526 px x 577 px Eigenschappen Productafbeelding Vrijstaand Download
	Bestandsgrootte 14,85 KB Afbeeldingsgrootte 425 px x 425 px Eigenschappen Productafbeelding Vrijstaand Download

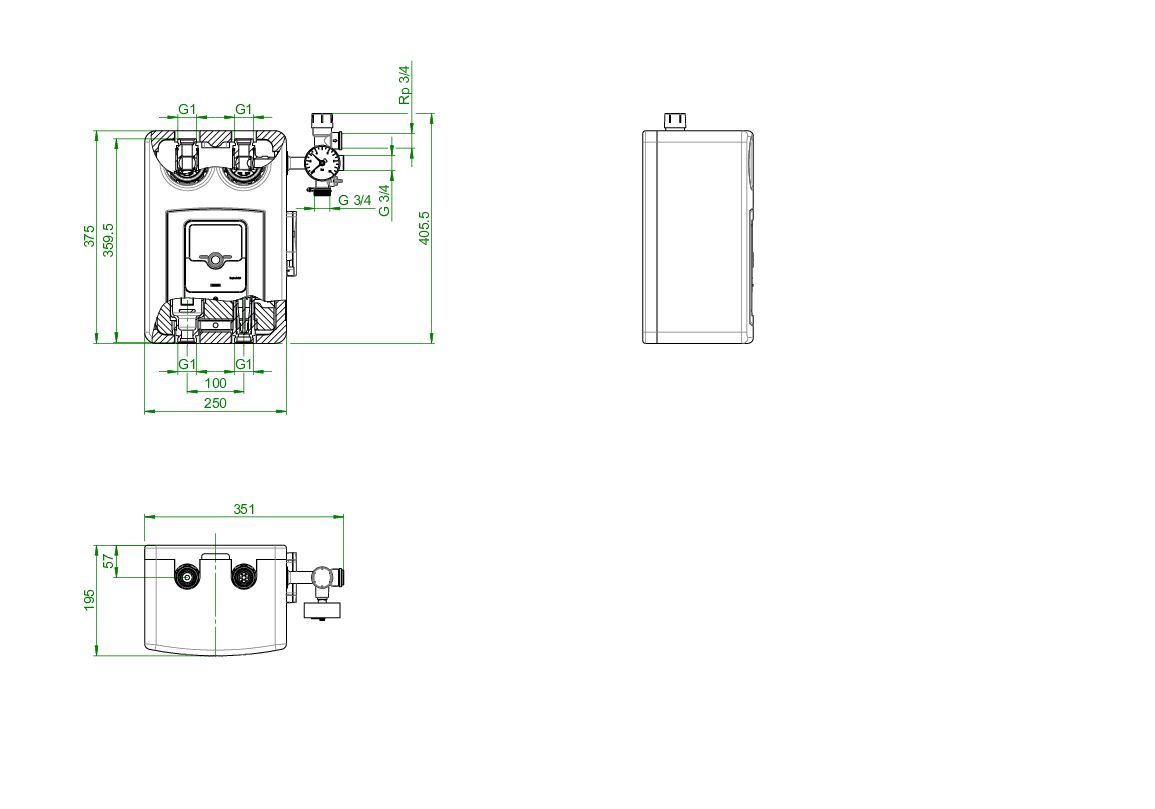

Maattekeningen

Bestandsgrootte

38,44 KB

Afbeeldingsgrootte

1155 px x 809 px

Eigenschappen

Productafbeelding
Vrijstaand

Download

Documenten

Handleiding

	Naam	Bestandsgrootte
	L_136085180.pdf andere talen L_136085180.pdf Einbauanleitung Regusol DN25 ab BJ 2015 L_136085180.pdf L_136085180.pdf L_136085180.pdf L_136085180_CS.pdf	4,07 MB
	136206379.pdf andere talen 136206379.pdf	461,62 KB
	136954979.pdf andere talen 136954979.pdf	461,08 KB
	L_136954982.pdf	3,6 MB
	L_135727081.pdf andere talen L_135727081.pdf Beiblatt Sicherheitshinweise für Stationen L_135727081.pdf	616,17 KB
	L_135608180.pdf andere talen L_135608180.pdf Bedienungsanleitung Pumpe für Wilo Para, DE/EN/FR	6,82 MB

Brochure

	Naam	Bestandsgrootte
	Zonneverwarming Stations, regelaars, collectors, accessoires Service, Software andere talen Solar thermal energy - Stations controllers, collectors, accessories, service, software Energie solaire - Stations, régulateurs, capteurs, accessoires, service, logiciels Solarthermie - Stationen, Regler, Kollektoren, Zubehör, Service, Software Energía solar térmica Grupos, controladores, colectores, accesorios Servicio, software Instalacje solarne – Grupy solarne, sterowniki, kolektory, osprzęt Соларна енергия „Подгряване на питейна вода и отопление“ Гелиосистемы Станции, контроллеры, коллекторы, комплектующиесервис, программное обеспечение Sisteme termice solare - Staţii, regulatoare, colectoare, accesorii, service, software Solare termico - Gruppi, Centraline, Collettori, Accessori, Servizi, Software Solarthermie Solární systémy stanice, regulátory, kolektory, pfiíslu‰enství, servis, software	9,97 MB

ETIM

Klassifizierung
ETIM 7.0

Kenmerken	Waarde
Uitvoering	Dubbele strang
Debiet	3.3 m³/h
Met thermometer
Met circulatiepomp
Met veiligheidsklep
Met manometer
Met terugslagventiel
Met vul- en aftapkraan
Opvoerhoogte circulatiepomp	7 m
Volumestroom-meetgedeelte
Warmte-geïsoleerd
Wandhouder
Aansluiting expansievat
